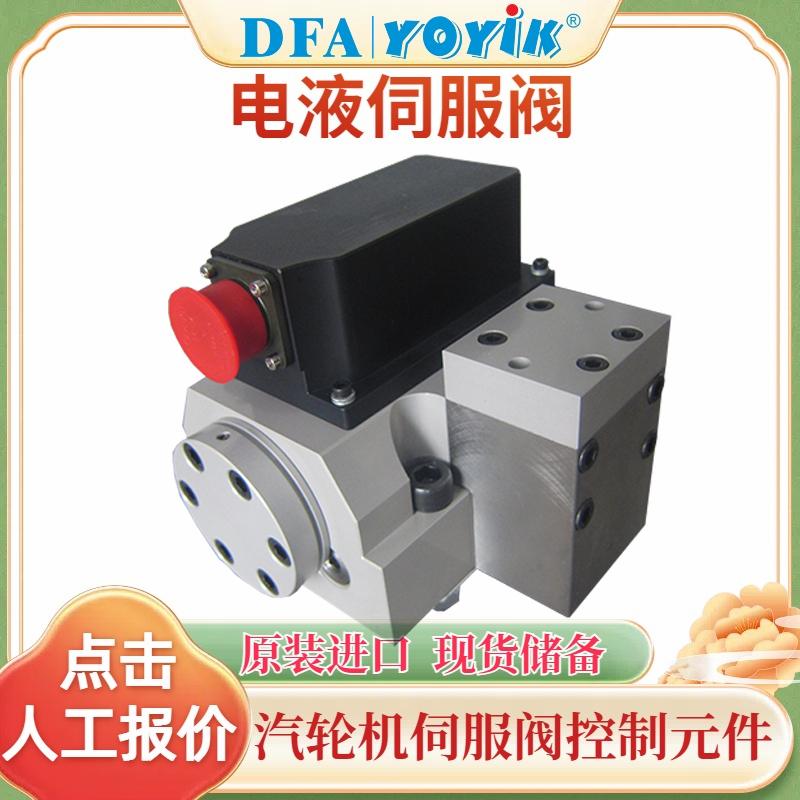

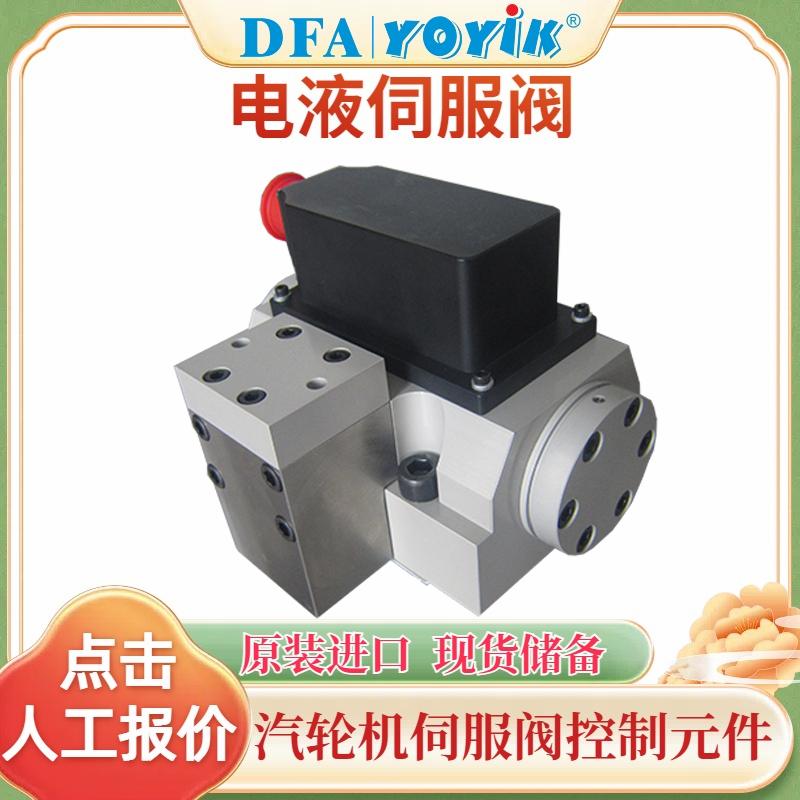

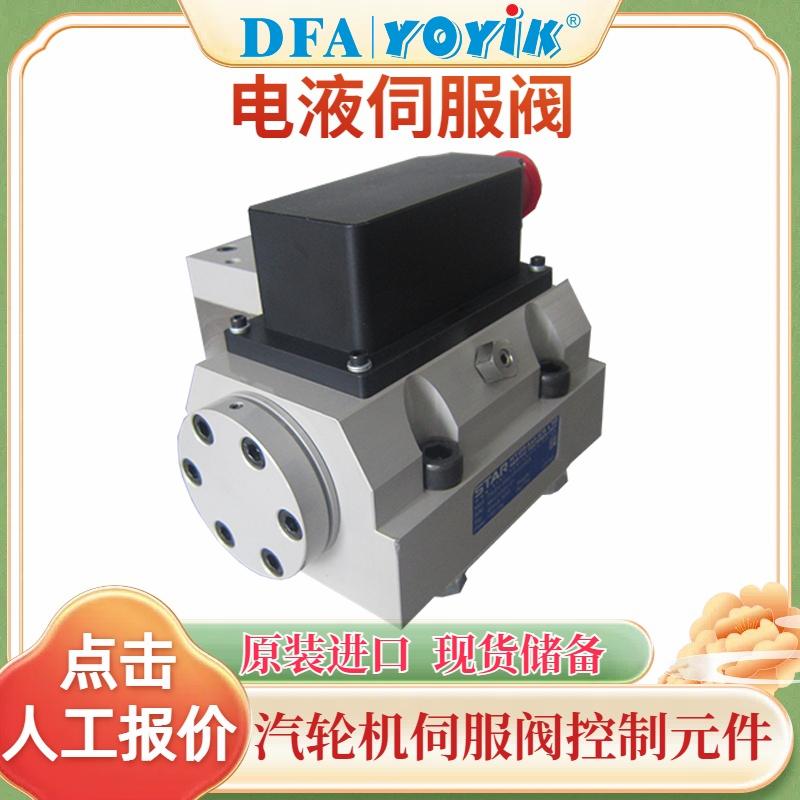

产品概述 伺服阀 0508.2046T0101.AW027 是汽轮机 DEH 执行机构核心电液转换部件，以 EH 抗燃油作为工作介质，安装在油动机集成底板，接收 DEH 控制电信号，将电气指令转换为液压流量输出，直接控制调节汽门、主汽门油动机的开关与开度，是机组负荷调节、一次调频、AGC 调节的关键控制元件。
主要技术参数
- 产品型号：0508.2046T0101.AW027
- 工作介质：EH 抗燃油（磷酸酯）
- 安装方式：底板集成式安装
- 功能类型：电‑液流量转换，四通两级喷嘴挡板结构
- 配套系统：DEH 阀门执行机构油动机
产品说明 伺服阀 0508.2046T0101.AW027 接收 DEH 系统输出的控制电流信号，力矩马达将电信号转化为机械力矩，驱动喷嘴挡板先导级，再控制主阀芯位移，输出对应流量的高压抗燃油，驱动油动机活塞运动，以此精准控制汽阀的开启、关闭以及开度大小。 阀位 LVDT 将油动机实际开度反馈至 DEH，形成闭环调节，实现阀门开度跟随指令动态匹配，保障机组负荷、转速调节精度。当控制信号归零或者失电，阀芯回至中位，切断执行机构进出油，油动机保持当前位置；配合执行机构卸荷阀，保护动作时可快速卸压关闭汽门。 伺服阀对油液洁净度十分敏感，油中颗粒杂质会造成阀芯卡涩，直接引发调门摆动、调节滞后、负荷波动等现象，运行中需保障 EH 油系统过滤装置正常投运。
产品特点
- 两级喷嘴挡板结构，动态响应快，阶跃响应时间短，满足一次调频快速调节需求；
- 阀芯精密配对研磨，滞环小、分辨率高，闭环控制精度高；
- 密封材料适配磷酸酯抗燃油，抗介质侵蚀，减少密封老化失效；
- 整体抗振结构设计，线圈绝缘等级高，适配电厂汽机平台振动、温度交变工况；
- 标准底板安装接口，可直接国产化替换同规格伺服阀，改动量小。
应用范围 应用于汽轮机高、中压调门、主汽门油动机执行机构，完成电液转换与阀门开度连续调节，适配火电、热电联产各类汽轮发电机组 DEH 系统。
维护提示 伺服阀属于精密元件，检修拆装做好防尘防污染；大小修期间检查插头接线紧固，检查零位偏移情况。出现调门摆动、调节迟滞、卡涩报警，优先检查油质，故障无法消除则更换伺服阀备件；拆装过程禁止磕碰力矩马达部件。
东方一力同系列配套产品 本厂供应 OPC 电磁阀 0508.130710301.AW035、电磁阀 0508.3391T0301.AW001，配套 LVDT 位移传感器、各类 EH 油滤芯、集成块接头管件等全套执行机构备品。
