转速探头 XS12J3Y
一、产品概述

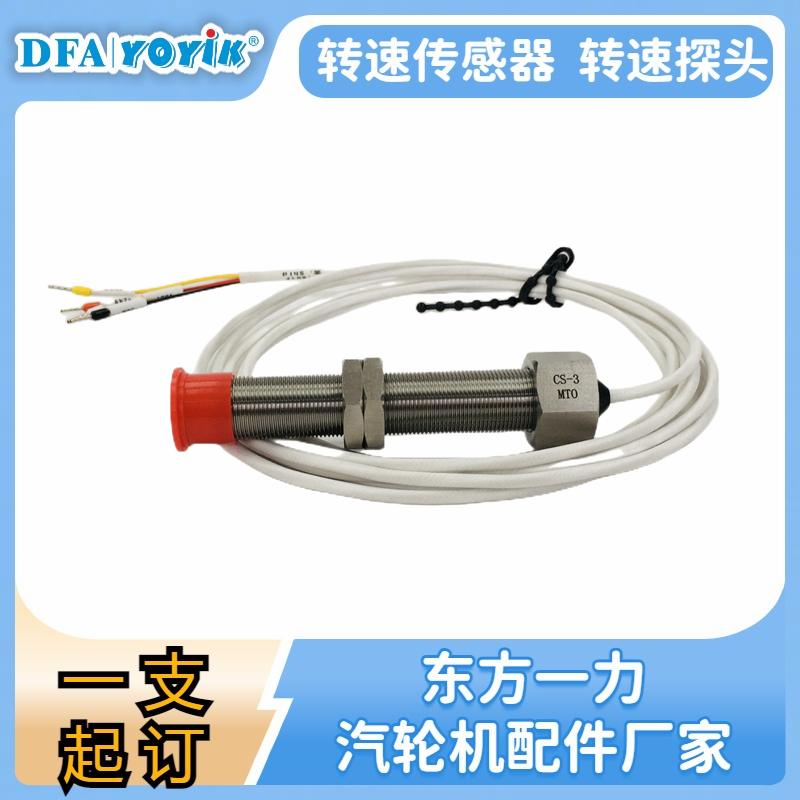

转速探头 XS12J3Y 属于磁阻式非接触测速探头，专门用于电厂汽轮机、各类大型旋转辅机的转速采集，探头内部集成磁钢与感应线圈，不需要外部供电。当转子上的测速齿轮转动时，齿峰、齿谷交替经过探头感应端面，磁路磁阻发生周期性变化，线圈感应输出脉冲方波信号，信号送至转速监测仪表、DEH 或者 TSI 系统，经过运算换算为实时转速数值。 探头外壳采用不锈钢材质，密封防护结构，耐受汽机平台油雾、粉尘、持续振动的现场工况。采用非接触测量方式，探头端面和测速齿轮之间不发生物理摩擦，不存在磨损消耗，使用寿命更长。它可以捕捉低速盘车状态到额定全速区间的转速信号，在机组盘车、冲转、升速、并网、甩负荷全过程都可以稳定采集脉冲，是汽轮机转速监测保护回路的核心前端采集元件。探头输出方波信号幅值稳定，远距离传输时抗衰减能力好，适配电厂控制柜与就地测点较远的布局。
二、电厂现场应用价值
火力发电厂汽轮机的转速监测，是机组安全保护最重要一环。机组在盘车阶段，转子转速很低，很多普通探头无法有效拾取信号，XS12J3Y 可以稳定识别低速脉冲，便于运行人员监视盘车运行状态，判断转子有无卡涩。机组冲转升速阶段，依靠探头采集转速信号，DEH 系统完成转速闭环控制，TSI 系统实时监测转速，一旦转速上升至超速阈值，就会触发机组保护动作，关闭主汽门，防止转子超速损毁重大事故。 除汽轮机本体之外，该探头同样适配引风机、送风机、循环水泵等大型旋转辅机转速监测。转速数据上传 DCS 画面，运行人员实时查看转速曲线，便于分析设备运行工况。当转子出现打滑、转速异常波动时，监测系统会提前预警，方便检修人员提前排查隐患。 整套转速保护系统一般会采用多支转速探头冗余布置，XS12J3Y 作为前端采集元件，单支探头故障不会直接造成机组保护误动，为机组提供冗余监测保障。探头安装方式简单，螺纹固定结构，检修拆装便捷，是电厂热控备件库常备的测速备件。
三、日常巡检要点
热控班组在汽机平台巡检 XS12J3Y，重点检查安装间隙、线缆、信号、周边工况。 第一，检查探头安装位置，探头端面与测速齿轮齿顶之间的间隙保持在合理范围。查看探头固定螺纹有无松动，机组长期振动容易造成探头后退，间隙变大后会出现信号丢失；探头不能向前窜动，防止探头头部与旋转齿轮发生碰撞，造成探头损坏以及齿轮损伤。 第二，观察探头本体和引出线缆。外壳不能出现裂纹、渗漏，线缆护套无老化开裂，表面附着油污、铁屑及时清理。金属铁屑吸附在探头感应端面，会干扰磁路，造成脉冲信号紊乱。检查线缆保护软管完好，接头密封完好，避免油、水汽进入接头内部。线缆远离高温蒸汽管道，屏蔽线缆按照单点接地规范施工。 第三，核对中控 DCS 或者转速表上的转速数值。正常运行时转速读数稳定，无无规律跳变。机组盘车状态下，转速信号应平稳跟随盘车转速变化。对比多路转速测点数值，若单路数值异常，优先排查这支 XS12J3Y 探头及配套线路。 第四，查看探头周边环境，壳体不能长期浸泡在润滑油、抗燃油中，油液长期侵蚀会逐步破坏内部密封，缩短探头使用寿命。测点周边不要堆积杂物，避免磕碰探头。
四、常见现场故障与排查思路
- 转速数值跳变，读数不稳定。首先就地查看探头头部是否吸附大量铁屑，清理金属杂质；检查探头安装螺纹是否松动，间隙出现漂移；检查屏蔽线缆接头有无进油、针脚氧化，屏蔽接地是否规范。动力电缆与信号电缆同槽敷设带来电磁干扰，也会造成脉冲紊乱，需要分开走线。
- 无转速信号，转速仪表读数为零。第一步检查测速齿轮有无断齿、严重磨损；检查探头安装间隙是否过大，超出有效测量区间。再检查线缆有无断线、接头松脱。可以使用万用表检测探头输出脉冲，判断故障位置在线缆还是探头本体。探头内部线圈断线则必须更换新品。
- 低速盘车阶段无信号，机组升速后转速恢复。大多是探头安装间隙偏大，低速状态感应信号幅值不足。重新调整探头与齿轮间隙，锁紧背帽，固定好探头位置，复测盘车状态脉冲输出。
- 探头完好，但是转速信号偶尔丢失。重点检查齿轮齿面，齿形磨损、缺齿会产生异常脉冲；检查探头背帽松动，振动下间隙周期性变化，造成信号时有时无。紧固探头，加装防松垫圈，防止振动造成探头位移。
五、维护保养与检修注意事项
日常巡检以外观清洁、紧固检查为主，不建议随意拆卸探头。机组大修是校验维护窗口期，大修期间，对全部 XS12J3Y 转速探头进行检查，清理探头端面铁屑油污，核对探头与齿轮的安装间隙，锁紧背帽并做好防松处理。大修期间可以对探头进行脉冲信号测试，检验输出波形是否正常，对于老化、波形异常探头直接更换。 拆装探头作业前，做好标记，记录探头安装旋入深度。拆卸过程动作缓慢，防止探头直接撞击测速齿轮。安装完成后，必须实测间隙，锁紧背帽，防止运行振动后退。接线前断电，区分信号线，接线完成后盘车测试转速信号，确认脉冲采集正常后，机组再投入运行。 备件存放环境保持干燥防尘，远离油污、高温区域。存放过程保护探头感应头部，不能撞击、磕碰探头端面，磁钢受冲击退磁会直接造成探头失效。备件上机前可以预先检测脉冲输出，确认性能完好，满足现场更换需求。
六、产品小结
XS12J3Y 磁阻式转速探头，是电厂汽轮机 TSI、DEH 转速监测系统的前端采集元件，依靠非接触磁感应原理拾取测速齿轮脉冲信号，输出稳定方波。探头适配汽机平台振动、油雾的恶劣工况，从低速盘车到额定转速区间均可稳定测速，为机组转速监视、超速保护提供原始脉冲信号。在机组启停与长期带负荷运行过程中，探头持续采集转子转速，支撑机组转速闭环调节与超速保护，提前识别转子转速异常隐患，规避重大设备风险，是汽机监测保护系统不可或缺的热控备件。
