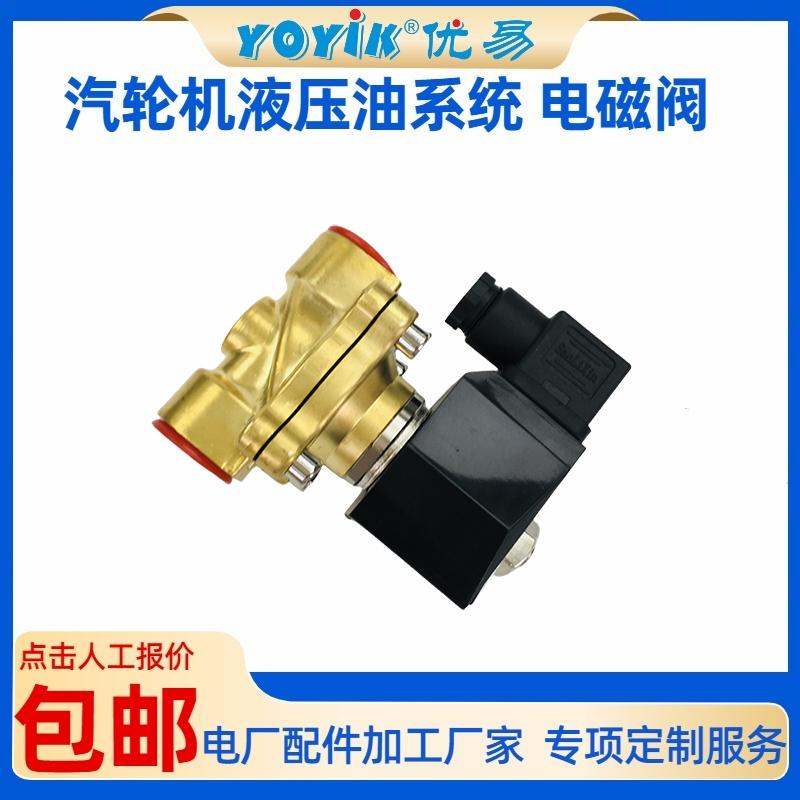

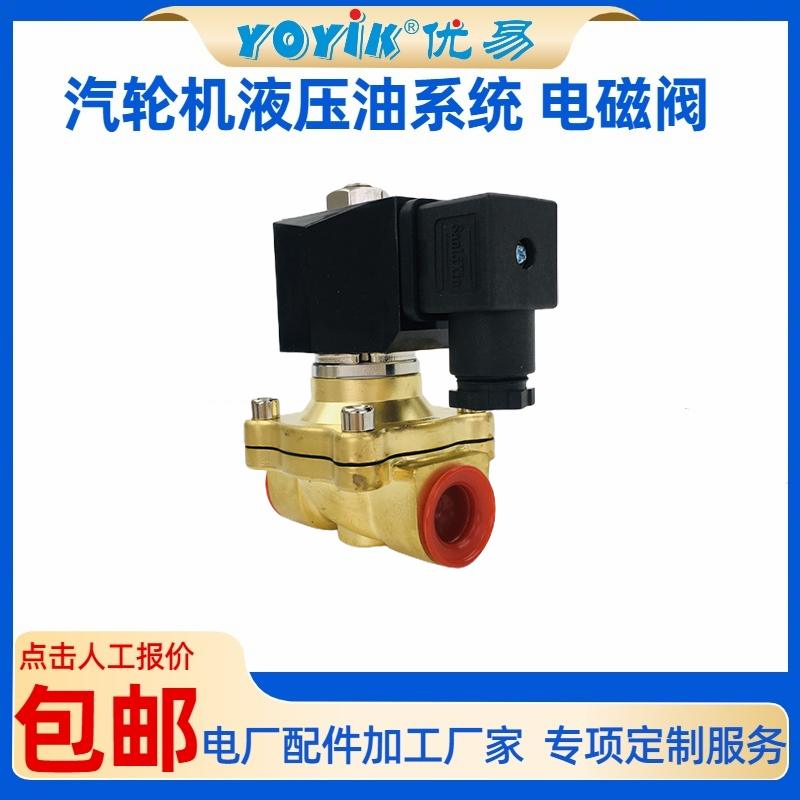

电磁阀 0508.3391T0301.AW001
产品概述 电磁阀 0508.3391T0301.AW001 为汽轮机 EH 油执行机构配套换向电磁阀，工作介质为磷酸酯 EH 抗燃油，装配于汽门油动机集成块，多用于阀门活动性试验、卸荷回路通断控制，通过电磁换向实现油路切换，完成试验油路投切，是执行机构辅助控制元件。
主要技术参数
- 产品型号：0508.3391T0301.AW001
- 工作介质：EH 抗燃油（磷酸酯）
- 安装方式：集成块底板安装
- 功能类型：电磁换向，油路通断切换
- 配套系统：汽门油动机执行机构试验回路
产品说明 电磁阀 0508.3391T0301.AW001 主要服务于主汽门、调门执行机构的活动性试验工况。机组正常运行时，电磁阀保持失电状态，阀芯维持正常工作通路，不干扰油动机的正常调节功能，油动机接收伺服阀输出油压完成阀门开度控制。 开展阀门活动性试验时，控制系统输出信号，电磁阀线圈得电换向，切换内部油路，接通试验泄油回路，使油动机做小幅行程往复动作，在机组带负荷不停机条件下验证汽门无卡涩，及时发现阀芯、阀杆卡涩隐患。试验结束后电磁阀失电复位，油路切回正常工作状态，油动机恢复正常调节模式。 阀体内部油路与伺服阀主回路相互隔离，试验回路动作不会干扰机组正常负荷调节。阀芯配合间隙严格控制，降低静态内泄漏，避免正常工况下发生误泄油。
产品特点
- 换向动作灵敏，满足阀门活动性试验时序要求；
- 密封件针对 EH 抗燃油选型，耐介质溶胀，长期运行密封可靠；
- 电磁线圈抗振、耐厂房环境温度波动，适合长期连续静置待命工况；
- 集成块式标准接口，与执行机构底板直接匹配，备件替换便捷；
- 油路隔离设计，试验工况与正常调节工况互不干涉。
应用范围 用于汽轮机主汽门、调节汽门油动机执行机构，实现阀门活动性试验回路的投切控制，广泛适配火电各类机组 DEH‑EH 油系统。
维护提示 大小修检查线圈绝缘、接线端子紧固情况；开展阀门活动试验时，确认电磁阀换向动作到位。出现阀芯卡滞、内泄漏增大，会造成试验失败或者正常工况下油动机油压异常，应及时更换备件。EH 油系统需要维持合格油液清洁度，减少杂质对阀芯的磨损。
东方一力同系列配套产品 本厂供应 OPC 电磁阀 0508.130710301.AW035、伺服阀 0508.2046T0101.AW027，同时供应油动机配套传感器、滤芯、接头等调节系统备品。
