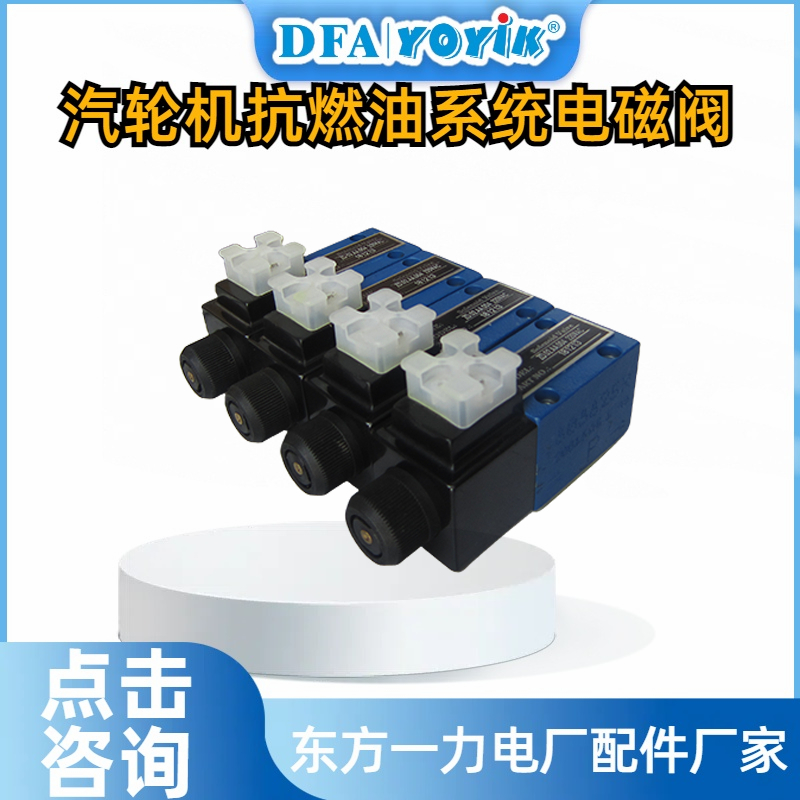

OPC 电磁阀 0508.130710301.AW035 为汽轮机 DEH‑EH 油保安系统保护元件，介质采用磷酸酯 EH 抗燃油，一般两只并联布置于 OPC/AST 集成控制块。接收 DEH 超速保护指令，快速泄放 OPC 母管油压，关闭高、中压调节汽门，抑制机组转速飞升，保护动作不触发整机打闸停机，广泛应用于各容量火电汽轮机组。
主要技术参数
- 产品型号：0508.130710301.AW035
- 工作介质：EH 抗燃油（磷酸酯）
- 安装方式：集成块底板安装
- 功能类型：失电关闭，得电开启泄油
- 配套系统：DEH‑OPC 超速保护油路
产品说明 机组正常运行工况，电磁阀处于失电常闭状态，阀芯在弹簧作用力下封闭泄油通道，OPC 母管维持工作油压，调门油动机卸荷阀闭锁，调节汽门跟随 DEH 指令完成开度调节。 当机组发生甩负荷或者转速达到 103% 额定转速，DEH 输出动作信号，线圈得电励磁，阀芯换向打开泄油通路，OPC 母管高压抗燃油排至回油管路，卸荷阀开启，高、中压调节汽门快速关闭。转速回落至安全区间后，电磁阀失电复位，OPC 油路重新建压，调节汽门恢复调节功能。 油路中逆止阀实现 OPC 油路与 AST 危急遮断油路相互隔离，OPC 动作泄压不会卸掉 AST 安全油，主汽门保持开启。双阀并联冗余配置，单只电磁阀即可完成保护动作，提升保护回路可靠性。
产品特点
- 内部密封组件适配磷酸酯抗燃油，降低介质溶胀老化，密封性能稳定；
- 阀芯精密研磨加工，保压可靠，泄油响应速度快，满足超速保护动作时序；
- 电磁线圈抗振动、耐温变，适配汽机平台高温、振动现场环境；
- 标准集成块接口，与原有控制模块匹配，现场备件直接替换，无需管路改造。
应用范围 用于汽轮机 DEH 数字电液调节保安系统，安装于 EH 油 OPC‑AST 集成控制块，完成甩负荷、转速超限工况下调门快关保护，适配亚临界、超临界发电机组。
维护提示 机组大小修开展线圈绝缘检测、接线紧固检查，结合 DEH 的 OPC 仿真试验验证动作状态。出现阀芯卡涩、内泄漏超标、线圈绝缘下降时应及时更换备件，规避保护拒动或者调门误动作扰动机组负荷。
东方一力同系列配套产品 本厂供应伺服阀 0508.2046T0101.AW027、电磁阀 0508.3391T0301.AW001，同时配套 EH 油滤芯、位移传感器、保安电磁阀等汽轮机调节系统备品。
