油动机行程传感器 ZDET100B
一、产品概述

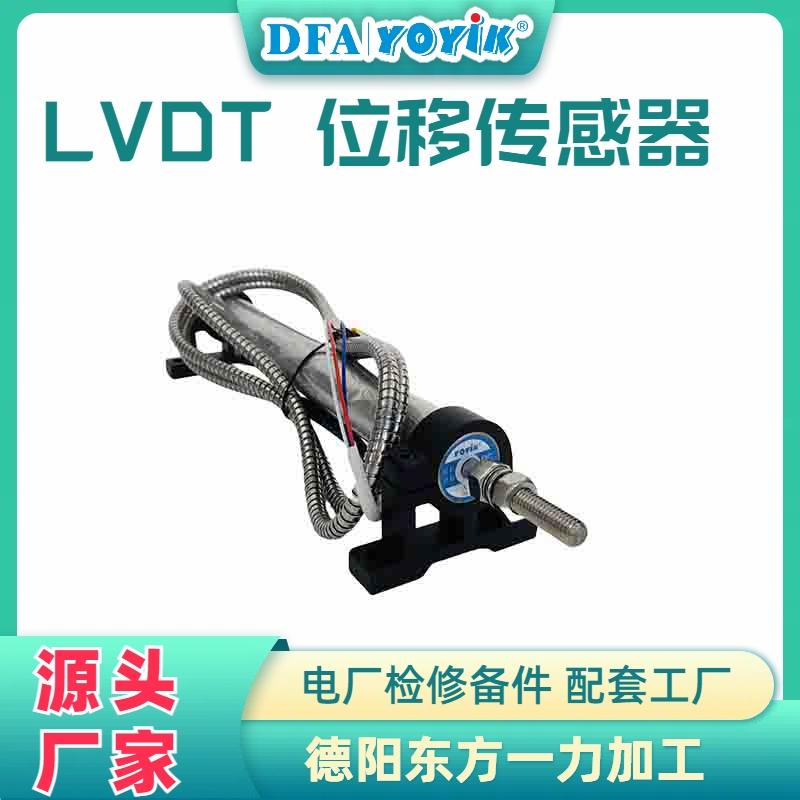

油动机行程传感器 ZDET100B 属于 LVDT 线性可变差动变压器式位移传感器，是汽轮机 DEH 控制系统里核心的阀位反馈元件，测量行程为 100mm，专门安装在油动机壳体上，跟随油动机活塞杆动作，把阀门机械行程转换成对应的交流电信号，传回 DEH 伺服控制卡件，构成阀门闭环调节回路。 该传感器依靠电磁感应原理工作，铁芯和线圈之间没有物理摩擦接触，无磨损设计，能够长期反复跟随油动机高频动作。DEH 系统输出指令控制伺服阀，驱动油动机开关调门或主汽门，ZDET100B 实时采集当前阀门实际开度，将位置信号反馈至控制卡，系统对比指令值与实际阀位差值，持续修正输出，保障阀门开度精准可控。一旦这个反馈元件异常，整个调门闭环调节就会失真，直接影响机组负荷控制，是汽轮机调节系统里不可缺少的关键备件。传感器壳体采用耐振防护结构，适配汽机平台高温、持续振动、油雾弥漫的现场工况，抗电磁干扰能力强，能够稳定输出信号，满足机组连续长期运行需求。
二、电厂现场应用价值
火力发电机组汽轮机的主汽门、调节汽门的开度控制，直接决定机组的进汽量，进而控制机组负荷、转速。在机组冲转、并网、升降负荷、甩负荷等各类工况下，DEH 系统依靠 ZDET100B 获取真实阀位。如果缺少可靠的行程反馈，控制系统无法判断阀门实际位置，会出现阀门过开、卡涩、指令和实际开度不一致等严重问题，威胁机组稳定运行。 ZDET100B 可以实现阀门全行程范围连续监测，中控 DCS 画面实时显示阀门开度，运行人员直观掌握主汽门、调门状态。当阀门存在卡涩、动作迟缓、内漏等缺陷时，阀位反馈曲线会出现异常波动，运维人员可以提前识别隐患，安排检修，避免带缺陷运行。 在机组保护逻辑中，阀位信号也参与部分联锁判断，当指令发出而阀位没有跟随动作，系统会报阀门故障，提醒运行人员干预。该传感器广泛用于汽轮机高压调门、中压调门油动机配套，适配 EH 油驱动的油动机结构，安装方式成熟，大修更换调试流程标准化，是电厂热控专业常备的重要备件。
三、日常巡检要点
热控班组在汽机平台巡检 ZDET100B，重点从机械连接、线缆、信号状态、环境四个维度检查。 第一，查看传感器本体和油动机活塞杆的连接支架，检查固定螺丝有无松动，连接件无变形、无卡滞。铁芯拉杆必须和油动机活塞杆保持同轴，不能出现侧向受力，侧向拉扯会造成铁芯磨损、卡涩，直接破坏测量线性度。手动观察，油动机动作过程中铁芯应顺畅伸缩，无卡顿。 第二，检查传感器引出屏蔽线缆与金属保护软管，护套不能破损、开裂，线缆表面附着的油雾、灰尘及时清理。线缆敷设要远离高温蒸汽管道、动力电缆，屏蔽接头密封完好，防止油、水汽渗入接头内部。 第三，核对 DCS 画面阀位数值。油动机静态状态下，阀位读数稳定；阀门动作过程中，阀位跟随指令平稳变化，没有无规律跳变。对比就地阀位指示和中控反馈数值，确认二者保持一致。如果阀位数值频繁跳动，优先排查传感器安装和线路问题。 第四，观察传感器周边环境，壳体表面不能长期浸泡油液，油雾持续侵蚀会加速内部线圈老化。检查传感器安装底座，振动环境下底座不能松动，避免传感器整体晃动带来测量误差。
四、常见现场故障与排查思路
- DCS 阀位数值持续大幅度跳变，阀门调节不稳。优先检查传感器铁芯连接是否同轴，有无侧向卡碰；检查屏蔽线缆接头是否进油、针脚氧化，屏蔽接地是否单点接地。现场大功率电缆带来的电磁干扰，也会造成信号波动，需要分开敷设信号电缆和动力电缆。
- 阀位零点漂移，全关或者全开位置读数偏差。大多来自温度变化、安装同轴度偏差，或是传感器内部线圈性能衰减。可在油动机全关、全开位置做校验，核对零点与满度；多次校准后依然漂移，说明传感器本体老化，需要更换。
- 阀位信号丢失，DEH 报 LVDT 故障。先检查伺服卡激励电源输出，再测量传感器线圈电阻，判断线圈是否断线、短路。检查接线端子有无松脱、油液腐蚀。若线圈电阻异常，代表传感器内部损坏，直接更换。
- 油动机可以动作，但阀位反馈不跟随变化。检查铁芯连接连杆是否脱落、销子断裂，油动机活塞杆动作但铁芯不动，就会出现指令变化而阀位不动的现象。就地查看连杆机构，修复或者更换连接件。
五、维护保养与检修注意事项
日常巡检以外观清洁、紧固件检查为主，不建议随意拆卸传感器连杆。机组大修是校验和更换的窗口期，大修期间对油动机配套的 ZDET100B 逐台检查，清理表面油污，检查线缆老化情况，对运行年限久、多次出现漂移的传感器直接更换。 拆装作业必须做好标记，记录零点、满度位置，断电后再拆除接线，区分激励线、反馈信号线，防止接错线烧毁板卡。安装时保证铁芯无侧向受力，拉杆保持同轴，装配完成后，需要进行全行程校验，标定零点与满量程，确认线性度合格之后再投入运行。 备件存放环境保持干燥防尘，远离油污与高温，存放过程中不要强行弯折引出线缆，避免内部引线受损。搬运过程中保护铁芯，不要撞击、挤压铁芯杆，铁芯变形会直接导致传感器线性失效，备件上机前可提前测量线圈电阻，确认完好。
六、产品小结
ZDET100B 油动机行程传感器，是汽轮机 DEH 调节系统的 LVDT 阀位反馈元件，依靠无接触电磁感应原理，精准采集油动机与阀门的实际行程，为调门闭环控制提供实时位置信号。产品耐受汽机平台强振动、油雾高温工况，长期运行稳定性好。机组启停、负荷调整全程依靠该传感器反馈真实阀位，保证阀门调节精准，及时发现阀门卡涩等隐患，规避调节失控带来的机组风险，是汽轮机电液调节系统中不可或缺的核心热控备件。
