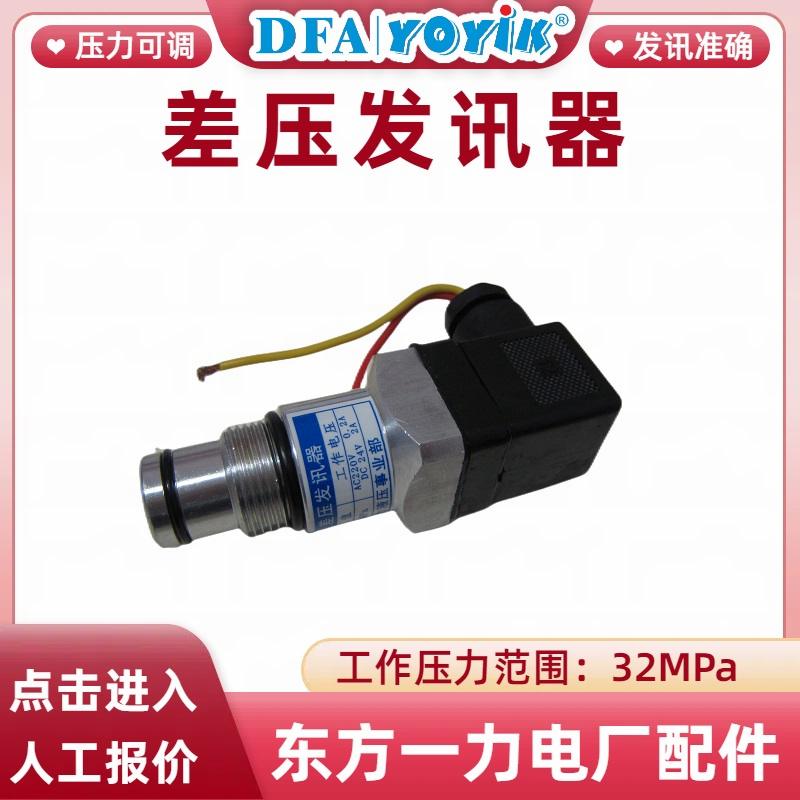

差压发讯器CS-III
一、产品概述
差压发讯器CS-III，也常被现场运维人员称作压差发讯器，是电厂液压、润滑油过滤器配套使用的机械式开关元件，直接安装在滤油器本体上，用来实时监测滤芯进油口与出油口之间的压力差值。在机组运行过程中，油液内的金属碎屑、杂质、氧化物会持续被滤芯截留，随着杂质堆积，滤芯流通通道逐步堵塞，进出口之间的压差随之升高。当压差达到预设动作值时，CS-III内部的感压膜片与弹簧机构发生位移，触发内置微动开关，输出无源接点信号，送到DCS系统或者就地报警回路，提醒运行人员滤芯已经堵塞，需要安排更换或者清洗滤芯。
该产品采用金属壳体结构，适配电厂油站持续振动、油温变化大的工况，依靠纯机械结构感应压差，不需要外部供电来完成压力检测，只有报警信号回路需要接入控制电源，结构简单，运行稳定。一旦滤芯更换完成，过滤器压差回落至安全区间，发讯器内部机构自动复位，报警信号消失，恢复正常监测状态。在汽轮机EH抗燃油系统、润滑油站、顶轴油系统中，这类差压发讯器属于非常基础却至关重要的保护部件，实时守护油液清洁度，避免脏油进入伺服部件、轴瓦，造成昂贵设备的磨损损伤。
二、电厂现场应用价值
火力发电厂汽轮机的EH油系统、润滑油系统对油液洁净度有着严苛的要求。油系统内的滤芯长期拦截油中杂质，一旦堵塞没有及时发现，会出现供油不足、管路压力损失变大等问题，严重时滤芯内部击穿，杂质直接穿透滤芯进入下游油路，划伤伺服阀、堵塞节流孔，造成调门卡涩、轴瓦润滑不良，威胁机组安全稳定运行。
CS-III差压发讯器就相当于油过滤器的“堵塞预警哨兵”，持续监测滤芯前后压差。压差超标时，及时在中控画面触发报警提示，运行人员可以在机组不停机的前提下，安排合理的窗口进行滤芯更换，做到预测性维护，避免被动抢修。它输出的开关接点信号，可以接入声光报警装置，也可以参与简单联锁逻辑，防止在滤芯严重堵塞状态下继续运行油站设备。
该型号通用性强，可以适配主油箱回油过滤器、油泵出口过滤器、管路过滤器，广泛用于汽轮机润滑油站、EH油站、磨煤机液压站等辅机液压油过滤装置。设备体积小巧，安装便捷，检修更换的操作时间短，不会长时间影响油系统运行，是电厂油务运维里常备的一类备件。
三、日常巡检要点
油务、热控班组日常巡检，对CS-III差压发讯器的检查以就地外观观察、核对DCS报警状态为主。 第一，查看就地发讯器壳体有无渗油、漏油。油液渗漏是高频缺陷，一旦壳体螺纹位置、膜片处出现渗漏，会造成压差采集不准，报警失灵。发现渗油，要及时记录，择机隔离处理。 第二，核对DCS画面上过滤器差压报警状态。机组正常运行时，报警信号处于未触发状态。如果画面出现滤芯差压报警，需要就地核实，区分是滤芯真实堵塞，还是发讯器本身故障、取样油路堵塞。 第三，检查发讯器固定情况。油站长期振动，容易造成螺纹松动，检查壳体无松动，接线端子紧固，接线外皮完好无破损，端子没有油污、氧化锈蚀。电缆走线避开高温油管，防止加速线缆老化。 第四，观察环境状态，发讯器周边不要堆积油污、杂物，高温区域留意壳体温度变化，防止长期高温加速内部密封件老化失效。
四、常见现场故障与排查思路
- DCS频繁收到虚假滤芯堵塞报警，实际滤芯压差正常。优先排查两个方向：一是油系统振动造成发讯器内部机构疲劳，弹簧或者膜片性能衰减，动作点漂移；二是取样油路存在杂质卡滞，导致内部元件误动作。可以隔离过滤器，泄压后检查，必要时直接更换CS-III。同时检查接线端子有无短路、绝缘破损。
- 滤芯已经严重堵塞，但是发讯器始终不报警，保护拒动。这类故障风险最高，多是内部微动开关损坏、膜片被杂质卡死。需要核对过滤器进出口实际压差，对比发讯器动作状态，确认发讯器失效后，立即更换备件，防止脏油进入系统。
- 发讯器本体渗油漏油。大多是安装螺纹密封损伤或者内部膜片老化破损。不要继续带渗漏长期运行，油液泄漏一方面造成油量损耗，另一方面油液进入接线端子，会造成信号回路短路。处理时停机泄压，拆卸检查密封件，损坏则直接更换整套差压发讯器。
- 报警信号动作后，更换滤芯，压差回落，但报警信号无法自动复位。一般是内部机械结构卡涩，杂质卡在膜片或者弹簧组件位置，泄压后机构无法回位，这种情况无法修复，需要更换新品。
五、维护保养与检修注意事项
日常维护以巡检清洁为主，不建议在机组运行状态下拆卸发讯器。拆装作业前，必须对过滤器进行泄压，释放油路压力，防止高压油喷出伤人。安装时严格按照壳体标注的高压、低压侧标识进行安装，不能反向装配，反向安装会直接造成测量失效。
机组大修是校验与更换的窗口期，对油站全部CS-III差压发讯器进行检查，对使用年限较长、曾经出现误报、渗漏的发讯器直接更换。校验时，使用压力源模拟压差，测试实际动作值，确认接点通断正常，保证报警动作稳定可靠。接线时控制好接点负载，避免过大电流烧毁微动开关。
备件存放放置在干燥防尘库房，存放环境远离高温、油污。备件入库做好防护，避免磕碰，磕碰会造成内部弹簧、膜片变形，导致动作压差偏移。备件取用前检查外观，确认螺纹完好，无锈蚀损伤，保证现场更换后能够正常投入监测。
六、产品小结
CS-III差压发讯器是电厂油过滤器配套的机械式压差监测报警元件，依靠机械结构感知滤芯前后压差，滤芯堵塞达到设定值时输出开关报警信号，提前提示运维人员更换滤芯，保护EH油、润滑油系统油液清洁度。产品结构简单，适配油站振动、油温波动的工况，安装维护便捷。在机组长期连续运行过程中，它持续监测滤芯堵塞状态，提前预警，避免滤芯失效带来的伺服阀、轴瓦磨损等重大设备隐患，是汽轮机油系统不可缺少的保护备件。
