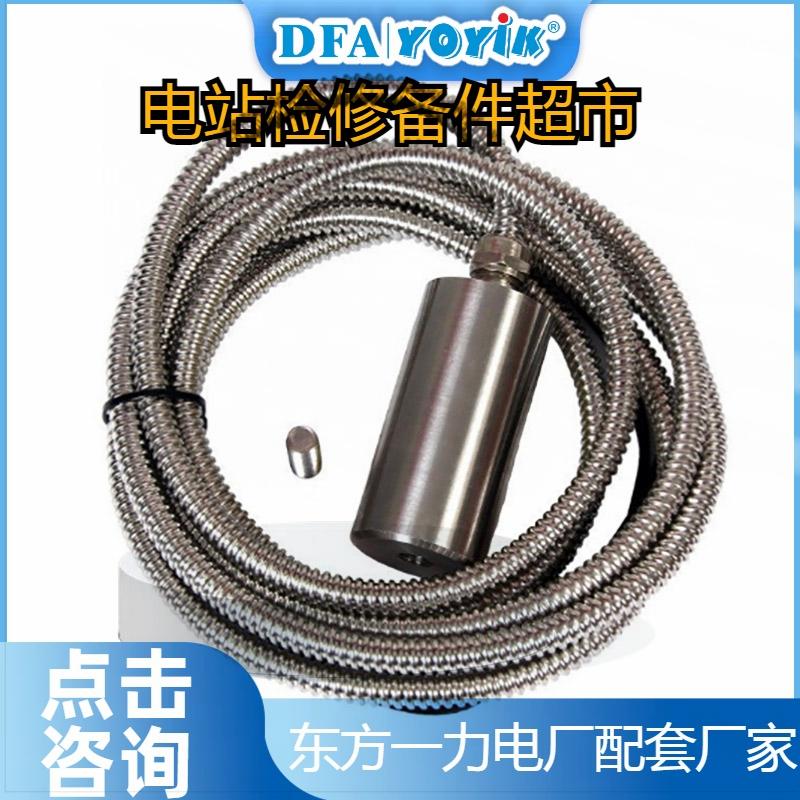

空预器间隙探头用电缆 GJCL-15
一、产品概述
空预器间隙探头用电缆 GJCL-15 是空预器密封间隙控制系统里的专用高频信号线缆，配套间隙探头与间隙变送器一起使用，作为探头和二次变送仪表之间的信号传输通道，把探头采集到的转子间隙原始信号稳定输送至间隙变送器，变送器根据信号数值运算后，输出指令控制密封扇形板升降调节，实现空预器间隙自动闭环控制。空预器区域工况恶劣，普通信号电缆在高温、积灰、酸性烟气环境中极易老化损坏，GJCL-15 专门针对空预器现场环境设计，具备耐高温、耐煤灰腐蚀、抗机械磨损和电磁屏蔽能力，保障电涡流间隙探头的高频测量信号不会在传输过程中衰减、失真，是空预器间隙监测回路中不可缺少的配套部件。 空预器转子在机组升温升压过程中会产生热膨胀，转子和密封片之间的间隙会持续变化，间隙大小直接影响锅炉漏风率，间隙过大，排烟大量泄漏，锅炉热效率下降，煤耗上升；间隙过小，转子受热膨胀后容易和密封件发生摩擦，造成密封片损坏，严重时会发生转子卡涩，引发机组降负荷甚至停机事故。整套间隙监测系统依靠探头采集间隙数据，而 GJCL-15 电缆承担信号传输任务，一旦电缆出现破损、屏蔽失效，探头信号就会异常，间隙调节系统误动作，直接影响锅炉安全经济运行。
二、电厂现场应用价值
在火力发电厂回转式空预器设备上，GJCL-15 电缆连接在空预器壳体上的间隙探头和控制柜内的间隙变送器之间，属于高频微弱信号传输线缆，和普通 4-20mA 控制电缆不能互换使用。电涡流间隙探头输出高频小信号，对线缆的屏蔽性能、介质稳定性要求很高，如果线缆屏蔽层破损，现场大功率电机、动力电缆带来的电磁干扰会叠加到测量信号上，造成间隙数值漂移、来回跳动，扇形板频繁误动作。 电缆护套材料耐受空预器周边的高温环境，同时可以抵御烟气中的硫化物、酸性冷凝水腐蚀，也能抵抗煤灰颗粒长期摩擦刮擦。空预器启停过程存在冷热交替循环，线缆需要反复承受热胀冷缩，这款电缆内部结构设计降低了温度循环带来的绝缘开裂风险。整套系统依靠这条线缆持续传递间隙数据，系统根据间隙测量值自动调整扇形板位置，把转子密封间隙维持在合理区间，降低空预器漏风，节约燃煤消耗，同时防止转子与密封部件发生干摩擦，延长空预器密封组件使用寿命，减少大修更换密封片的工作量。
三、日常巡检要点
电厂热控班组日常巡检，重点检查 GJCL-15 电缆的外观、接头、敷设路径以及信号状态。 第一，观察电缆外护套外观，检查有无开裂、鼓包、硬化、破损，表面堆积大量煤灰需要及时清理，煤灰堆积会蓄热加速护套老化；检查电缆走向，不能紧贴高温金属壳体，不能被转动部件摩擦拉扯，线缆敷设位置要预留热伸缩余量，机组升温膨胀时不会被强行拉伸。 第二，重点检查电缆两端连接器，探头侧接头、变送器侧接头是故障高发点。查看接头有无进水、积灰、腐蚀，接头锁紧结构是否紧固，密封胶圈有无老化失效，一旦接头进水，会直接造成信号不稳、测量失效。巡检时留意接头位置有无冷凝水滴落，电缆敷设应做好滴水弯，防止凝水顺着电缆内部渗进探头。 第三，核对 DCS 画面上的空预器间隙数值，观察数值是否稳定。如果间隙值持续跳变，在排除探头本体故障后，需要重点排查这条电缆屏蔽层、接头状态。检查屏蔽接地，保证单点接地规范，屏蔽层不能两端接地，避免形成地环干扰。 第四，查看电缆固定支架，检查扎带、护管有无松动脱落，电缆不能悬空晃动，机组振动长期拉扯线缆，会造成内部芯线断裂、屏蔽网断开。
四、常见现场故障与排查思路
- 间隙测量数值大幅度跳变，读数不稳定。优先检查 GJCL-15 电缆接头，清理接头内部煤灰与冷凝杂质，检查接头密封圈是否老化；检查电缆外护套有无磨损，屏蔽编织网是否断裂，屏蔽接地方式是否错误。如果线缆受到动力电缆干扰，调整电缆桥架，信号电缆和动力电缆分开敷设。
- 间隙信号丢失，系统报探头故障。第一步检查接头是否松动，断电拆开连接器查看内部针脚氧化、退针情况；沿着电缆全程检查，查找芯线折断位置，空预器周边振动大的位置最容易出现内部断线。可以采用替换法，更换同型号 GJCL-15 电缆，区分故障是探头还是电缆本身。
- 信号漂移，间隙测量值持续偏差。大多是电缆绝缘下降，护套老化、酸性介质渗入，造成芯线之间绝缘降低。需要测量电缆绝缘电阻，绝缘不合格就要直接更换线缆，不能继续带病运行，否则会造成扇形板错误升降。
- 接头位置频繁渗水腐蚀。需要优化电缆敷设滴水弯，更换老化的接头密封件，清理壳体冷凝水引流通道，避免冷凝水持续浸泡电缆接头。
五、维护保养与检修注意事项
日常维护以外观检查、清洁为主，不要随意弯折电缆，GJCL-15 内部高频信号线反复弯折容易出现芯线隐性断裂。机组大修期间，是电缆全面检查的最佳窗口期，对整套空预器间隙回路电缆逐段检查，测量电缆绝缘，检查屏蔽层完整性，对老化、破损、绝缘下降的电缆直接更换。 拆装电缆接头必须断电操作，拆装前做好标记，区分 A、B 侧空预器线缆，避免接线混淆。连接器插拔动作轻柔，防止针脚弯曲损坏；接头装配到位后锁紧，保证密封效果。更换电缆必须选用同型号 GJCL-15 专用探头电缆，不可以使用普通补偿导线、普通屏蔽电缆替代，普通线缆的高频传输性能不满足间隙探头要求，换上后依旧会出现信号漂移干扰问题。 备用电缆存放环境保持干燥防尘，避免挤压、重物碾压，存放时不要长时间小半径弯折，防止内部芯线受损，备件入库定期抽检绝缘，保障现场紧急更换时能够直接投入使用。
六、产品小结
GJCL-15 是空预器间隙监测系统的专用高频信号电缆，专门适配空预器高温、积灰、烟气腐蚀的严苛现场工况，配合间隙探头和变送器完成转子密封间隙信号传输。线缆优异的屏蔽能力保障微弱高频信号稳定传输，减少电磁干扰带来的测量异常，支撑空预器密封扇形板自动调节功能稳定投运。在锅炉长期连续运行过程中，这条电缆保障间隙监测数据真实可靠，既降低空预器漏风，提升锅炉经济性，也避免转子与密封片摩擦损坏，减少非计划停机风险，是空预器热控监测系统不可忽视的关键备件。
