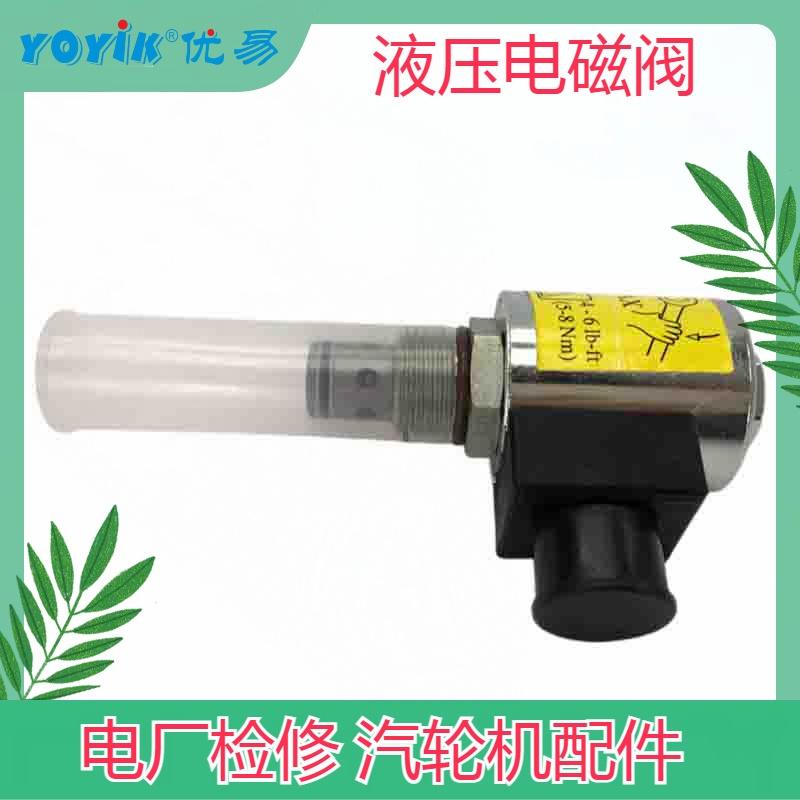

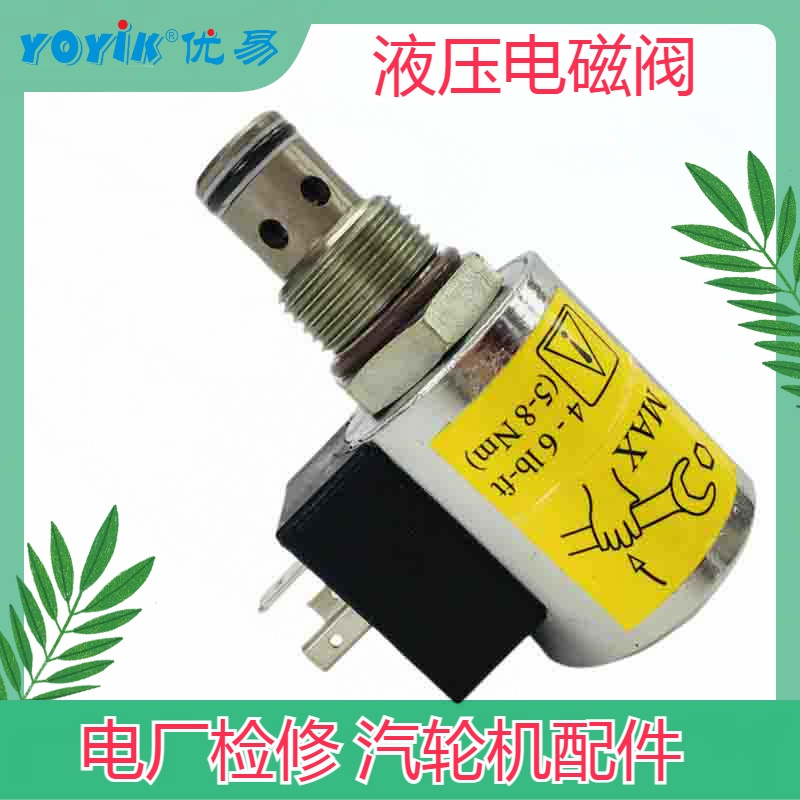

OPC 电磁阀 3D01A012
OPC 电磁阀 3D01A012 为汽轮机 DEH 系统 103% 额定转速超速保护专用电磁阀，以 EH 抗燃油作为工作介质，一般两只并联装配在 OPC/AST 集成控制块，当转速达到 103% 额定转速时快速泄放 OPC 母管油压，关闭调节汽门，抑制转速飞升，不触发整机打闸停机。
主要技术参数
- 产品型号：3D01A012
- 工作介质：EH 抗燃油（磷酸酯）
- 安装方式：集成块式安装
- 功能类型：失电关闭，得电开启泄油
- 配套系统：DEH‑OPC 超速保护油路
产品说明 机组正常运行，3D01A012 处于失电常闭状态，泄油通道被阀芯封闭，OPC 母管油压正常，调门油动机可以正常执行开度调节。 汽轮机转速上升至 103% 额定转速，DEH 转速监测逻辑发出指令，电磁阀线圈得电换向，打开泄油通道，OPC 母管压力油泄回油箱，调门卸荷阀动作，快速关闭高、中压调节汽门，限制转速继续升高。 转速回落至安全区间后，电磁阀失电复位，OPC 油路重新建立压力，调节汽门恢复可控。依靠逆止阀隔离 OPC 与 AST 母管，保护动作过程 AST 安全油不受影响，主汽门保持开启。双阀并联配置，单阀即可实现完整保护动作，提高回路可靠性。
产品特点
- 阀芯精密研磨加工，动作响应迅速，保障超速保护动作时效性；
- 密封件适配 EH 抗燃油，减少介质溶胀老化，延长部件使用寿命；
- 电磁线圈抗振性能良好，适应汽机平台振动、温度交变工况；
- 集成块标准接口，直接适配原有油路模块，备件更换无需改造管路。
应用范围 用于汽轮机 DEH 数字电液控制系统，安装在 EH 油 OPC‑AST 集成控制块，专门针对 103% 额定转速超速工况实现调门快关保护，适配亚临界、超临界汽轮发电机组。
维护提示 大小修期间结合 OPC 仿真试验，确认电磁阀通电泄油、断电复位灵敏可靠，检查线圈绝缘及接头无外漏。出现响应迟缓、阀芯卡涩、内泄漏偏大，应及时更换备件，避免保护拒动或者负荷扰动。
东方一力同系列配套产品 本厂供应 OPC 电磁阀 3D01A005、AST 电磁阀 3D01A009，同时配套 EH 油站各类滤芯、压力开关、LVDT 位移传感器等全套保安系统备品。
