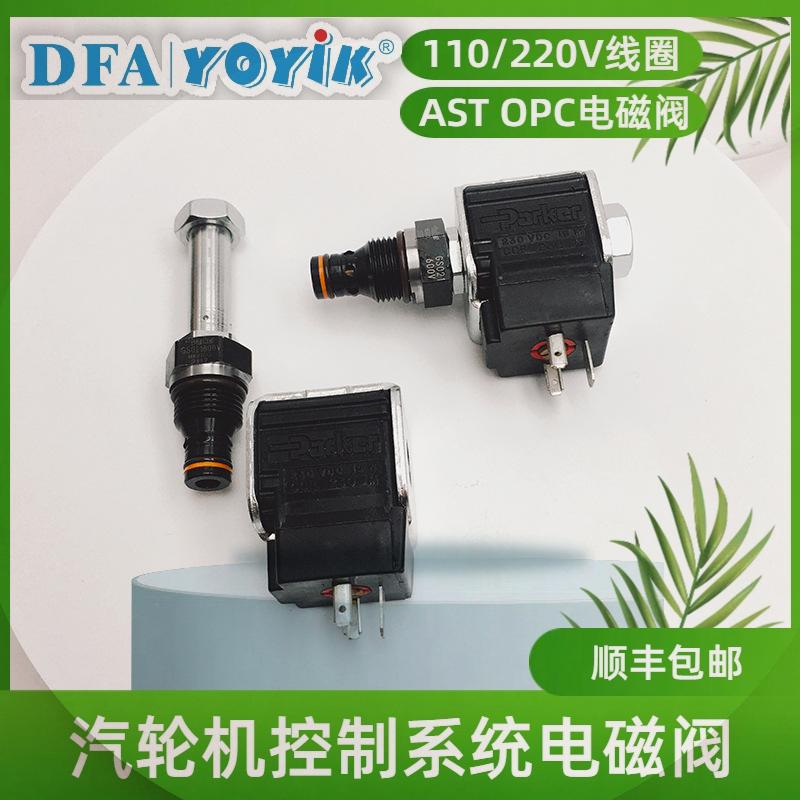

AST 电磁阀 3D01A009
AST 电磁阀 3D01A009 是汽轮机 ETS 危急遮断系统核心执行元件，管控 AST 危急遮断安全油母管，接收 ETS 各类跳闸信号，实现机组全汽门紧急关闭打闸停机，通常四只成组串并联布置在 EH 油控制模块，属于机组停机保护关键硬件。
主要技术参数
- 产品型号：3D01A009
- 工作介质：EH 抗燃油（磷酸酯）
- 安装方式：集成块式安装
- 功能类型：带电关闭，失电开启泄油
- 配套系统：ETS 危急遮断系统‑AST 安全油路
产品说明 机组启停机及正常带负荷运行过程中，AST 电磁阀 3D01A009 线圈持续带电，阀芯关闭泄油回路，AST 母管维持安全油压，各主汽门、调节汽门油动机保持工作压力，汽门可正常参与调节。 当出现轴位移超限、润滑油压低、真空异常、转速超保护定值等跳闸条件，ETS 发出保护指令，电磁阀失电，阀芯在弹簧力作用下换向，AST 母管抗燃油直接泄油，安全油压消失，全部主汽门、调节汽门依靠弹簧力强制关闭，切断汽轮机进汽，完成紧急停机。 产品采用串并联容错架构，配合 ASP 监视油压，可在线监测通道泄漏与阀芯异常，及时向集控室送出报警；AST 油路同时对接机械超速隔膜阀，形成电气‑机械双重停机保护。
产品特点
- 串并联冗余结构，降低单点故障带来保护误动、拒动风险；
- 密封部件适配磷酸酯抗燃油介质，抗介质侵蚀，密封性能稳定；
- 线圈满足长期连续带电运行工况，抗振动，适应汽机厂房温度环境；
- 标准集成块接口，与机组 AST 控制模块兼容，备件替换简单。
应用范围 用于汽轮机组 ETS 危急遮断系统，安装于 EH 油 OPC‑AST 集成控制块，接收跳闸信号实现整机紧急停机，适配各类大容量火电、热电机组。
维护提示 大修阶段完成电磁阀通道试验，检测线圈绝缘，检查阀体无外渗漏。机组挂闸启动前确认电磁阀带电、AST 母管正常建压。阀芯卡滞、密封失效、线圈损坏会造成无法挂闸或运行误跳闸，需要及时更换备件。
东方一力同系列配套产品 本厂供应 OPC 电磁阀 3D01A005、OPC 电磁阀 3D01A012，同时供应 AST 通道配套监视组件、滤芯、传感器等调节保安系统备品。
