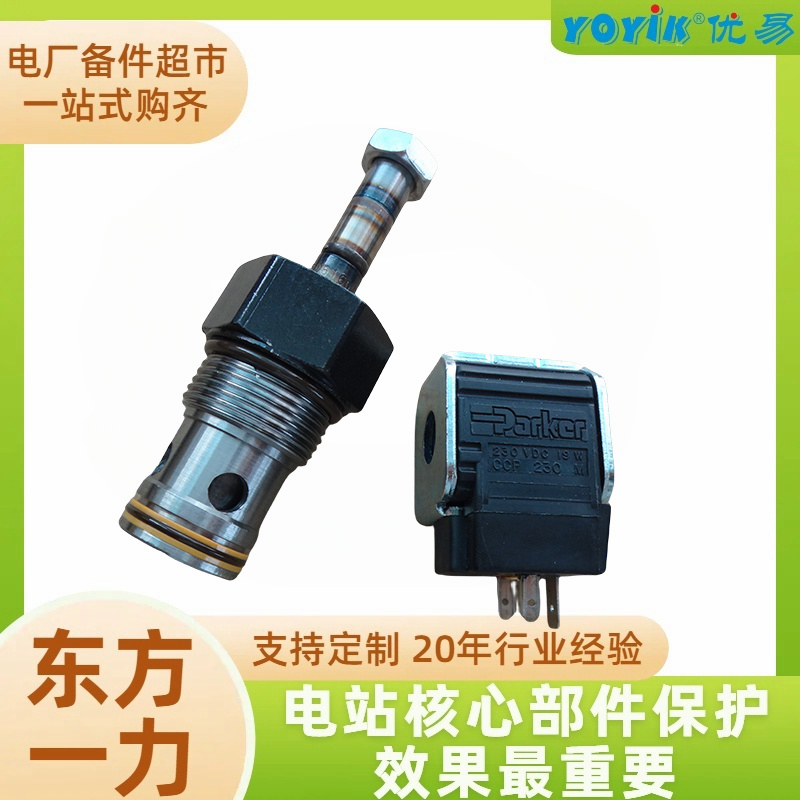

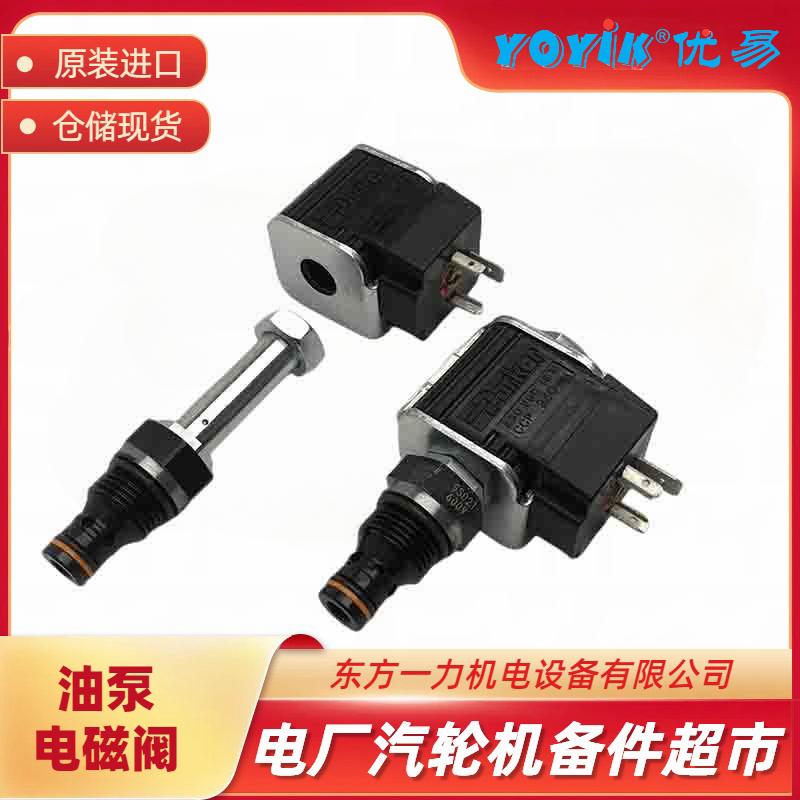

OPC 电磁阀 3D01A005
产品概述 OPC 电磁阀 3D01A005 为汽轮机 DEH‑EH 油保安系统专用电磁阀，工作介质为磷酸酯型 EH 抗燃油，一般成对并联安装于危急遮断集成控制块，主要用于机组甩负荷工况下快速泄放 OPC 母管油压，实现高、中压调节汽门快速关闭，抑制转速飞升，无需机组打闸停机，广泛适配 300MW、600MW 等级火电机组。
主要技术参数
- 产品型号：3D01A005
- 工作介质：EH 抗燃油（磷酸酯）
- 安装方式：集成块式安装
- 功能类型：失电关闭，得电开启泄油
- 配套系统：DEH 调节保安油路‑OPC 保护油路
产品说明 机组正常运行时，3D01A005 电磁阀处于失电关闭状态，阀芯由弹簧压紧阀座，OPC 母管建立正常工作油压，调门油动机保持压力，阀门按照 DEH 指令完成开度调节。 当发生甩负荷故障，机组转速快速升高，DEH 输出动作信号，电磁阀线圈得电换向，打开泄油通路，OPC 母管压力油排回油箱，调门卸荷阀动作，迅速关闭高、中压调节汽阀。转速回落至额定区间后，电磁阀失电复位，OPC 油路重新建压，调节汽阀可恢复开启。 油路配置逆止阀隔离 OPC 与 AST 母管，该电磁阀动作泄油时不会影响 AST 安全油压，主汽门维持开启，仅实现调门保护性关闭。现场采用双阀并联硬件冗余，单只即可完成保护泄压动作，提升保护回路可靠性。
产品特点
- 阀体密封组件针对磷酸酯抗燃油介质选配，降低密封溶胀、老化风险；
- 阀芯精密研磨配合，控制内部泄漏量，保障保压与泄油动作可靠；
- 电磁线圈适配电厂现场环境，耐受汽机平台振动与温度交变；
- 集成块式接口，与机组原有控制模块直接匹配，现场替换便捷。
应用范围 应用于火电汽轮机 DEH‑EH 油调节保安系统，安装在 OPC/AST 集成控制块，用于甩负荷工况的超速防护，适配亚临界、超临界主流汽轮发电机组。
维护提示 机组大小修可开展线圈绝缘检测、接线紧固检查，结合 DEH 仿真试验验证电磁阀得电泄油、失电保压功能。出现阀芯卡涩、内泄漏超标、线圈绝缘下降应及时更换备件，避免保护拒动或调门误动作。
东方一力汽轮机配套产品 OPC 电磁阀 3D01A012、AST 电磁阀 3D01A009，同时配套 EH 油滤芯、位移传感器、仪表等汽轮机保安系统备品。
