1. 产品概述

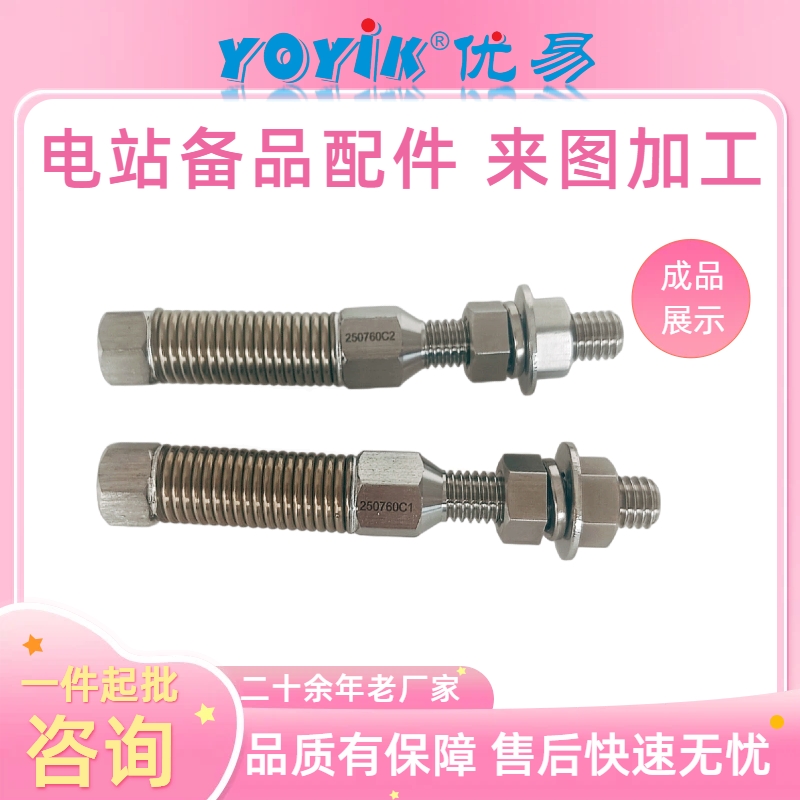

UK-85-M6-M6 拉杆纠偏万向节是LVDT 线性位移传感器专用机械耦合配件，广泛配套 2000TPSD 系列等汽轮机油动机位移探头，连接传感器测杆与调门执行机构拉杆，依靠内置关节轴承自适应补偿安装偏心、热膨胀偏移、机组振动带来的侧向偏移，强制保证传感器仅沿轴向直线运动，杜绝径向应力造成的探头磨损、信号跳变、测量失准问题，是电厂 DEH 电调系统保障调门开度精准反馈的核心配套小件。
2. 型号规格解读
型号：UK-85-M6-M6
- UK：拉杆纠偏万向节系列
- 85：标准关节轴承安装规格，适配主流电厂 LVDT 拉杆间距
- 第一段 M6：连接 LVDT 位移传感器测杆螺纹规格
- 第二段 M6：连接油动机执行机构拉杆螺纹规格
基础参数
- 连接螺纹：两端统一 M6 外螺纹
- 补偿角度：±8° 偏心自动纠偏补偿
- 主体材质：高强度合金不锈钢
- 轴承结构：精密自润滑关节轴承
- 适配场景：汽轮机组高低压调门、主汽门 LVDT 位移传感器
- 耐受工况：耐高温、抗 EH 油腐蚀、抗机组持续振动
3. 核心结构与工况价值

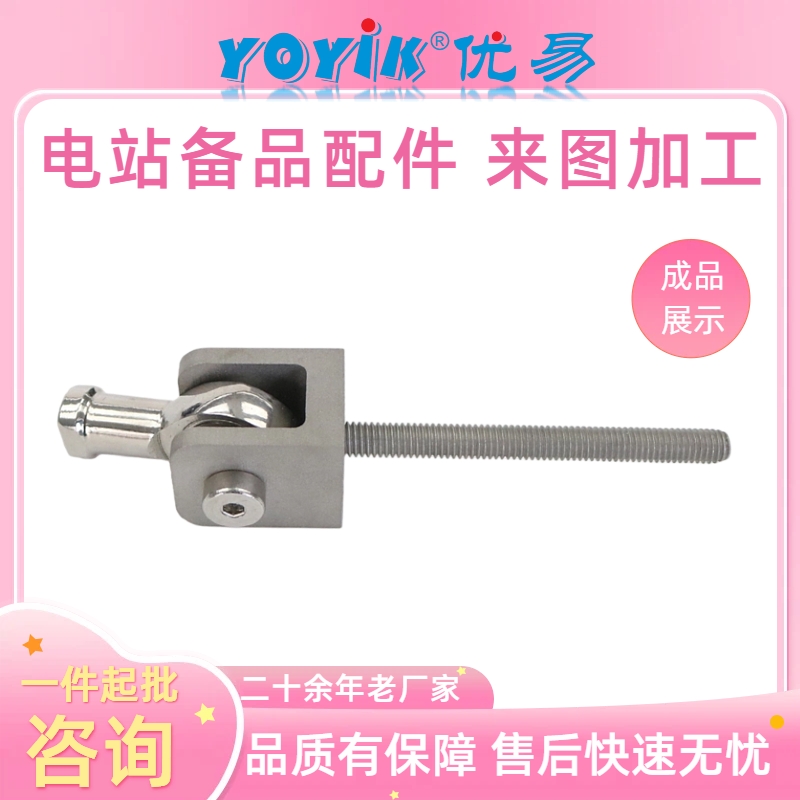

（1）一体式不锈钢主体框架
整体锻压不锈钢成型，耐腐蚀、抗冲击，长期浸泡在油动机周边 EH 抗燃油、高温水汽环境不会锈蚀变形；刚性强，机组启停剧烈振动下无开裂、无松动，适配汽机平台恶劣工况。

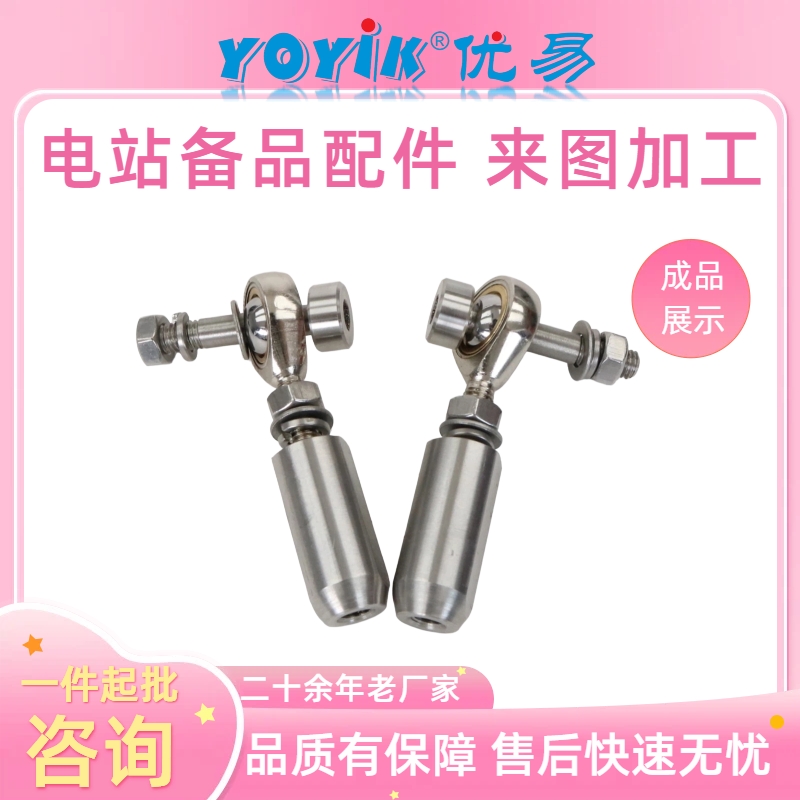

（2）自润滑精密关节轴承（核心纠偏部件）
内部集成免维护关节轴承，可多角度自适应摆动补偿偏心：
- 补偿安装误差：现场装配存在微小不同心时，轴承自动偏转抵消侧向拉力，避免传感器测杆受径向挤压卡滞；
- 补偿热膨胀偏移：机组升温后油动机、传感器底座热变形产生位移差，万向节自适应偏移，不拉扯探头；
- 缓冲振动冲击：吸收阀门往复动作、管道振动带来的侧向力，隔绝振动直接传递至传感器内部铁芯线圈。
（3）两端 M6 标准外螺纹连接
两端统一 M6 螺纹，市面绝大多数 M6 接口 LVDT 位移传感器、油动机拉杆可直接匹配，无需转接螺母，拆装便捷，大修替换无需改造原有拉杆结构。
4. 核心工作原理
在油动机带动调门往复动作过程中，一旦传感器测杆与执行拉杆出现不同心、偏心偏移：
- 万向节内部关节轴承自由摆动，抵消侧向径向拉力；
- 仅传递纯轴向推拉位移至 LVDT 测杆，无侧向挤压；
- 传感器铁芯保持直线平稳运动，输出稳定无杂波的开度信号，不会出现瞬时跳变、测量漂移。
5. 电厂核心应用场景
- 300MW/600MW/1000MW 火电机组高低压调门 LVDT 位移传感器配套连接；
- 燃气轮机、自备电厂油动机执行机构位移监测拉杆耦合；
- 主汽门、再热汽门执行机构行程探头连接校正；
- 机组大修、传感器改造、老旧万向节替换备件；
- 双通道冗余 DEH 监测系统全部位移探头标准化配套件。
6. 产品五大核心优势
✅ 自动纠偏，杜绝探头损坏
补偿 ±8° 安装偏心，消除径向应力，避免 LVDT 测杆偏磨、内部线圈刮擦，大幅延长位移传感器使用寿命，减少传感器采购更换成本。
✅ 稳定开度信号，避免负荷波动
无侧向拉扯带来的信号瞬时跳变，DEH 系统接收平稳连续的开度反馈，机组调节负荷无晃动、无扰动，提升发电稳定性。
✅ 免维护自润滑轴承
关节轴承自带长效润滑，长期往复动作无需定期加注润滑油，电厂日常仅需外观巡检，降低电仪检修工作量。
✅ 通用 M6 双头螺纹，替换便捷
两端 M6 标准螺纹，适配电厂存量绝大多数 M6 接口 LVDT，大修直接替换旧款万向节，无需改动拉杆、支架。
✅ 耐油耐高温抗振动
不锈钢整体结构，耐受 EH 抗燃油、高温水汽，适应汽机平台持续振动环境，长期运行不生锈、不松脱。
