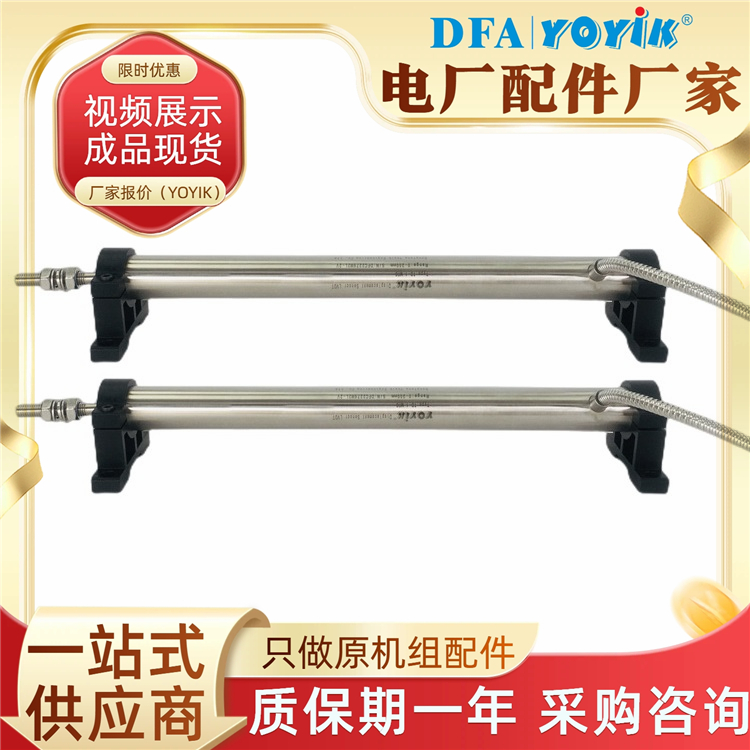

LVDT 位移传感器2000TPSD-15-01-01
一、型号释义
2000TPSD-15-01-01
- 2000：2000 系列一体化内置放大 LVDT 位移传感器
- TPSD：差动变压器式线性位移传感器（油动机 / 调门专用型）
- 15：有效测量行程 15mm
- 01：标准内置信号放大模块
- 01：不锈钢铠装引线、标准法兰安装结构
二、核心技术参数
| 参数项 | 规格说明 |
|---|---|
| 型号 | 2000TPSD-15-01-01（项目定制） |
| 测量行程 | 0~15mm |
| 工作原理 | 线性可变差动变压器（LVDT，非接触式测量） |
| 线性精度 | ≤±0.25%FS |
| 重复精度 | ≤0.05%FS |
| 输出信号 | 标准 4-20mA/0-10V（内置变送一体化） |
| 壳体材质 | 316 全密封不锈钢 |
| 引线结构 | 不锈钢波纹铠装线缆，耐油耐温防磨损 |
| 耐受振动 | 20g/2kHz，抗冲击 1000g |
| 工作温度 | -40℃~+140℃ |
| 防护等级 | IP67，防尘、防油污、防潮 |
| 适配介质 | EH 抗燃油、透平油、水汽、粉尘环境 |
三、产品概述
2000TPSD-15-01-01 是东方一力专为汽轮机 DEH 电调系统、燃气机组油动机开发的一体化 LVDT 位移传感器，采用非接触式差动变压器测量结构，无机械摩擦损耗，全程精准采集油动机行程、调门开度位移信号，实时反馈至 DEH 控制系统完成负荷调节、阀门闭环控制，是汽轮机组安全稳定调节的核心反馈元件。
一体式内置放大电路，无需外置变送器，现场布线简洁；全不锈钢密封外壳适配电厂高温、油污、强电磁干扰的机房工况，广泛用于火电、燃气、自备机组高压调门、低压调门、主汽门油动机位置监测。
四、核心部件及工况优势
1. 不锈钢一体化密封壳体
壳体采用 316 不锈钢一体密封灌封，完全隔绝 EH 抗燃油、水汽、粉尘侵入；耐油腐蚀、耐高温，长期浸泡在油动机周边油污环境不会生锈、内部电路不会受潮漂移，适配汽机平台恶劣工况，杜绝信号漂移、断线故障。
2. 无摩擦铁芯感应组件（核心测量部件）
采用非接触式电磁感应测量，铁芯与线圈无物理摩擦，理论无磨损寿命，适配油动机每日数万次往复动作；全量程线性稳定，长期运行精度不衰减，无需频繁校准，大幅降低电厂检修频次。
3. 内置集成信号放大模块
传感器内部集成变送放大电路，出厂校准完成，直接输出 4-20mA 标准工业信号，可直连 DEH、DCS 系统，省去现场配套变送器，减少故障节点；抗变频器、励磁系统电磁干扰，阀门大幅波动时信号无杂波跳变。

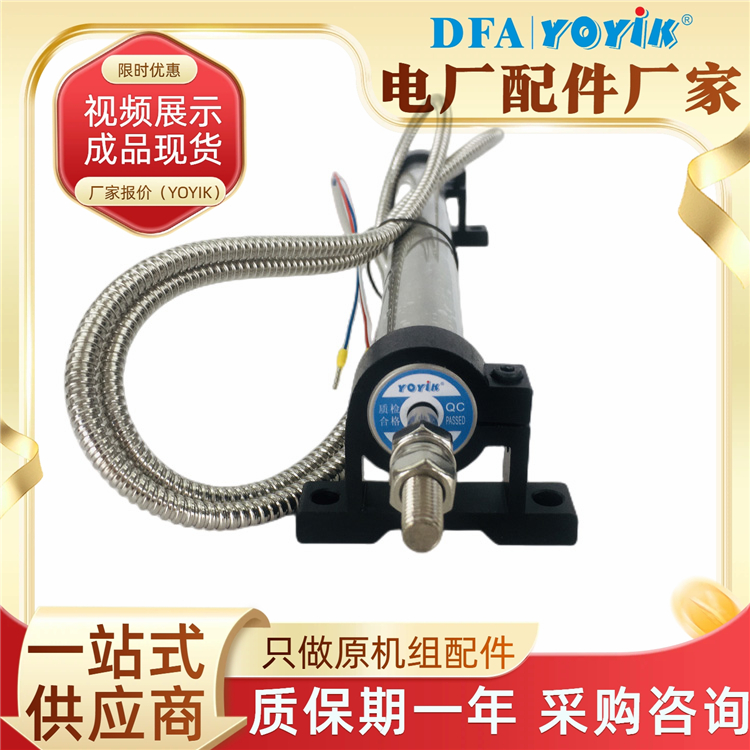

4. 不锈钢铠装引线
线缆外层金属波纹铠装防护，油动机往复运动、机组振动不会磨破线缆绝缘，避免短路、信号丢失；耐高低温、耐 EH 油腐蚀，杜绝现场常见的引线破损故障。
5. 标准法兰安装底座
配套固定法兰支架，安装对位简单，现场替换旧款同规格 LVDT 无需改造底座；可配合双冗余并联安装，满足 ETS/DEH 双通道安全监测规范，单支故障不影响机组调节。
五、工作原理
2000TPSD-15-01-01 依靠差动变压器电磁感应实现位移转换：
- 线圈绕组通入激励电源，内部形成稳定交变磁场；
- 油动机动作带动铁芯同步直线移动，铁芯位置改变两侧次级线圈感应电势差值；
- 内置放大电路采集电势差，换算为标准 4-20mA 模拟信号输出；
- DEH 系统根据电流数值换算调门实际开度，自动调节进汽量，稳定机组负荷。
全程无触点、无摩擦，往复运动不产生机械磨损。
六、电厂核心应用场景
- 燃气轮机、火电 300/600/1000MW 机组高低压调门油动机开度监测
- DEH 电液调节系统闭环位移反馈，负荷精准调节
- 主汽门、再热汽门执行机构行程实时采集
- 机组大修备件替换、老旧调门 LVDT 改造升级
- 双冗余双通道监测系统配套，满足电厂安全冗余设计要求
七、产品核心优势
✅ 非接触长寿命：无摩擦铁芯结构，一个大修周期免更换，降低备品成本
✅ 一体化内置变送：直出 4-20mA 信号，减少中间转换设备，故障点更少
✅ 强环境适配：IP67 不锈钢密封，耐油、耐高温、抗振动、抗电磁干扰
✅ 高精度稳定输出：线性误差≤0.25%，负荷调节无滞后、无漂移
✅ 通用替换型：15mm 标准行程，兼容国内外同型号油动机 LVDT，现场直接换装
✅ 冗余适配：支持成对并联安装，满足 DEH 双通道安全监测规范
