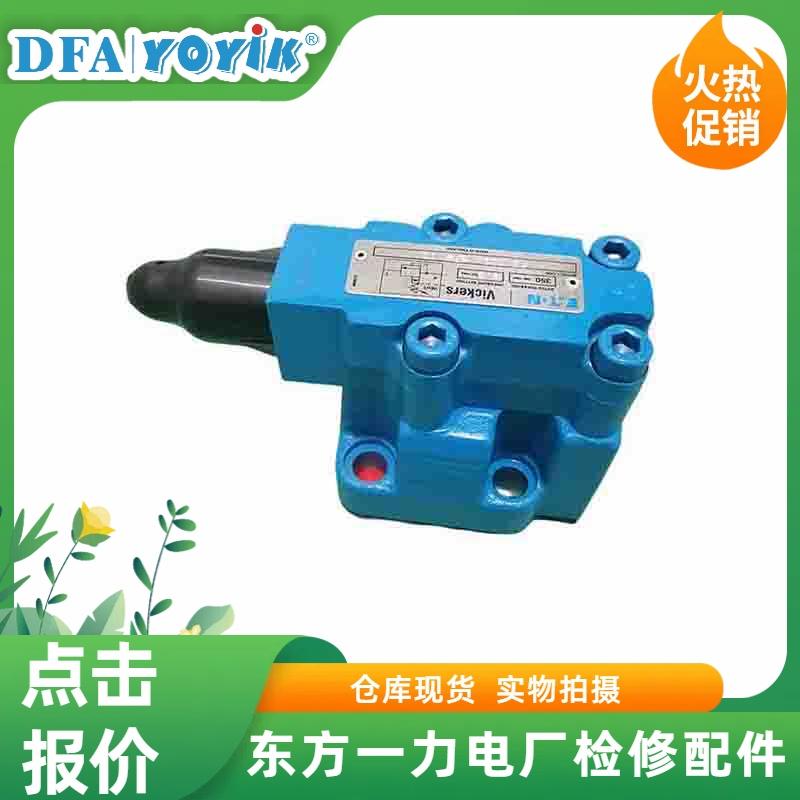

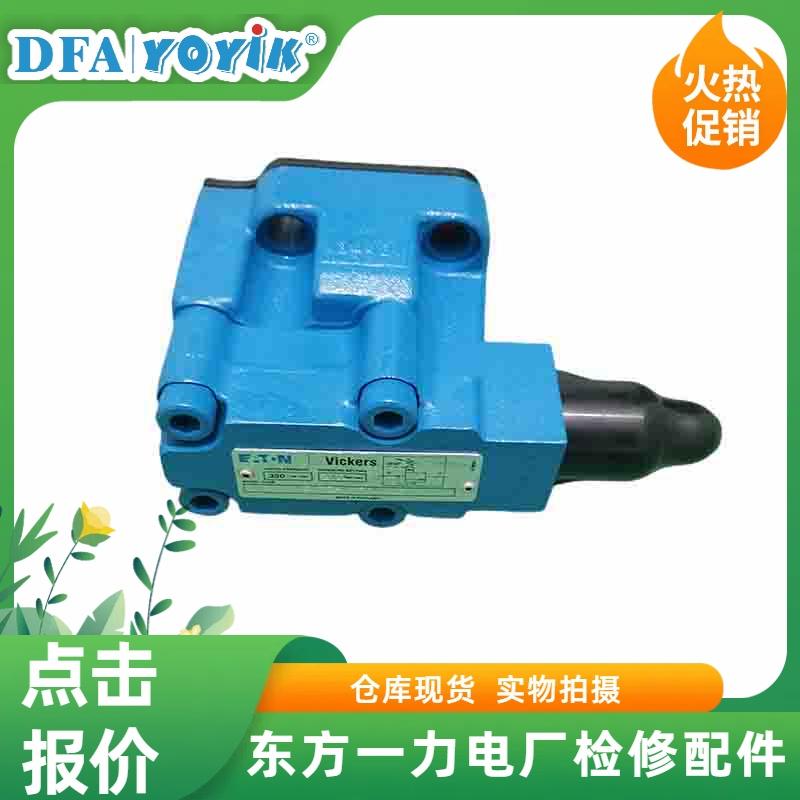

隔离阀 F3DG5S2-062A-220DC-50-DFZK-V/B08 是汽轮机 DEH 高压抗燃油系统油动机执行机构配套专用油路隔离阀，集成电磁驱动 + 手动操作双操作模式，供电规格 DC220V，50 通径，DFZK 防腐镀层，安装于油动机控制块进油口，作为高压 EH 油进入伺服控制回路的第一道切断关口。机组正常运行时阀门保持全开，高压抗燃油通过隔离阀输送至伺服阀、油动机油缸，完成调门 / 主汽门开度调节；在油动机、伺服阀检修工况，可通过电磁阀或手动操作关闭隔离阀，切断该路油动机高压供油，实现单套执行机构隔离检修，不影响机组其他汽门油动机正常供油。一旦隔离阀卡涩、内漏、拒动，会造成油动机无法隔离、检修泄压困难，或运行中误关导致调门突关，引发负荷大幅波动，是汽机 EH 油系统大修重点检查备件。汽机检修班组建立标准化巡检、在线试验、解体校验、拆装更换作业流程，保障 F3DG5S2-062A-220DC-50-DFZK-V/B08 隔离阀长期可靠动作。
问：隔离阀 F3DG5S2-062A-220DC-50-DFZK-V/B08 在电厂机组上安装位置，核心工作原理是什么？
答：F3DG5S2-062A-220DC-50-DFZK-V/B08 集成安装在主汽门、调门油动机的控制模块进油侧，处于 EH 高压油母管与伺服阀之间。型号释义：F3DG5S2 为阀体系列，062A 为结构形式，220DC 代表电磁线圈 DC220V 供电，50 代表 50 通径，DFZK 为阀体防腐处理，V/B08 为密封组件与接口规格。 工作原理：机组正常运行，电磁阀失电，隔离阀阀芯在油压作用下保持开启，高压抗燃油直通伺服阀，驱动油动机控制汽门开度；当需要对该油动机伺服阀、油缸开展检修，可远方送电驱动电磁阀，推动先导阀芯动作，切断主油路并将阀后油动机侧高压油泄压；同时配置手动操作机构，可现场就地手动关闭隔离阀，实现机械备份。阀关闭后，该油动机回路油压卸掉，实现单执行机构隔离，其余油动机油路不受影响；检修完成后，复位电磁阀，隔离阀重新打开，恢复供油。阀体采用抗燃油适配材质，DFZK 防腐镀层，耐高压、抗油液腐蚀，适配 EH 油高温高压工况。
问：隔离阀 F3DG5S2-062A-220DC-50-DFZK-V/B08 日常巡检项目，巡检周期和重点隐患？
答：机组正常运行阶段，运行班组每班就地巡检，汽机检修班组每周专项检查。巡检分为阀体外观、油管路状态、电磁阀线圈、阀位反馈、渗漏检查五大板块。
- 目视检查 F3DG5S2-062A-220DC-50-DFZK-V/B08 阀体、控制块无外渗漏油，阀体防腐涂层完好无脱落，各接头、密封面无滴油。EH 油渗漏会污染设备，引发火灾风险。
- 检查电磁线圈接线盒，接线紧固，无油污进水，电缆无老化破损，端子无氧化。核对线圈供电回路状态，无线圈过热异味。
- 检查阀体手动操作机构完好，无卡滞变形，阀位指示状态与运行状态匹配。
- 监控 DEH 画面油动机油压、阀位，确认油动机油压稳定，无无故波动，无隔离阀关闭报警。
- 定期核对油动机压力开关状态，确认隔离阀全开状态下油路通畅，无节流、压力损失异常。 巡检注意：机组带负荷运行时，严禁操作手动操作手柄；禁止敲击阀体，防止阀芯卡涩、密封面损伤。重点隐患：EH 油内杂质造成阀芯卡涩、密封件老化内漏、电磁线圈老化失效、O 型圈破损外漏。
问：隔离阀 F3DG5S2-062A-220DC-50-DFZK-V/B08 常见故障现象，故障成因和对应的检修处理方案？
答：故障 1：隔离阀无法关闭，油动机油路不能隔离，检修无法泄压。故障原因：阀芯被油中杂质卡涩；先导阀卡滞；电磁阀线圈损坏，无法驱动先导油路；弹簧疲劳失效。检修处置：停机泄压后拆解阀体，清洗阀芯阀套，检查抗燃油油质；测试电磁阀线圈电阻，线圈损坏更换电磁阀组件；阀芯拉伤、弹簧失效直接更换 F3DG5S2-062A-220DC-50-DFZK-V/B08 隔离阀。 故障 2：隔离阀关闭后内漏，阀后油压无法卸掉。故障原因：主阀芯密封面磨损、拉伤；杂质卡在密封面；密封件老化。检修处置：解体检查密封面，研磨修复轻微划痕；密封件老化、阀芯损伤直接更换隔离阀及全套密封组件。 故障 3：运行中隔离阀误关，油动机油压下跌，调门 / 主汽门回落，负荷波动。故障原因：电磁阀误带电；油压波动冲击；阀芯卡涩自关；控制回路信号故障。检修处置：检查电磁阀控制逻辑、接线，排查误发指令；检查油质，滤除油中杂质；阀体故障直接更换隔离阀。 故障 4：阀体或接头外渗 EH 油。故障原因：O 型密封圈老化、挤压破损；阀体紧固螺栓松动；接口密封面损伤。检修处置：泄压后重新紧固螺栓；更换全套密封件；阀体本体拉伤损坏，更换 F3DG5S2-062A-220DC-50-DFZK-V/B08。 故障 5：电磁阀通电，阀芯无动作。故障原因：线圈断线；供电电压不足；先导油路节流孔堵塞。检修处置：测量线圈电阻，检查 DC220V 供电；清理先导节流孔；线圈损坏更换电磁组件。
问：隔离阀 F3DG5S2-062A-220DC-50-DFZK-V/B08 停机检修、拆装与校验作业规范？
答：第一步，办理热力机械工作票，做好油动机相关安全措施，确认机组负荷、汽门状态，做好负荷限制，泄压隔离 EH 油供油，防止高压油喷出伤人；拍照记录阀体、油管、电磁阀接线编号。 第二步，释放该油动机执行机构全部残余油压，拆除阀体连接油管，标记油管方向，拆除 F3DG5S2-062A-220DC-50-DFZK-V/B08 隔离阀整体组件。 第三步，离线解体校验：拆解阀体，清洗阀芯、阀套、先导阀、节流孔，检查密封面、弹簧、O 型圈；测试 DC220V 电磁阀带电、失电动作可靠性；开展密封性试验，检查关闭状态内漏量；手动操作机构试验，确认手动开关动作灵活无卡涩。阀芯拉伤、密封失效、电磁阀动作不良则更换全新隔离阀。 第四步，更换全新密封套件，回装隔离阀至油动机控制块，按对角顺序均匀紧固连接螺栓，复原各油管接头，恢复电磁阀接线。 第五步，油系统充油，缓慢建立 EH 油压，检查阀体、接头无外渗漏；远方操作电磁阀，测试隔离阀开关动作，核对阀后油压变化，验证隔离泄压功能；测试手动操作功能。 第六步，投入油动机，DEH 画面检查油动机油压、阀位稳定，无压力异常波动，试验合格，验收工作票。 重要注意事项：EH 油检修做好防火措施；拆装前必须彻底泄压；拆装过程严防杂质进入阀体，油质不合格禁止投运；密封件必须配套更换。
问：隔离阀 F3DG5S2-062A-220DC-50-DFZK-V/B08 备件选型、储存保管以及采购注意事项？
答：采购备件确认完整型号 F3DG5S2-062A-220DC-50-DFZK-V/B08，核对线圈供电 DC220V、通径 50、阀体防腐 DFZK、密封组件 V/B08，匹配油动机控制块安装接口、油路接口，配套同型号密封件。备件存放于汽机备件库房，干燥防尘，避免磕碰损伤精密阀芯密封面，电磁阀线圈做好防潮保护，密封件避光低温存放，防止橡胶老化。
