一、产品概述

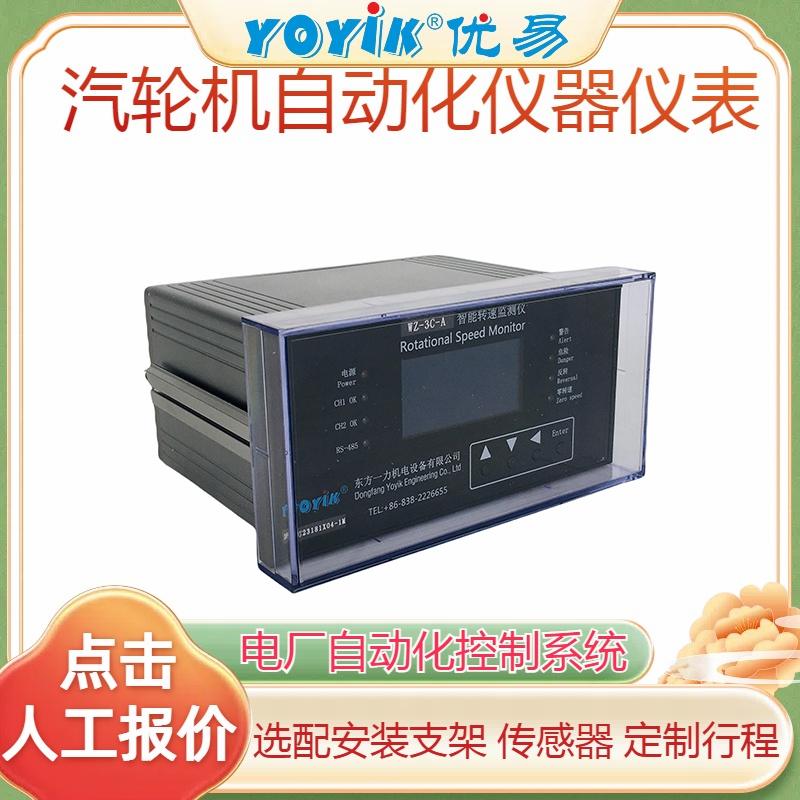

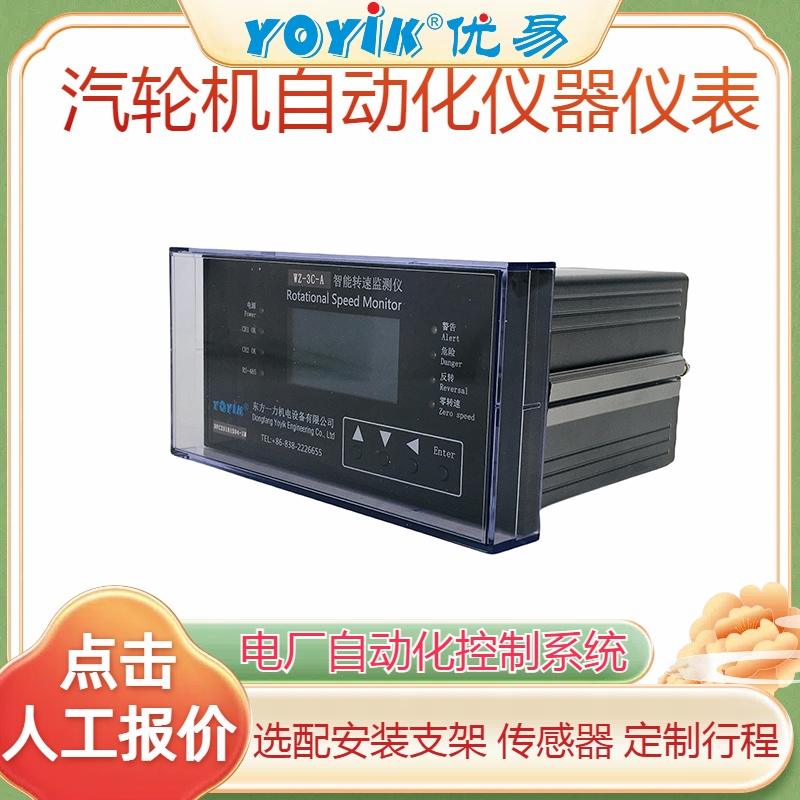

智能转速表WZ-3C-A是电厂TSI监测系统内的专用监测仪表，主要配套各类磁电式转速传感器使用，接收转轴齿轮产生的脉冲信号，完成转速计算、实时显示、信号变送以及越限报警保护，是汽轮机、风机、水泵等大型旋转机组安全监测链条里非常关键的二次仪表。 机组启停、正常带负荷运行过程中，转子转速变化直接反映设备运行状态。这款转速表能够持续采集转速数据，一方面在控制柜本地直观展示转速读数，另一方面输出标准信号传输至中控系统，方便运行人员远程监控；一旦转速达到设定阈值，仪表会触发报警接点输出，为机组超速、低速、反转工况提供预警与保护动作信号，规避转子超速带来的重大设备风险。仪表自带参数记忆功能，断电后预先设置好的量程、报警阈值、齿轮齿数等参数不会丢失，重新上电后可以直接投入使用，减少每次停机后的重复调试工作量。
二、电厂现场应用价值
在火力发电厂，汽轮机的转速监测是整个机组安全管控的重中之重。机组冲转、暖机、升速、并网、甩负荷等各个阶段，运行人员都需要依靠转速表反馈的数值判断转子状态。WZ-3C-A可以适配多种现场工况，除汽轮机主设备外，还可应用在引风机、送风机、循环水泵、空压机等各类高速旋转辅机设备上。 仪表自带多级报警逻辑，可分别设置低速预警、超速预警、超速危险等不同档位，还能配置报警延时，用来过滤现场瞬时干扰脉冲，减少不必要的误报警。同时内置传感器断线检测功能，当前端转速探头线路松动、断线时，仪表可以识别故障状态，及时提示运维人员，避免传感器失效后，出现无监测保护的盲区。输出的标准信号能够直接对接电厂DCS控制系统，实现转速数据集中采集、历史曲线存储，方便事后做事故复盘与状态分析。
三、日常巡检要点
电厂运维班组日常巡检，重点从显示状态、指示灯、接线、环境几个方面检查这台智能转速表。 第一，观察面板数码管显示，确认转速数值稳定，没有无规律大幅度跳变、黑屏或者乱码现象，对比中控DCS画面上的转速读数，核对本地显示和远程数据是否保持一致。 第二，查看面板报警指示灯，正常运行状态下报警灯应处于熄灭状态，如果报警灯常亮或者闪烁，需要第一时间记录，排查是真实转速超限，还是信号干扰、参数漂移、传感器线路问题。 第三，检查仪表安装位置，柜体内部通风情况，仪表表面不能堆积大量灰尘、油污；柜体要做好防潮，避免水汽侵蚀仪表内部电路板。查看背板接线端子，确认信号线、供电线紧固，屏蔽层接地规范，没有线缆老化、破皮、虚接的情况。 第四，巡检时留意仪表周边环境，控制柜内不能有持续强振动，振动长期作用会造成板卡焊点脱焊、端子松动，进而引发信号异常。
四、常见现场故障与排查思路
- 仪表无转速显示，屏幕数值保持为零。先确认仪表供电是否正常，电源回路有无空开跳闸；再检查前端转速传感器，探头与齿轮间隙是否合适，信号线是否断线、端子松脱。可以单独测试传感器脉冲输出，判断故障源头在探头还是转速表本体。
- 转速读数频繁跳动，数值不稳定。这类问题大多来自电磁干扰。优先检查信号屏蔽线缆接地是否单点接地，信号线和动力电缆不要同槽敷设；清理传感器探头表面油污、金属铁屑，铁屑吸附在探头端部会改变磁路，造成脉冲信号紊乱。
- 无故出现误报警。进入仪表菜单核对报警阈值、报警延时参数是否被改动；检查齿轮齿面有无磨损、缺齿，齿形损坏会产生异常脉冲；排查线路是否存在间歇性短路，必要时增加信号滤波设置，延长报警延时，过滤瞬时干扰信号。
- DCS收不到转速变送信号。检查4-20mA输出回路接线，确认回路没有开路；核对仪表内部变送量程设置，和中控侧组态量程保持匹配。
五、维护保养与检修注意事项
日常维护以清洁、紧固、检查为主，不需要频繁开盖。定期清理仪表外壳灰尘，清扫柜体内部粉尘，防止粉尘堆积造成电路板漏电。机组大修期间，建议对转速表进行校验，核对转速测量精度，重新确认各级报警动作值，测试继电器接点动作是否可靠。 仪表菜单内参数修改，必须由熟悉TSI系统的专业人员操作，修改前做好参数记录，防止误改量程、齿数参数，造成监测失真。拆装接线前，要做好标记，断电操作，避免带电拔插信号线损坏仪表内部信号板。 仪表存放环境保持干燥通风，避免高温、潮湿、腐蚀性气体环境。长期备件存放时，做好防尘防护，定期检查，保障临更换时可以快速投运。
六、产品小结
WZ-3C-A智能转速表是电厂旋转机械转速监测保护的成熟仪表，兼顾本地显示、信号远传、多级报警保护，兼容多种磁电式转速传感器，适配汽轮机及各类大型辅机。在电厂长期连续运行场景下，抗干扰能力强，参数保存稳定，方便运维人员巡检、校验与故障排查，能够为旋转机组的转速安全监测提供稳定可靠的数据支撑，是TSI监测系统内不可缺少的配套监测设备。
