EH油泵出口软管16G2AT-HMP(DN25)-DK025-1400 系统兼容性及运行重要性分析

1 概述

1.1 说明

本文针对电厂汽轮机EH油泵出口专用高压软管16G2AT-HMP(DN25)-DK025-1400，结合火力发电机组EH抗燃油系统高压脉冲、介质腐蚀、持续泵体振动、高油液洁净度等严苛现场工况，全方位解析产品压力适配性、介质相容性、接口尺寸匹配度、减振缓冲性能。明确该款专用软管在EH高压液压油路中的不可替代性，同时列明非标替换配件的现场运行隐患，为电厂运维、设备选型、备品采购、管路改造提供权威、合规的原厂技术参考依据。

1.2 设备安装点位

出口软管16G2AT-HMP(DN25)-DK025-1400安装于EH主油泵出口与高压蓄能器供油母管衔接位置，属于EH高压油路关键一级承压部件，长期处于系统压力峰值、振动幅值最大的工作区域，是汽轮机DEH数字电液调节系统动力油路不可或缺的柔性缓冲与输送配件。

2 汽轮机EH油系统核心运行工况

汽轮机EH液压控制系统以磷酸酯抗燃油为动力介质，负责主汽阀、调节汽阀精准液压控制，保障机组负荷稳定调节与安全遮断保护，系统运行工况严苛，对配套高压软管有着极高硬性技术要求，核心工况特点如下：

高压交变脉冲工况：系统额定工作油压16MPa，机组升降负荷、调门频繁启闭会产生持续性压力冲击，瞬时峰值压力可达20MPa，设备全年运行需承受数百万次压力交变循环；
强腐蚀特殊介质：系统介质为磷酸酯抗燃油，化学极性强，普通通用液压橡胶软管会快速出现内壁溶胀、起皮、颗粒脱落问题，直接损伤伺服阀等微米级精密液压元件；
24h持续机械振动：柱塞式EH油泵全天不间断运行，泵端产生高频轴向+径向复合振动，刚性硬管无法缓冲振动应力，极易引发管路焊缝开裂、密封面渗漏等故障；
严苛油液洁净度要求：系统油液洁净度标准为NAS 6~8级，管路内部严禁胶体碎屑、金属杂质析出，否则会直接造成伺服阀卡涩、调门摆动、机组负荷波动异常；
宽温域冷热交替环境：系统常规运行油温40℃-55℃，油泵本体局部温升最高可达95℃，机组启停伴随大幅冷热温差冲击，同时汽机厂房长期处于高温、高湿、多油烟复杂环境。

3 产品基础规格参数

序号	参数项目	标准技术参数
1	型号	16G2AT-HMP(DN25)-DK025-1400
2	软管结构形式	多层钢丝编织、耐磷酸酯抗燃油专用高压软管总成
3	公称通径	DN25
4	成品有效长度	1400mm
5	连接接头规格	DK025一体式高压金属硬密封接头
6	额定工作压力	21MPa
7	最小爆破压力	≥64MPa
8	适配介质	磷酸酯抗燃油（EH系统专用）
9	长期适用温度	-40℃~120℃
10	脉冲疲劳寿命	≥100万次循环，无分层、无鼓包、无渗漏

4 全维度系统兼容性分析

4.1 压力系统兼容性：适配高压脉冲工况，安全冗余充足

本款软管额定工作压力21MPa，高于EH系统额定16MPa运行油压，承压安全冗余充足，爆破压力安全系数达4倍以上，完全契合电厂高压液压管路设计标准。双层钢丝均匀编织增强结构，可长效吸收油泵出口高频压力脉冲，平稳高压母管油压；DN25标准通径与原厂管路完全匹配，1400mm标准成品长度沿程压力损耗≤0.08MPa，不会产生节流降压问题，保障汽机调门、主汽阀响应速度达标，杜绝阀门动作滞后、机组负荷波动等调节异常问题。

4.2 介质化学兼容性：专属耐油材质，适配抗燃油介质

软管内壁采用原厂改性耐磷酸酯专用橡胶材质，针对EH抗燃油化学特性做专项配方优化，长期浸泡运行胶体溶胀率远低于行业通用标准，不会出现内壁软化、开裂、胶体脱落等问题。整机采用一体式压接工艺，接头与软管无缝贴合，无介质渗透缝隙，从源头杜绝高压抗燃油渗漏风险。同时成品采用无尘无屑生产工艺，内壁光滑洁净，出厂全程密闭冲洗，完全匹配EH系统NAS 6~8级油液洁净度要求，避免油质污染损伤系统精密元件。

4.3 接口与尺寸兼容性：标准通用尺寸，无需管路改造

接头通用适配：标配电厂液压系统通用DK025金属硬密封接头，适配国内主流机型EH油泵标准接口，无需加装转接接头，减少额外泄漏隐患点；
形变补偿适配：1400mm标准长度可同步补偿泵体振动位移、管路冷热胀缩形变，释放管路装配应力，避免硬拉扯导致的管路开裂、接头渗漏；
现场安装适配：柔性结构兼容现场管路安装微小偏差，拆装便捷，更换备品无需切割、焊接原有刚性管路，适配电厂标准化检修流程。

4.4 环境与振动兼容性：隔绝系统共振，适配机房恶劣工况

该软管核心设计功能为泵端振动隔离，可有效切断EH油泵高频振动向高压母管、蓄能器、液压执行机构全域传递，避免整条高压油路共振疲劳。外层橡胶采用耐候专用配方，具备优异的耐臭氧、耐潮湿、耐油烟、耐老化性能，可长期适应汽机厂房高温高湿、油烟富集的复杂工况，外层胶体不开裂、内部钢丝增强层不锈蚀，保障全生命周期稳定运行。

5 出口软管16G2AT-HMP(DN25)-DK025-1400在EH油系统中的核心运行价值

5.1 稳定系统油压，保障机组调节精度

油泵出口为EH系统压力最高点，软管作为油路第一道输送缓冲部件，直接决定母管油压稳定性。专用软管可有效缓冲压力脉冲，维持系统油压恒定；若配件耐压、通径不达标，会造成油压频繁波动、蓄能器补压不足，进而引发调门动作迟缓、机组调节精度下降，影响机组并网与变负荷运行稳定性。

5.2 全域减振防护，延长整套液压设备寿命

若取消柔性软管采用硬管直连，泵体高频振动会传导至整条高压油路，加速油泵配流盘磨损、管路焊缝疲劳开裂、阀门密封垫老化失效、蓄能器气囊损坏。本款专用柔性软管可实现振动解耦，阻断振动传递路径，大幅降低EH系统全链路设备故障率，有效延长各类液压备品备件使用寿命。

5.3 杜绝油路泄漏，规避机组停机与消防安全风险

磷酸酯抗燃油虽具备阻燃特性，但高压泄漏后接触高温热力管道仍存在机房起火隐患；同时高压油路突发爆管、渗漏，会直接触发系统油压低保护，造成机组非计划停运，带来高额发电经济损失。产品双层钢丝增强结构+一体式密封接头双重防护，彻底规避泵出口渗漏、爆管故障，筑牢EH系统安全运行防线。

5.4 守护油液洁净度，保护核心精密液压部件

EH系统伺服阀内部节流间隙仅有微米级别，对油液杂质敏感度极高。本款专用软管无胶体脱落、无介质析出，可长期维持系统油液洁净度，避免伺服阀卡涩、调门摆动故障，减少精密液压部件检修频次与运维成本。

5.5 适配标准化检修，缩短机组检修窗口期

全规格标准化设计，备品可直接原位互换，油泵检修、备品更换无需改动原有管路结构，大幅缩减现场检修工时，完美匹配电厂机组短时停机检修的工作要求。

6 非标替代配件运行风险警示

非标替换配件类型	核心不兼容缺陷	现场实际故障后果
普通通用液压软管	胶体不耐抗燃油，内壁快速腐蚀溶胀	油液快速劣化、伺服阀卡涩、油路滤芯频繁堵塞
单层钢丝低压软管	耐压等级不足，抗脉冲疲劳性能差	软管鼓包、突发爆管、机组油压保护跳闸
非标长度/非标通径软管	油路节流损耗大，无形变补偿余量	系统供油压力不足、管路拉扯开裂、接头持续性渗油
非标准转接接头软管	增加额外密封点位，密封可靠性下降	振动工况下接头渗油，提升机房消防安全隐患

7 技术总结与现场安装运维规范

7.1 全文技术总结

16G2AT-HMP(DN25)-DK025-1400软管从承压能力、介质适配、接口尺寸、减振性能、机房环境五大维度，完全匹配汽轮机EH油泵出口全工况运行要求，为该安装点位专属定制配件，普通通用液压软管无法等效替代；
该软管属于EH系统关键安全承压部件，直接关联机组调节稳定性、设备使用寿命及机房消防安全，现场运维严禁随意更换非标、低配替代配件；
产品各项性能指标完全符合国内火力发电厂液压系统设计与运维标准，可直接用于机组新装、管路改造、备品更换项目。

7.2 现场安装与日常运维规范

安装施工时禁止强行扭曲软管，禁止小于产品规定最小弯曲半径安装，保留原有柔性行程，不得硬性固定管路，避免丧失减振补偿功能；
日常巡检重点排查软管外层胶体龟裂鼓包、接头密封处渗油、外层钢丝锈蚀等异常情况；
遵循电厂预防性运维准则，建议每2-3年开展计划性备品更换，规避长期疲劳老化引发的突发故障；
备品储备及现场更换必须选用完整同型号产品，严禁私自更改软管长度、通径、接头规格。

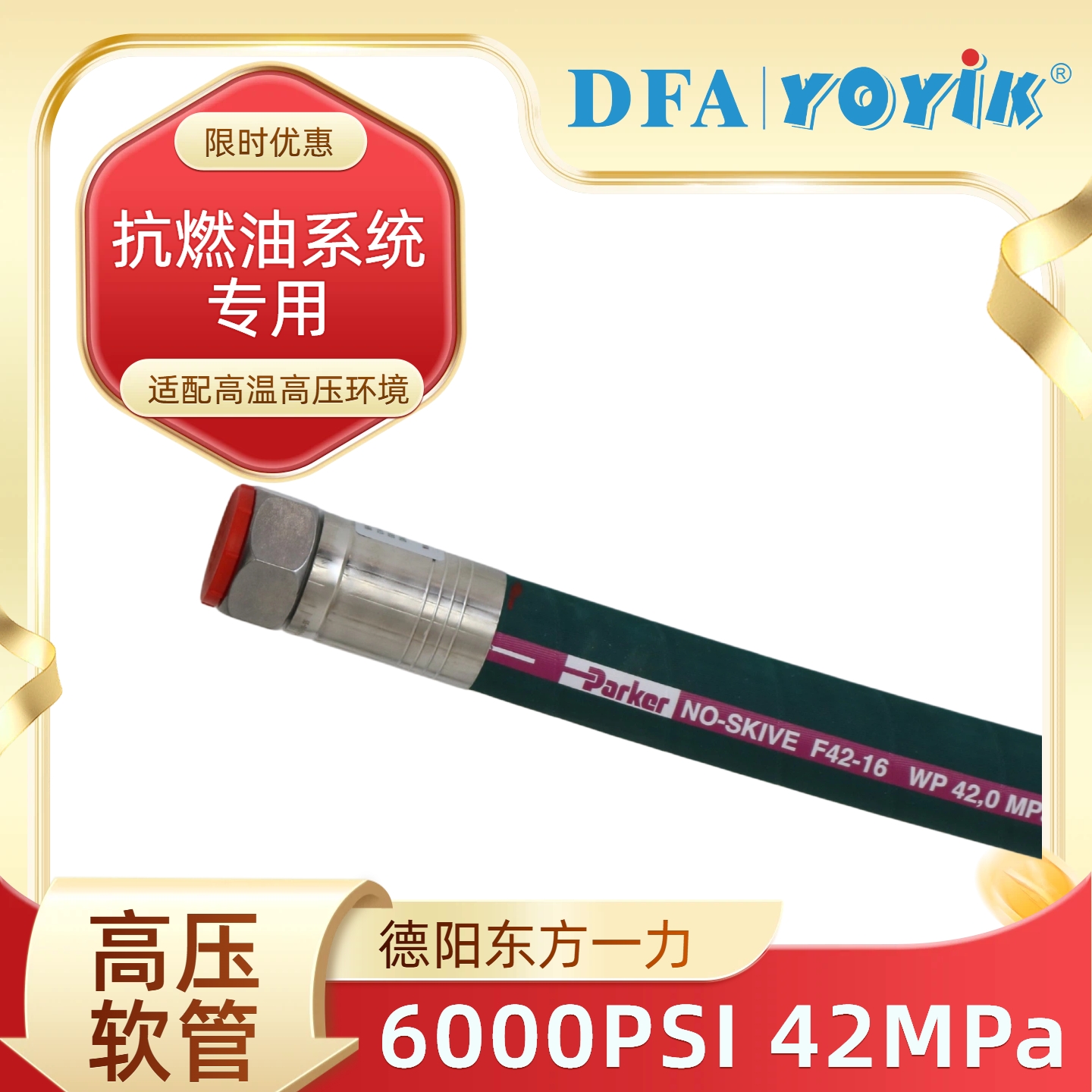

出口软管16G2AT-HMP(DN25)-DK025-1400
