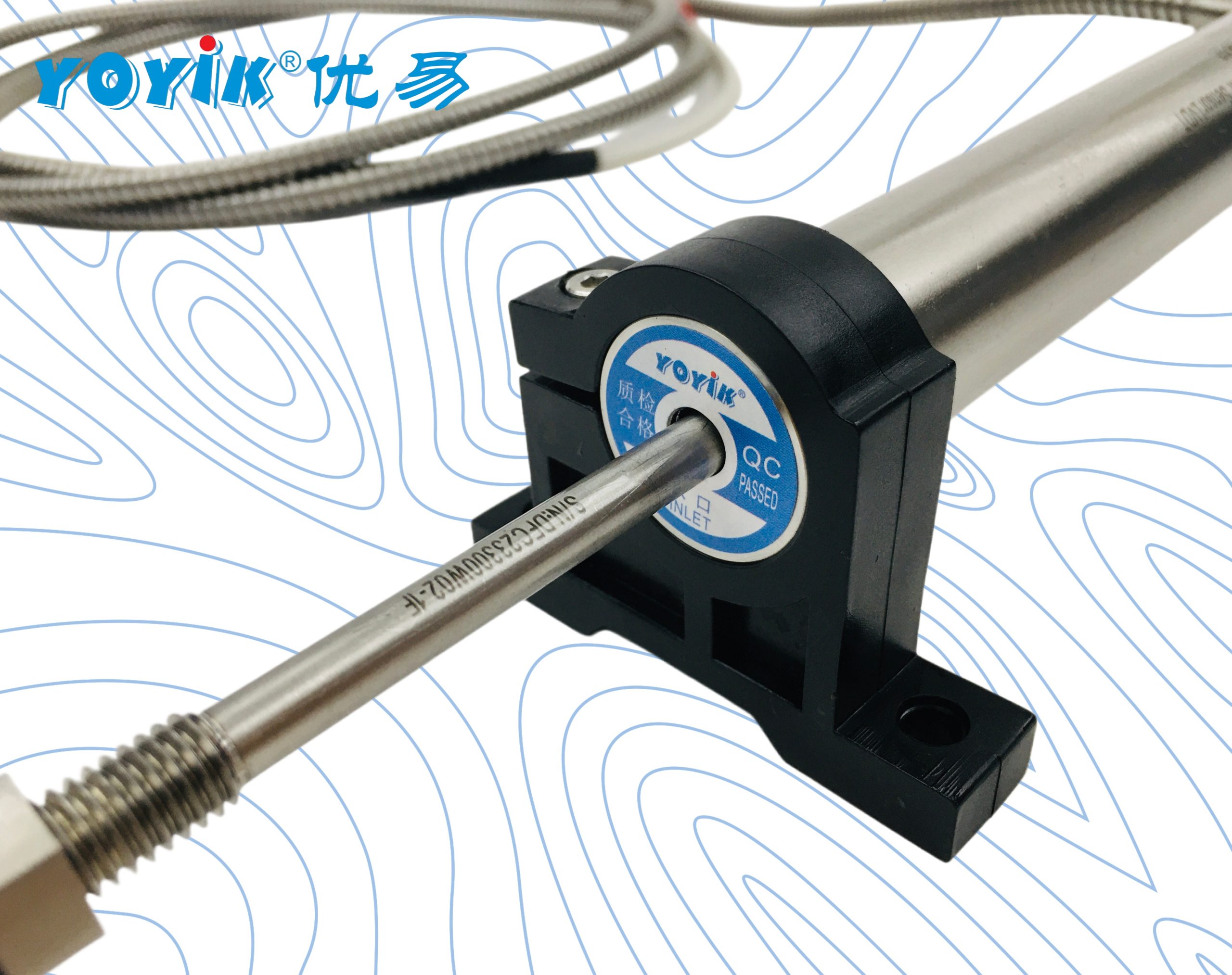

位移传感器 FRD.WJA2.602

1. 位移传感器FRD.WJA2.602产品概述

2. 位移传感器FRD.WJA2.602核心技术参数

• 测量量程：0-602mm（精准匹配主流汽轮机调节型油动机的有效行程范围，预留安全裕度）
• 测量精度：线性度误差≤±0.25%FS，重复定位精度≤0.05mm，满足高调门开度的高精度监测需求
• 输出信号：4-20mA电流信号或0-10V电压信号（可按需定制），抗干扰能力强，支持长距离传输
• 工作电压：DC 24V（适配电厂控制系统标准供电）
• 环境适应性：工作温度-40℃~150℃，防护等级IP65，抗振动能力达20g（2kHz），可耐受电厂高温、强振动、多油雾及电磁干扰环境
• 结构设计：采用初级线圈+双次级线圈结构，内置可移动铁芯，铁芯与线圈设计合理间隙，搭配导向结构，确保铁芯自由运动，减少摩擦影响
• 灵敏度：2~10mV/V/mm，信号转化效率高，可快速捕捉微小位移变化
• 漂移：≤0.03%FS/℃，可抵消温度漂移对测量结果的影响，确保长期运行信号稳定
• 安装方式：法兰式安装，接口通用，适配电厂现有油动机、调门安装尺寸

3. 位移传感器FRD.WJA2.602电厂安装位置

• 汽轮机高调门：安装在汽轮机高压调门的执行机构上，直接测量高调门的开度位移，实时反馈调门实际开启程度，为进汽量调节提供直接依据
• 汽轮机油动机：安装在高压、中压油动机缸体上，与油动机活塞杆刚性连接，测量活塞杆的直线位移（0-602mm），间接反映调门开度，与高调门位移信号形成双重验证
• 顶轴装置：部分机组用于监测顶轴装置的位置变化，确保汽轮机盘车及启动时轴系得到可靠支撑，避免轴系磨损

4. 位移传感器FRD.WJA2.602电厂应用重要性

• 保障高调门精准调节：高调门是汽轮机进汽量调节的核心部件，其开度精度直接决定机组转速和负荷的稳定性。该传感器精准测量高调门开度位移，将信号反馈至DEH控制系统，控制系统根据信号偏差调整伺服阀指令，控制油动机动作，实现高调门开度的精准调节，确保进汽量与机组负荷、转速精准匹配，提升机组发电效率和运行稳定性。其602mm量程与主流汽轮机油动机行程匹配，可保障全程调节精度，满足机组变负荷、一次调频或AGC快速响应需求。
• 防范机组运行风险：通过实时监测高调门、油动机位移，可及时发现调门卡涩、油动机故障、密封件磨损等异常情况（如位移信号异常、无变化），控制系统立即触发报警，提醒运维人员及时排查故障，避免因调门调节失灵导致机组超速、负荷骤变等严重事故，守护机组安全运行。相较于传统传感器，其无接触、无磨损的设计，使用寿命更长，可减少故障发生概率。
• 提升运维效率：位移信号实时上传至DCS系统，运维人员可远程监测高调门、油动机的运行状态，通过分析信号变化趋势，预判部件磨损、老化情况，提前开展维护保养，减少非计划停机时间；同时，该传感器安装便捷、免复杂调试，可直接替换旧传感器，大幅缩短检修工时，降低运维成本。在多个区域电厂的技改项目中，替换原装进口同类传感器后，三年内故障率为零，验证了其可靠性。

5. 位移传感器FRD.WJA2.602适用电厂机组范围

• 火电机组：300MW、600MW、1000MW亚临界、超临界、超超临界燃煤发电机组，适配东方汽轮机、上海汽轮机、哈尔滨汽轮机等主流机组的高调门、油动机位移监测
• 核电机组：600MW、1000MW级核电机组，适配核电厂常规岛汽轮机高调门调节系统，满足高精度、高可靠性监测需求
• 其他机组：燃气轮机发电机组（300MW-600MW）、抽汽式汽轮机机组，适配其高调门、油动机的位移监测与调节需求，尤其适合安装空间狭小的场景

6. 位移传感器FRD.WJA2.602运维要点

• 定期校准：每6个月对传感器进行一次线性度和零点校准，使用标准位移校准仪，确保测量精度符合要求；校准后做好记录，便于后续追溯。
• 日常检查：每周检查传感器的安装牢固性、接线密封性，避免因振动导致传感器移位或接线松动；清理传感器表面的油垢、灰尘，检查铁芯运动是否顺畅，避免卡涩影响测量精度。
• 故障处理：若出现信号漂移、波动过大，需检查电源稳定性、接线是否接触不良，或传感器是否受到电磁干扰；若出现信号丢失，需拆解检查内部线圈及信号处理模块，必要时更换传感器；若测量精度下降，需重新校准或检查机械连接部位。
• 更换规范：更换时需先切断DEH系统相关电源，拆卸传感器时避免损伤铁芯及连接结构；新传感器安装后需调整零点，确保位移信号与调门、油动机行程同步，测试信号正常后再投入使用。
