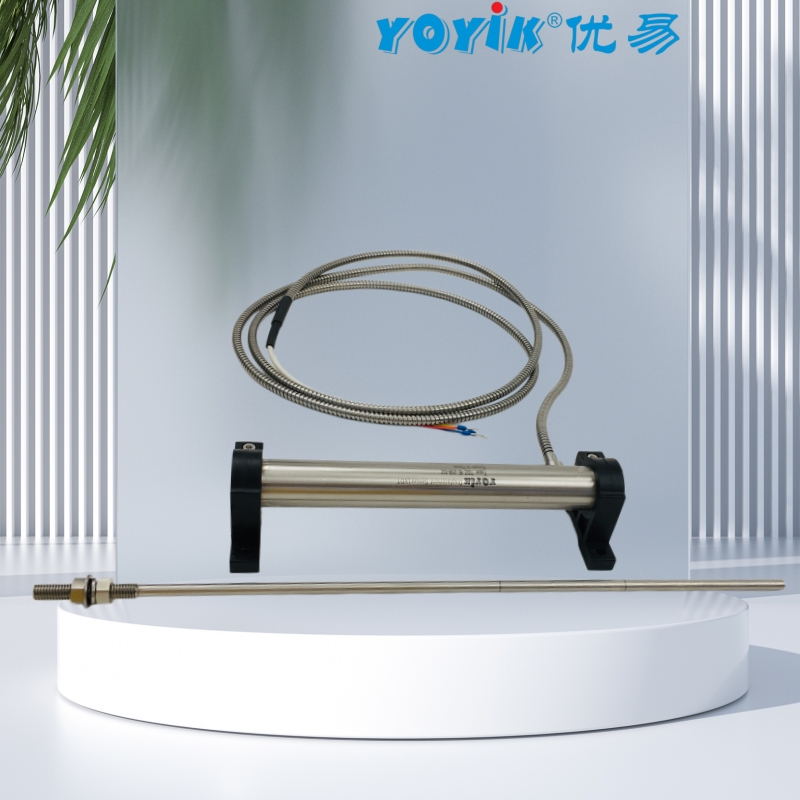

位移传感器FRD.WJA2.608 电厂DEH系统优选 信号稳定，抗干扰能力拉满

1. 位移传感器FRD.WJA2.608产品概述

2. 位移传感器FRD.WJA2.608核心技术参数

• 测量量程：0-125mm（精准匹配汽轮机调节型油动机的有效行程范围）
• 测量精度：线性度误差≤±0.1%FS，重复定位精度≤0.02mm，满足汽轮机调门开度的高精度控制需求
• 输出信号：4-20mA电流信号（默认，抗干扰能力强，适配长距离传输）或0-5V电压信号（可定制）
• 工作电压：DC 24V（适配电厂控制系统标准供电）
• 环境适应性：工作温度-20℃~150℃，防护等级IP65，抗振动加速度≤5g，可抵御汽轮机运行时的高温、振动及油雾侵蚀
• 结构设计：采用初级线圈+双次级线圈结构，内置可移动高磁导率合金铁芯，无接触、无磨损，机械寿命长
• 信号处理：内置激励信号发生器、信号放大器及滤波电路，可剔除电磁干扰，确保信号稳定
• 安装方式：法兰式安装，机械接口与汽轮机油动机缸体完全匹配，安装便捷
• 输出阻抗：≤500Ω，兼容电厂DCS系统AI模块输入特性

3. 位移传感器FRD.WJA2.608电厂安装位置

• 汽轮机油动机：安装在汽轮机高压、中压油动机缸体上，通过机械结构与油动机活塞杆刚性连接，实时测量活塞杆的直线位移（0-125mm），反馈油动机动作行程，进而反映调门开度
• 汽轮机调门连杆机构：安装在调门连杆的关键位置，辅助测量调门的实际开度，与油动机位移信号形成双重验证，提升调节精度
• 汽轮机胀差监测点：部分机组用于监测汽轮机转子与气缸的胀差变化，捕捉微小位移变化，避免动静部件摩擦

4.位移传感器FRD.WJA2.608 电厂应用重要性

• 实现汽轮机精准调节：实时测量油动机活塞杆位移，将信号反馈至DEH控制系统，控制系统将实际位移与目标位移对比，计算偏差值，进而调整伺服阀开度，控制油动机动作，实现调门开度的闭环控制，确保汽轮机进汽量、转速及负荷精准匹配，提升机组发电效率。其0-125mm量程既预留安全裕度避免超程饱和，又保障全程分辨率优于0.05%，确保DEH系统能识别小于0.3mm的阀门微调动作。
• 保障机组运行安全：通过精准监测油动机行程，可及时发现调门卡涩、油动机故障等异常情况（如位移信号异常波动、停滞），控制系统触发报警，提醒运维人员及时排查故障，避免因调门调节失灵导致机组转速、负荷波动，防止发生机组超速、闷缸等严重事故。同时，若传感器输出信号丢失或超出正常量程，系统会判定为传感器故障，自动切换至备用控制逻辑，保障机组安全运行。
• 辅助故障诊断与运维：位移信号可实时上传至DCS系统，运维人员通过分析信号变化趋势，可预判油动机、调门等部件的磨损、老化情况，提前开展维护保养，减少非计划停机概率；同时，信号数据可用于机组故障追溯，为故障分析提供精准的数据支撑，降低运维成本。

5. 位移传感器FRD.WJA2.608适用电厂机组范围

• 火电机组：300MW、600MW、1000MW亚临界、超临界、超超临界燃煤发电机组，适配东方汽轮机、上海汽轮机、哈尔滨汽轮机、西门子等主流汽轮机型号的油动机位移监测
• 核电机组：1000MW级压水堆核电机组（如CPR1000、AP1000），适配核电厂常规岛汽轮机调节系统，满足高精度位移监测需求
• 其他机组：燃气轮机发电机组（300MW-600MW）、抽汽式汽轮机机组，适配其油动机、调门的位移监测与调节需求

6. 位移传感器FRD.WJA2.608运维要点

• 定期校准：每6个月对传感器进行一次线性度校准，使用标准位移校准仪，确保测量精度符合要求；校准后记录校准数据，建立运维档案。
• 日常检查：每周检查传感器的安装牢固性、接线密封性，避免因振动导致接线松动或传感器移位；清理传感器表面的油垢、灰尘，检查铁芯运动是否顺畅，避免卡涩影响测量精度。
• 信号监测：实时监测DCS系统中的位移信号，若出现信号漂移、波动过大或信号丢失，需检查传感器接线、电源及机械连接情况，必要时拆解检查内部线圈及信号处理模块。
• 更换规范：更换时需先切断DEH系统相关电源，拆卸传感器时避免损伤铁芯及连接结构；新传感器安装后需进行零点校准与线性度验证，确保信号与油动机行程同步，测试正常后再投入使用。
