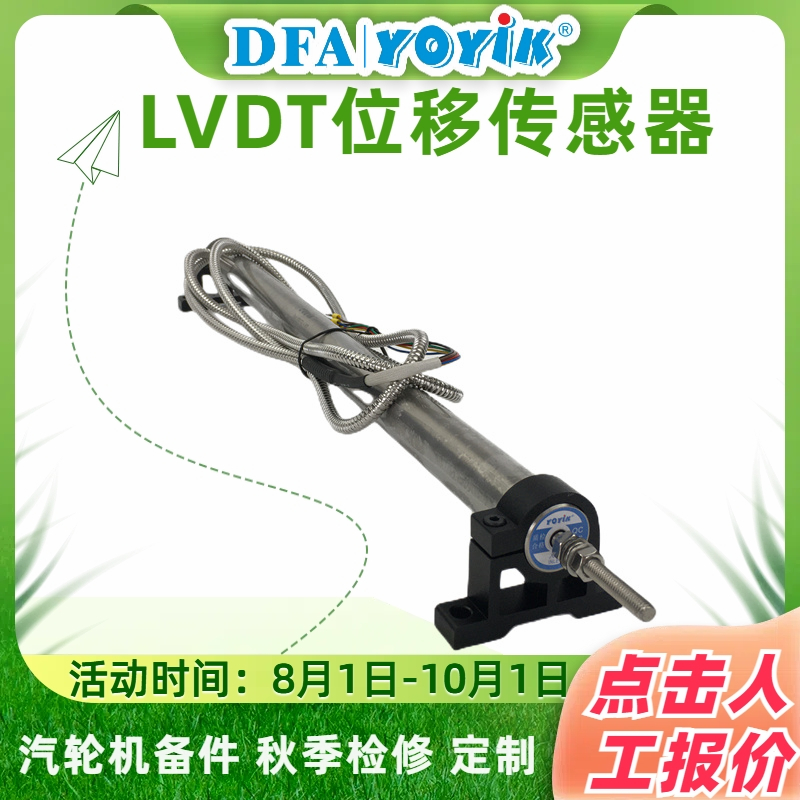

位移传感器4000TDZ-A引出线超5米对测量有没有影响?

位移传感器4000TDZ-A引出线超5米对测量有没有影响?

一、位移传感器4000TDZ-A超5米引线的核心影响:电厂场景数据化剖析​

在电厂汽轮机、水轮机等关键设备的位移监测中,4000TDZ-A传感器引线超5米会引发多重问题,具体影响可通过下表快速定位:​​

影响维度​

底层原因分析​

电厂真实案例(含设备类型)​

量化影响结果​

测量精度衰减​

低电平模拟信号(如0-10V)因导线电阻、分布电容损耗​

1.火电300MW机组(汽轮机轴向位移):引线8米,测量值±0.05mm漂移;

2.水电厂(水轮机径向位移):引线10米,实际偏差0.12mm​

5-8米误差增加0.03-0.08mm,相对误差3%-8%​

电磁干扰加剧​

长引线形成“信号接收天线”,耦合电厂强电磁(如6kV电缆、变频器谐波)​

热电联产机组(引风机振动监测):引线7米(靠近6kV电缆桥架),数据高频抖动0.04-0.06mm,DCS误判超标​

信号畸变(正弦波→锯齿波),触发设备保护误动作​

供电系统不稳​

长距离传输导致线路压降,传感器供电不足(标准12-24VDC)​

核电辅助厂房(泵组位移监测):引线延长后,传感器间歇性无输出,排查为压降1.5V触发自我保护​

10米引线压降1-2V,内部放大电路异常​

环境因素叠加​

电厂高温(如汽轮机区域)增导线电阻,高湿(电缆沟)降绝缘性能​

燃煤电厂(锅炉引风机):电缆沟高湿环境,引线绝缘电阻降至5MΩ,出现漏电隐患​

高温使信号衰减增20%,绝缘电阻需≥10MΩ才达标​

​

二、电厂场景落地解决方案:分步骤实施指南​

位移传感器4000TDZ-A针对超5米引线问题,需结合电厂设备布局、电磁环境特点,按“优先级”推进解决方案,具体如下表:​​

实施优先级​

解决方案方向​

具体操作步骤​

关键执行要点​

预期效果验证标准​

1(首选)​

缩短引线+信号转换​

1.重新规划传感器安装位,尽量靠近PLC/DCS模块,控制引线≤5米;

2.若无法移动,在传感器3米内装信号隔离器/变送器,将低电平信号转为4-20mA标准电流信号​

变送器需选工业级(-20~70℃工作温度),4-20mA信号抗干扰能力是模拟电压的3倍以上​

信号传输损耗≤1%,测量误差控制在±0.02mm内​

2(辅助)​

电缆选型与敷设优化​

1.选用双绞屏蔽电缆(RVVP2×1.0或3×1.0),屏蔽层单端接地(仅信号接收端接地);

2.与高压电缆、变频器电缆间距≥0.5米,交叉时垂直敷设​

避免屏蔽层两端接地形成“地环流”,电缆需穿镀锌管防护(防粉尘、机械损伤)​

电磁干扰抑制率≥80%,绝缘电阻稳定≥10MΩ​

3(保障)​

供电与信号强化​

1.采用独立稳压电源(纹波≤50mV),引线近5米时提电压(如12V→15V)补偿压降;

2.信号接收端加装RC滤波电路(1kΩ电阻+0.1μF电容)​

稳压电源需带过载保护,RC滤波参数需匹配传感器信号频率(通常0-1kHz)​

供电电压波动≤0.5V,高频干扰(≥1kHz)滤除率≥90%​

4(长效)​

定期维护校验​

1.每季度:用摇表测引线绝缘电阻,检查屏蔽层是否破损、接头是否松动;

2.每年:用标准位移台(精度±0.001mm)校准传感器零位与增益​

绝缘测试需断电进行,校准数据需记录存档

维护后测量误差回归±0.02mm内,无漂移现象​

​

三、位移传感器4000TDZ-A在电厂运行注意事项

1.关键设备场景(汽轮机、发电机)​

·
这类设备位移监测直接关联机组启停,不允许超5米引线“无补偿使用”,必须优先执行“信号转换”方案;​

·
安装变送器时,需远离汽轮机高温区域(表面温度≥150℃),可加装散热支架,避免变送器因高温失效。​

2.恶劣环境场景(锅炉、凝汽器周边)​

·
高温区域(如锅炉附近)需选耐温≥125℃的氟塑料屏蔽电缆,替代普通PVC电缆;​

·
高湿区域(如凝汽器下方)需对引线接头做防水处理(用热缩管+防水胶包裹),电缆桥架需加排水孔,避免积水浸泡。​

3.改造项目场景(老厂设备升级)​

·
老厂电缆沟可能存在“多设备电缆混敷”情况,新增传感器引线需单独穿管,与原有高压电缆、控制电缆物理隔离;​

·
改造后需进行“带负荷测试”:模拟机组满负荷运行(电磁干扰最强状态),连续监测24小时,确保数据无抖动、无漂移。
