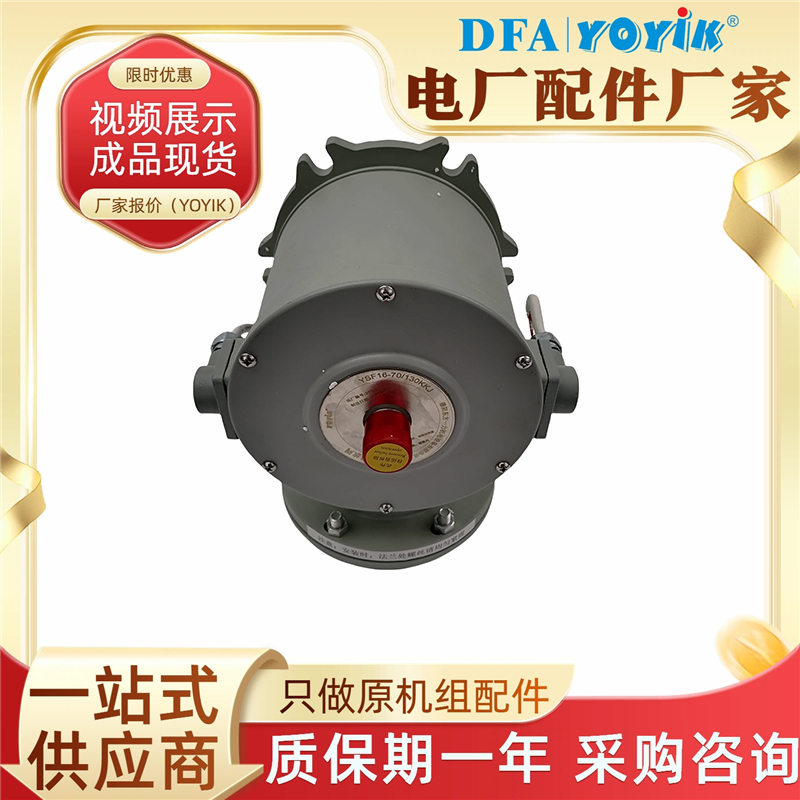

YSF16-55/130KKJTHB 压力释放阀 产品技术说明
一、产品概述
YSF16-55/130KKJTHB属于电力专用复合型压力释放阀，广泛适配油浸式变压器、有载分接开关、汽轮机EH油系统等密闭油压设备。阀门集成泄压、回座、电接点报警、户外防护功能，可在设备内部压力异常升高时自动开启泄压，压力回落至安全阈值后自动复位，有效规避壳体变形、开裂、爆炸等安全事故，是电力油浸设备核心安全保护配件。
二、型号释义
YSF16-55/130KKJTHB
-
YSF：压力释放阀（油压设备专用释放阀）
-
16：公称通径DN16，适配主流变压器/油系统安装接口
-
55：额定开启压力55kPa，达到设定压力阀门自动开启泄压
-
130：最大泄放口径130mm，大通径设计，泄压响应速度快
-
KKJ：优化加强型结构，具备抗振、快速启闭、精准回座特性，适配电厂复杂工况
-
TH：湿热型，适配南方高湿度、多水汽厂区环境
-
B：带内置电接点信号装置，可远程上传报警信号，联动DCS控制系统
三、核心技术参数
-
公称通径：DN16
-
开启整定压力：55kPa
-
闭合回座压力：≥35kPa，泄压后自动密封，杜绝介质渗漏
-
最大泄放通径：130mm
-
动作响应时间：≤0.8s，优于国标GB/T12243通用标准
-
壳体材质：高强度压铸铝合金，轻量化、耐腐蚀、抗老化
-
密封材质：耐油特种橡胶，适配变压器油、磷酸酯抗燃油介质
-
工作温度：-25℃～80℃
-
防护等级：IP67，防尘防水，支持户外露天安装
-
报警配置：内置电接点开关，无源触点信号，可远程报警
-
执行标准：DL/T572-2021、GB/T18481-2001电力行业专用标准
四、产品结构与优势
1、结构组成

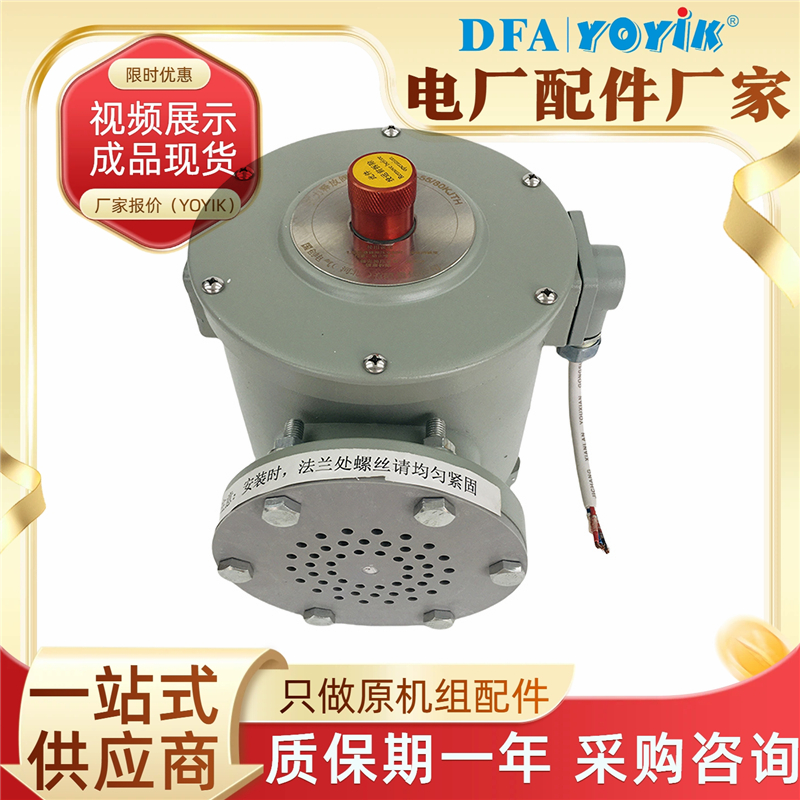

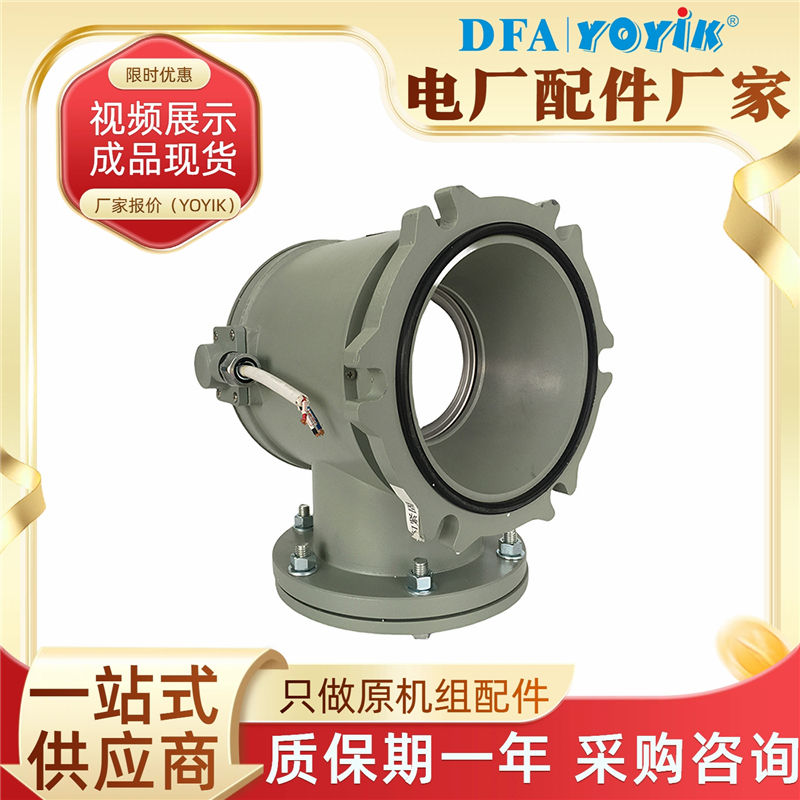

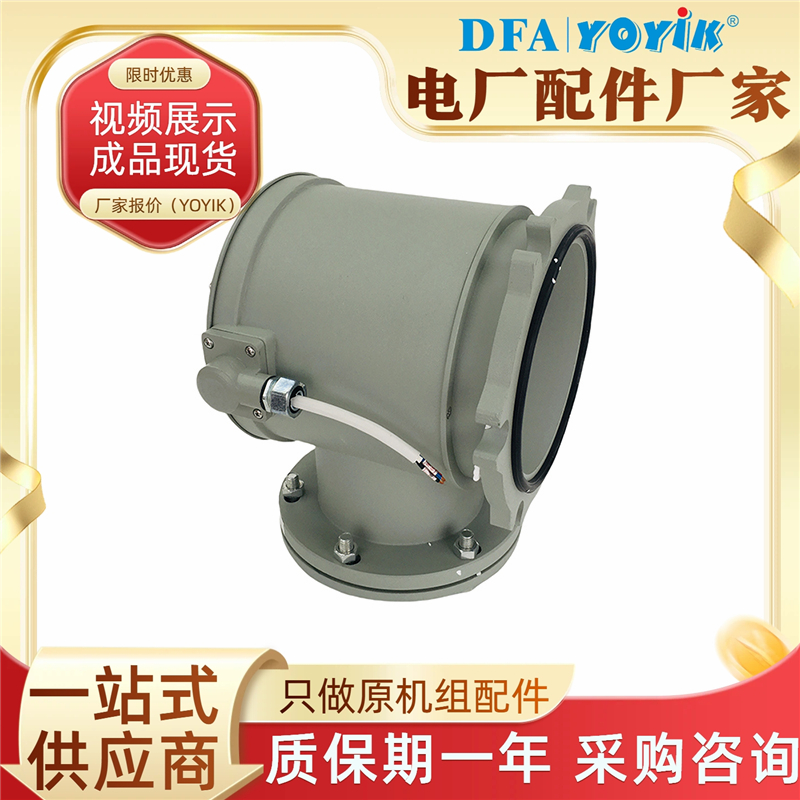

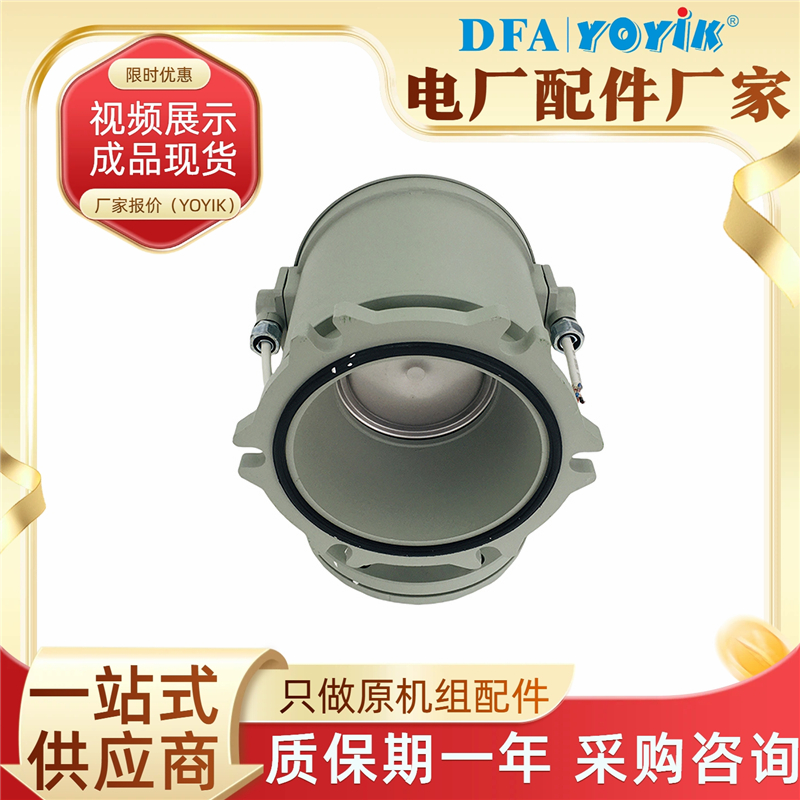

整体采用模块化快拆结构，主要由阀体总成、弹簧组件、双层密封膜片、电接点报警组件、防尘防雨上盖、固定安装法兰六部分组成，结构紧凑，拆装维护便捷。
2、产品核心优势
-

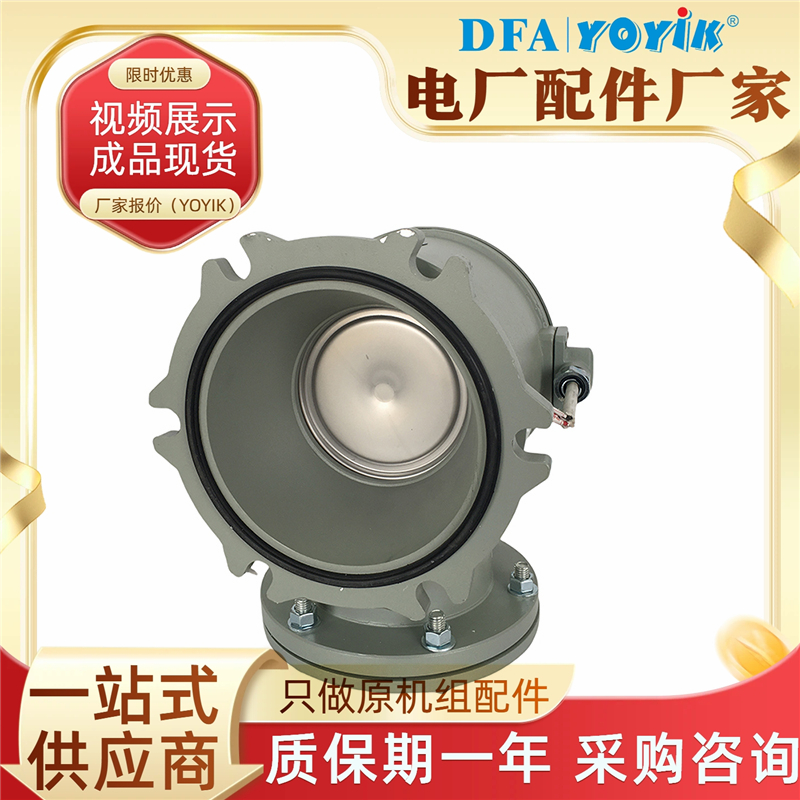

双重密封结构：双层膜片防护设计，抗油压冲击，杜绝静态渗漏，长期运行密封性稳定；
-
智能报警功能：配套电接点信号模块，设备超压动作瞬间输出开关信号，方便运维人员远程监控、及时排查故障；
-
抗振强化设计：KKJ专属抗振结构，可抵御机组长期振动，避免阀门误动作、卡涩故障；
-
免高频维护：模块化分体设计，易损件独立可拆卸，无需整体拆卸阀门即可完成密封件、弹簧更换，降低运维成本。
五、工作原理
正常工况下，依靠弹簧预紧力与膜片密封，保持阀门密闭状态；当变压器、油动机等设备内部因故障、温升出现压力骤升，且压力达到55kPa整定阈值时，介质压力克服弹簧弹力，顶开阀芯自动泄压，快速释放内部多余压力；当内部压力回落至回座压力区间，弹簧推动阀芯自动复位，重新形成密封，同时电接点同步反馈动作信号至中控系统，完成一次超压保护流程。
六、安装与使用规范
-
安装位置：垂直安装于变压器油箱顶部、分接开关腔体或EH油蓄能器顶部泄压接口；
-
安装要求：法兰端面保持水平，均匀紧固螺栓，禁止单边强拧，防止阀体变形影响密封；
-
接线规范：电接点信号线适配常规中控系统，仅做信号采集，禁止接入高压电源；
-
环境禁忌：安装位置避开明火、强腐蚀性气体，户外安装无需额外加装防雨罩。
七、日常维护与寿命
-
常规巡检：每季度目视检查阀体外观是否破损、密封面有无渗油，测试报警信号是否正常；
-
定期校验：建议每1-2年校验开启压力与回座性能，超压动作后的阀门需拆解检查膜片、弹簧，合格后方可复用；
-
设计寿命：标准工况下，整体使用寿命3-5年，密封膜片建议每3年按需更换。
八、适用范围
火电/水电发电机组配套主辅变压器、有载调压分接开关、汽轮机EH抗燃油系统、密闭储油腔体、高压油压缓冲设备，适配各大电厂、变电站、工矿配电系统。
