声波传感器DZXL-VI-T航空插头接线标准

声波传感器DZXL-VI-T航空插头接线标准

一、声波传感器DZXL-VI-T接线原则​

声波传感器DZXL-VI-T的7针航空插头接线需遵循“电源与信号分离、单端接地防干扰、极性严格匹配”三大原则,适配工业自动化场景中PLC、数据采集卡等设备的信号接收需求,同时满足±5V模拟信号的高精度传输要求,避免因接线错误导致信号失真或设备烧毁。​



二、声波传感器DZXL-VI-T的7针航空插头引脚定义与接线标准​

表1:7针航空插头引脚功能与接线要求​

针脚编号​

功能定义​

推荐线色​

连接目标​

技术参数要求​

防错要点​

1​

电源正极(VCC)​

棕色​

12/24VDC电源正极​

供电电压波动≤±10%,线径≥0.75mm²​

严禁接反,建议串联1A保险丝防短路​

2​

电源负极(GND)​

蓝色​

电源负极+系统信号地​

与信号地共地,接地线压降≤0.2V​

需与针脚7(屏蔽地)实现等电位连接​

3​

信号正极(SIG+)​

黄色​

采集设备模拟输入正极(AI+)​

传输±5V电压信号,导线电阻≤1Ω/10m​

与针脚4信号线长度一致,避免差值干扰​

4​

信号负极(SIG-)​

绿色​

采集设备模拟输入负极(AI-)​

与SIG+构成差分传输,双绞间距≤2cm​

禁止与动力线并行布线(间距≥30cm)​

5​

备用触发端(TRIG)​

白色​

外部触发信号输入(可选)​

触发电平3.3-24VDC,响应时间≤1ms​

闲置时需悬空,不可短接至电源或地​

6​

故障报警端(ALM)​

橙色​

报警信号输出(可选)​

高电平有效(≥3.3V),最大负载电流100mA​

接PLC数字输入时需匹配源型/漏型接口​

7​

屏蔽层接地(SHLD)​

裸铜丝​

设备外壳+系统保护地​

单端接地(仅传感器侧接地),接地电阻≤4Ω​

屏蔽层覆盖率≥90%,不可两端接地形成环路​

​

三、声波传感器DZXL-VI-T接线操作与防护标准​

1. 声波传感器DZXL-VI-T线缆选择要求​

·
信号传输(针脚3/4):选用双绞屏蔽线,绞距≤15mm,屏蔽层为镀锡铜编织网(覆盖率≥90%),减少电磁耦合干扰;​

·
电源线(针脚1/2):选用PVC绝缘阻燃电缆,耐温等级≥85℃,适配工业环境油污、振动场景;​

·
整体线缆:建议采用一体化7芯屏蔽电缆,外径≤12mm,适配航空插头密封要求。​

2. 声波传感器DZXL-VI-T接线工艺规范​

工艺环节​

标准要求​

检测方法​

剥线处理​

剥线长度=端子压接筒长度+1mm,铜丝无散丝(突出≤0.5mm)​

放大镜观察,确保线芯与绝缘层过渡平整​

端子压接​

压接力800-1200N(适配0.75-1.0mm²线径),压痕深度0.3-0.6mm​

拉力测试≥40N,无松动脱位​

屏蔽层处理​

屏蔽层反折套热缩管,仅与针脚7(SHLD)连接,禁止接触其他针脚​

万用表检测屏蔽层与针脚绝缘电阻≥100MΩ​

密封防护​

插头连接处采用环氧树脂灌封(厚度≥2mm),防护等级≥IP67​

浸水测试30分钟,无渗水现象​

​

3. 声波传感器DZXL-VI-T抗干扰与接地规范​

·
接地系统:采用“星型单点接地”,传感器信号地(针脚2)、屏蔽地(针脚7)汇总至系统接地排,与动力地间距≥30cm,避免地环路干扰;​

·
信号优化:±5V模拟信号采用差分传输,针脚3/4信号线长度差≤5cm,长距离传输(>5米)时加装磁环滤波;​

·
布线要求:信号线与动力线(如电机线、变频器线)分槽敷设,交叉处垂直穿越,减少电磁辐射耦合。

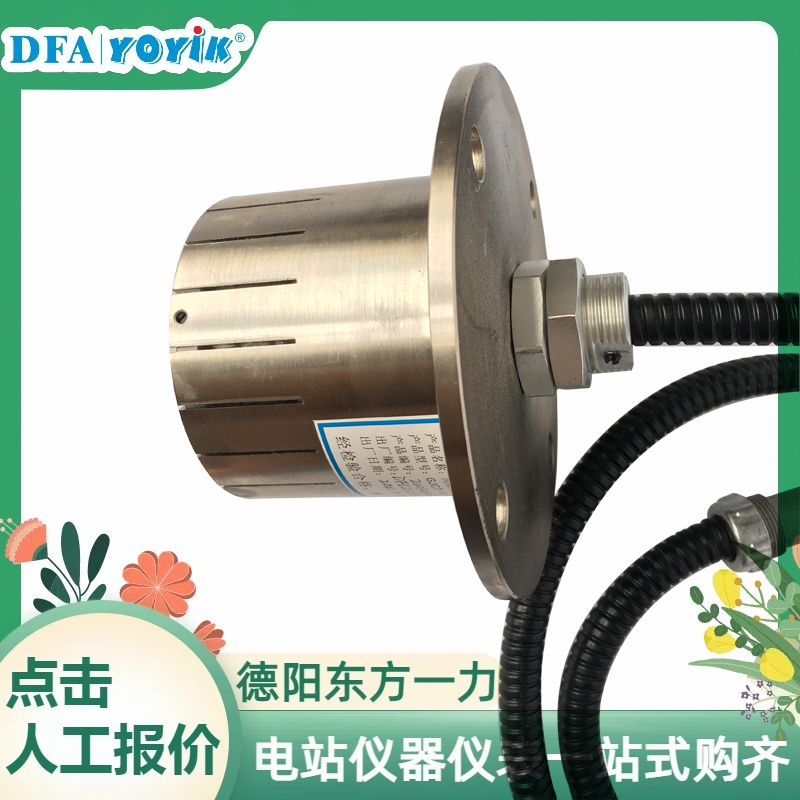

声波传感器DZXL-VI-T
