产品概述

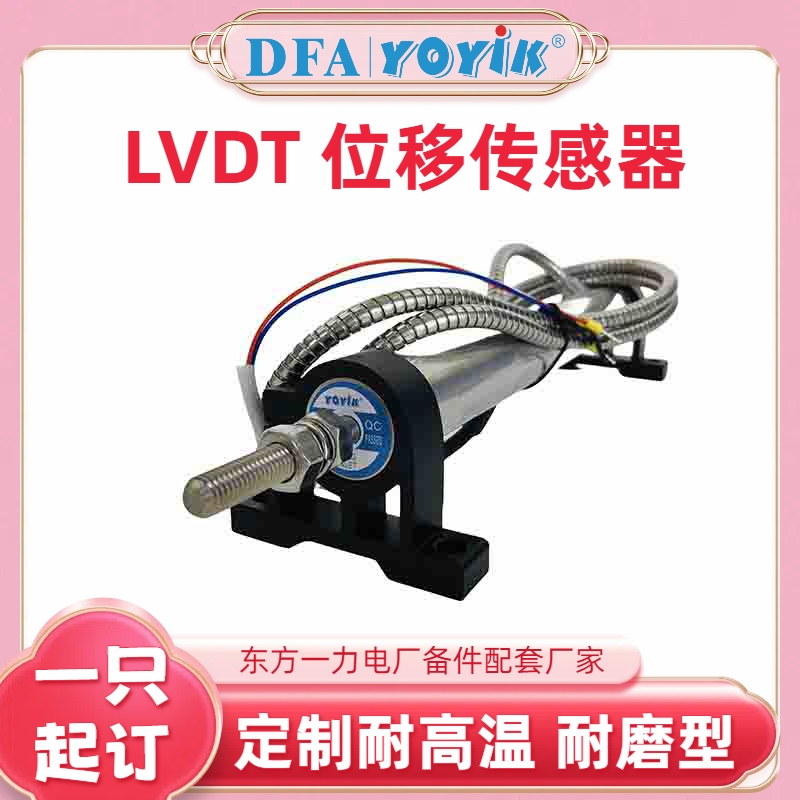

TD-1-100S是专为火电机组汽轮机DEH控制系统研发的高精度LVDT位移传感器，属于电站专用标准行程阀位监测元件，额定有效测量行程100mm，适配机组各类中小型油动机、调门执行机构行程反馈场景。产品采用差动变压器非接触测量原理，无机械磨损、线性度高、温漂极小，可在汽机房高温、强振动、油污侵蚀、电磁干扰复杂工况下长期稳定运行，主要用于汽轮机调门开度采集、油动机行程闭环反馈、负荷调节与安全联锁保护，是300MW–1000MW主力机组DEH系统国产化替代、备品更换、新机配套的核心传感配件。
一、型号含义解析
TD-1-100S型号编码对应电站传感器标准化设计参数，释义清晰直观：
-
TD-1：汽轮机专用直行程LVDT位移传感器系列，适配DEH系统原生信号逻辑
-
100：额定有效测量行程100mm，适配机组常规中小型油动机标准行程
-
S：标准结构版本，固定安装尺寸、标准出线方式，通用性强、适配场景广
二、核心技术参数
-
产品类型：差动变压器式LVDT位移传感器（非接触测量）
-
额定行程：100mm
-
线性精度：≤±0.3%FS，全程测量均匀无偏差
-
工作温度：-40℃～+180℃，耐受机房高温辐射与温差交变工况
-
输出信号：标准适配DEH系统模拟量信号，传输稳定、响应迅速
-
抗振性能：20g高频抗振设计，适配机组启停、满负荷连续振动环境
-
防护等级：IP65，防尘、防油污、防潮湿水汽侵入
-
结构形式：一体式直行程结构，刚性强、不易变形
-
适配介质：EH抗燃油、透平油等电厂常用介质环境
-
使用寿命：非接触无磨损工作模式，免维护、超长运行周期
三、主要应用安装位置
TD-1-100S凭借100mm标准行程，精准适配汽轮机各类中小行程执行机构，是机组高频使用的通用型阀位传感器，核心应用点位如下：
-
高压调门（GV）辅助行程反馈：匹配小行程油动机精准开度监测，辅助DEH负荷闭环调节
-
中压调门（IV）执行机构监测：实时反馈阀位行程，保障机组调频调峰响应稳定
-
再热汽门执行机构：负责阀门开度反馈与联锁保护信号输出
-
旁路系统执行机构：适配各类蒸汽旁路阀位移监测，稳定旁路调节工况
-
小机MEH系统调门：给水泵汽轮机调门行程采集，保障小机转速与出力稳定
四、产品核心优势
1、100mm标准行程，机组通用性极强
100mm额定行程贴合国内主流火电机组中小型油动机设计标准，覆盖绝大多数调门、旁路阀执行机构行程需求，一款型号适配多点位使用，大幅简化电厂备品备件储备种类，降低库存与管理成本。
2、非接触测量，长期运行零磨损
采用LVDT差动感应原理，运行过程无物理摩擦接触，彻底杜绝传统接触式传感器磨损、卡滞、信号跳变、零点漂移等通病，全程线性度稳定，有效避免调门晃动、负荷波动、调频响应滞后等机组运行问题。
3、高温抗振，适配电厂严苛工况
产品采用耐高温绝缘线圈与高强度合金外壳，可长期耐受180℃高温辐射、高频振动、油污腐蚀与强电磁干扰，无惧机组启停冲击与负荷大幅波动，24小时连续运行稳定可靠，适配汽机房恶劣复杂工况。
4、信号精准，闭环调控可靠
测量精度高、重复性好、温漂系数小，可实时、精准反馈阀位真实行程，为DEH系统负荷调节、一次二次调频、阀位联锁保护提供稳定精准的数据支撑，有效提升机组发电稳定性与经济性。
5、原厂自研自产，电站专用定型产品
TD-1-100S为东方一力原厂自主研发、定型量产的汽轮机专用LVDT位移传感器，专为国内主流火电机组DEH系统工况适配设计，安装尺寸、行程参数、电气接口、信号逻辑均严格匹配电站设备标准。产品工艺成熟、适配性极强，可直接适配各大机组新旧设备配套使用，拆装便捷、无需改动现场设备结构与控制系统程序，是电厂新机配套、故障备品替换、机组技改的原厂优选配件。
五、机组运行核心作用
TD-1-100S位移传感器作为汽轮机阀位监测的核心“感知元件”，实时采集各类调门、执行机构的动态行程数据，将机械位移精准转化为标准电信号上传至DEH控制系统，实现阀门开度精准闭环控制。既能保障机组并网、升速、负荷调节过程平稳可控，提升电网调频响应精度，又能实时监测阀位异常偏移、机构卡涩等隐患，配合联锁保护系统规避设备故障与安全风险，全方位保障汽轮机组安全、稳定、经济运行。
六、安装与运维注意事项
安装时需保证传感器推杆与执行机构运动轴线同轴，避免侧向受力导致测量偏差；结合100mm额定行程预留充足伸缩余量，严禁超行程使用；信号线缆单独布线，屏蔽层单点可靠接地，规避电磁干扰；日常巡检定期核对就地阀位与中控显示数据，清理推杆表面油污杂质，定期校准精度，保障长期测量稳定性。
七、产品总结
TD-1-100S是东方一力原厂自研自产、适配性广、精度稳定、耐工况的100mm行程汽轮机专用LVDT位移传感器，凭借标准行程设计、非接触高精度测量、高温抗振耐用、原厂专属适配等核心优势，广泛适用于各大300MW–1000MW火电机组新机配套、老旧设备改造、故障备品替换等场景，是电站DEH控制系统阀位监测不可或缺的核心原厂配件。
