一、产品概述

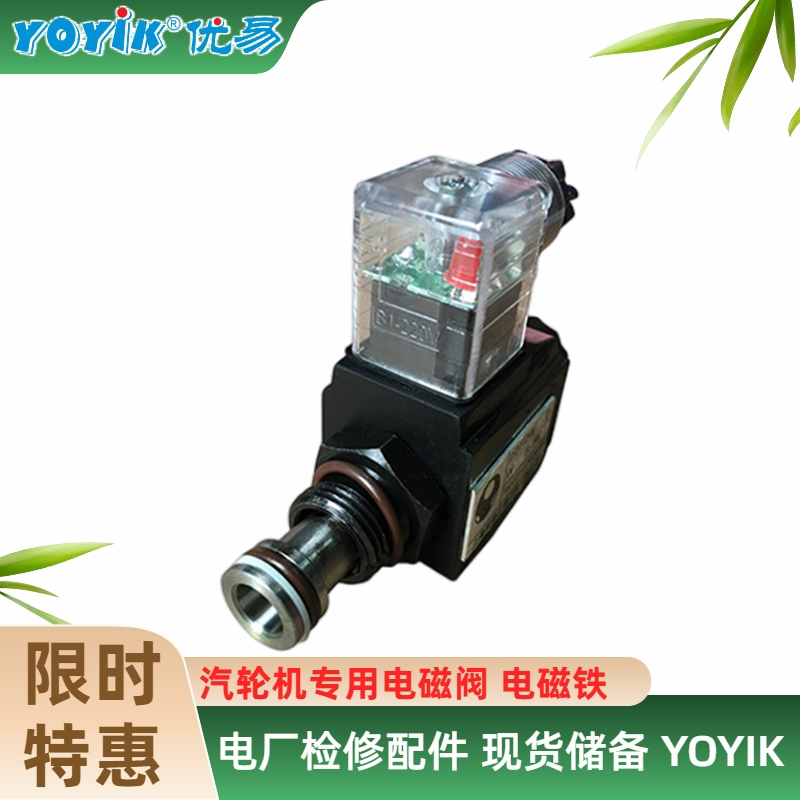

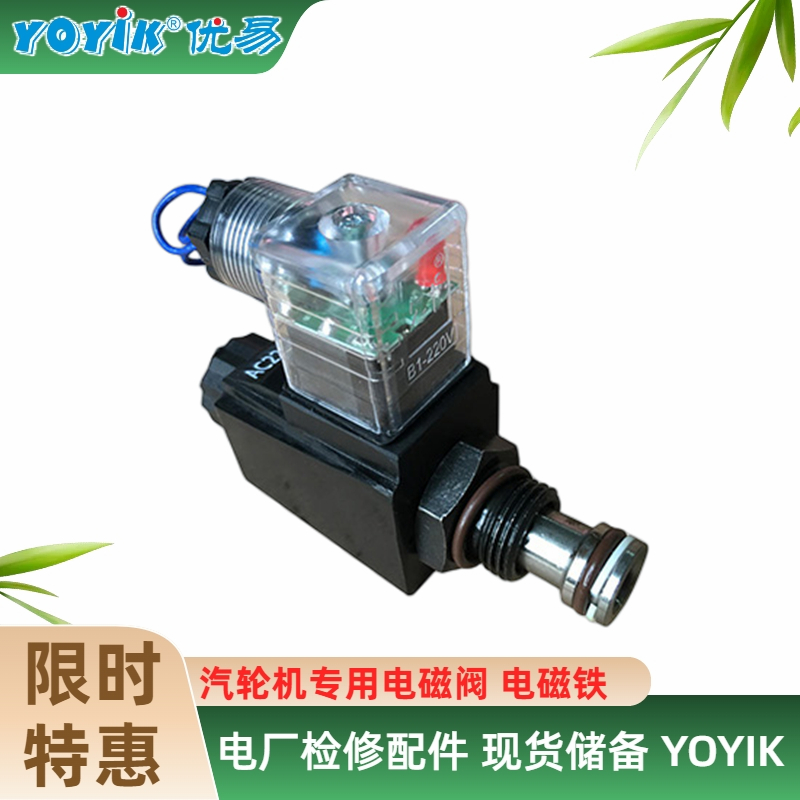

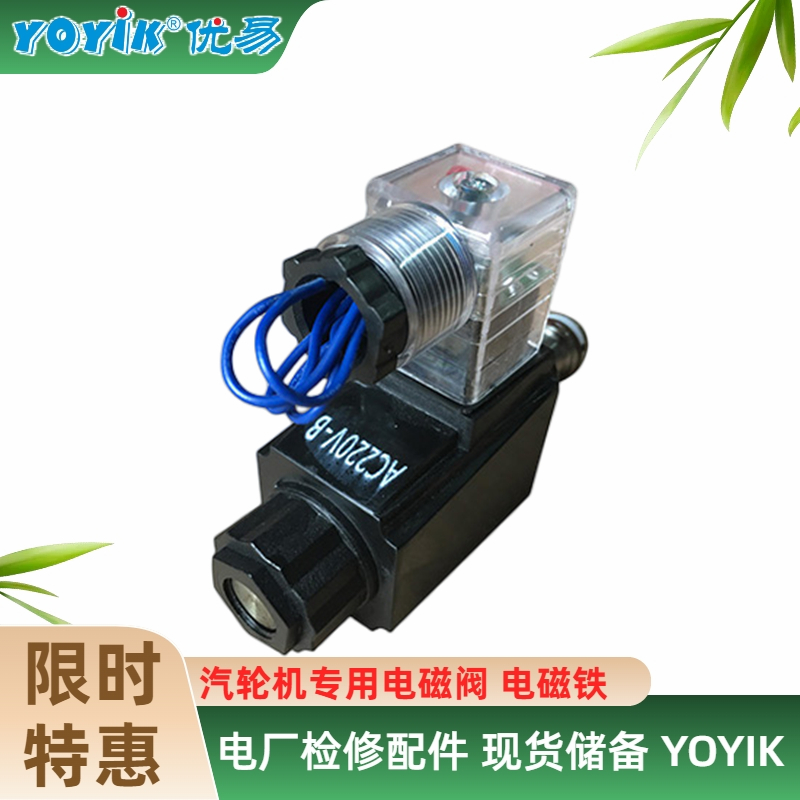

22FDA-F5T-W230R-20/LBO为德阳东方一力原厂直动式高速电磁换向阀，专为汽轮机EH抗燃油控制系统设计，常作为OPC、AST遮断控制电磁阀使用。产品具备响应速度快、密封性强、抗振性优异、零内漏等特点，适配电厂高温、高振动、高洁净要求的复杂工况，主要用于液压油路通断、压力卸载、危急遮断保护，是汽轮机组安保系统的核心执行元件。
二、型号释义
22FDA-F5T-W230R-20/LBO
-
22FDA：系列代号，电站专用二位二通遮断式电磁阀
-
F5：防护等级，符合IEC60534标准，适配电厂粉尘、水汽恶劣工况
-
T：耐高温结构，可长期承受系统高温介质，适配汽机厂房高温环境
-
W230：额定工作电压 AC230V，交流供电，适配电厂电控系统
-
R：带位置反馈功能，支持信号回传，可接入DCS系统实时监控阀门状态
-
20：基础通径规格，适配主流抗燃油控制油路
-
LBO：密封配置代号，低泄漏密封结构，实现油路静态零内漏
三、核心技术参数
-
产品类型：二位二通直动式电磁换向阀
-
额定电压：AC230V（50Hz）
-
适配介质：磷酸酯抗燃油、高品质液压油
-
介质洁净度：NAS 8级及以上
-
最高工作压力：16MPa
-
动作响应时间：≤30ms，毫秒级快速启闭
-
密封性能：LBO低泄漏结构，静态零内漏
-
工作温度：-20℃～85℃
-
防护等级：IP65，防尘防水，适配室内外电厂工况
-
结构特性：抗振加强型，耐受机组长期高频振动
-
反馈信号：无源触点位置反馈，兼容电厂DCS控制系统
四、产品结构与优势
1、结构组成
整体采用一体式模块化结构，由电磁线圈、衔铁组件、精密阀芯、高强度阀体、特种耐油密封件、位置反馈传感器六大部件组成，结构紧凑，拆装便捷，易损件可单独更换。
2、产品核心优势
-
极速响应：直动式驱动结构，无先导延迟，毫秒级完成油路通断，满足机组危急遮断动作要求；
-
超低泄漏：配套LBO专用密封结构，精密研磨阀芯阀座，彻底杜绝静态内漏，规避系统油压异常下跌问题；
-
工况适配性强：F5T耐高温防尘设计，搭配抗振阀芯结构，可抵御机组振动、环境高温、粉尘侵蚀；
-
状态可视化：集成位置反馈装置，实时上传启闭状态信号，方便运维人员远程监测、故障排查；
-
运维成本低：一体化通用结构，兼容东方一力同系列油路模块，配件通用性高，检修更换简单。
五、工作原理
该电磁阀为常闭控制逻辑：常态未通电时，弹簧作用力压紧阀芯，切断液压油路，系统维持正常油压；电控系统下达指令，线圈通电产生电磁吸力，驱动衔铁带动阀芯位移，阀门开启，油路导通，完成泄压、遮断操作；断电后电磁力消失，弹簧自动复位，阀门重新闭合。全程同步采集阀芯位置信号，反馈至中控系统，实现闭环控制。
六、安装与使用规范
-
安装方式：支持板式正装安装，适配汽轮机EH油模块集成油路，安装面保持平整；
-
油路要求：安装前彻底清洗油路管道，杜绝焊渣、金属颗粒杂质，防止卡滞阀芯；
-
电气接线：严格匹配AC230V额定电压，控制线与反馈线分开布线，禁止过载通电；
-
介质要求：必须使用达标抗燃油/液压油，定期过滤油液，维持介质洁净度。
七、日常维护与寿命
-
日常巡检：定期检查线圈温升、接线紧固度，查看阀体结合面有无渗油，核对反馈信号是否同步；
-
定期保养：每半年清理外部粉尘油污；每1年拆解检查密封件、阀芯磨损情况；
-
故障校验：机组大修阶段，通电测试启闭动作与响应速度，校验油路密封性；
-
设计寿命：标准工况下整体使用寿命3-4年，密封件建议每2年进行预防性更换。
八、适用范围
主要应用于火电、水电汽轮发电机组EH抗燃油控制系统，广泛用作OPC超速保护电磁阀、AST危急遮断电磁阀，同时适配各类大型液压站、高精度密闭液压控制系统。
