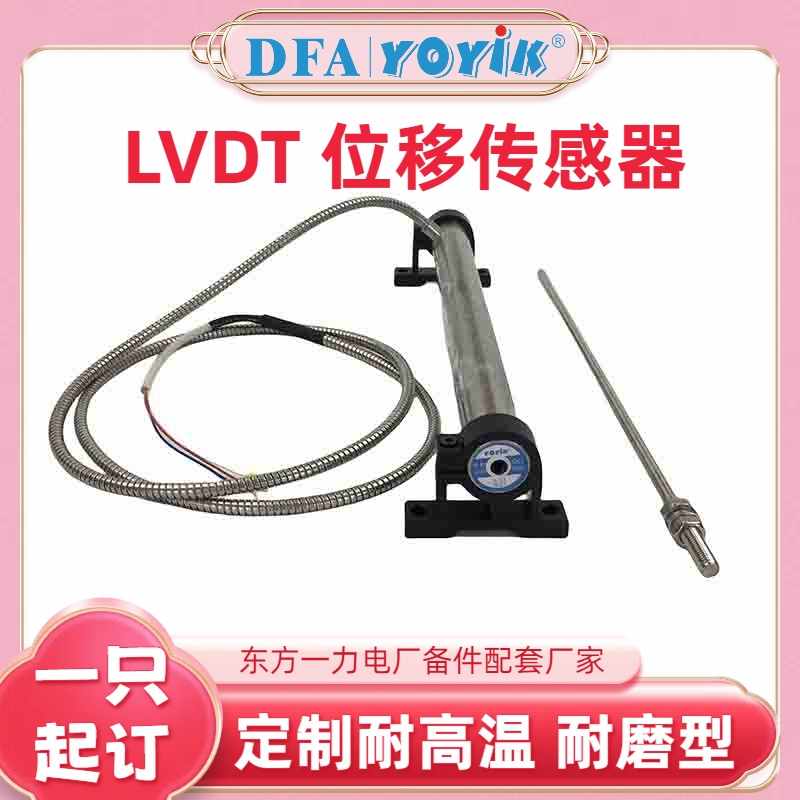

油动行程传感器FRD.WJA2.608（测量范围0-125mm）是汽轮机调节系统中的核心检测部件，其核心作用是精准捕获油动机活塞杆的直线位移信号，为DCS控制系统提供实时、可靠的位置反馈，是实现汽轮机进汽量精确调节、保障机组稳定运行的关键环节。以下从传感器自身工作原理、油动机运行机制，以及两者的协同耦合关系三方面展开深度分析。
一、传感器核心工作原理：差动电感式的精准位移捕获
FRD.WJA2.608采用差动电感式测量原理，依托电磁感应现象实现位移与电信号的线性转换，其结构设计和工作逻辑专门适配汽轮机的严苛运行环境，具体如下：
1. 核心结构组成
感应线圈组件：内部封装两组参数对称的线圈（初级线圈与次级线圈），通常以差动形式绕制在非磁性骨架上，构成电感桥路的核心部分。初级线圈负责产生激励磁场，次级线圈用于感应磁场变化并输出信号。
可动铁芯：采用高磁导率的合金材质制成，与传感器壳体保持精密间隙配合，可沿轴向自由滑动，其一端通过机械结构与油动机活塞杆刚性连接，位移行程严格匹配油动机的工作行程（0-125mm）。
信号处理模块：集成于传感器尾部，内置激励信号发生器、信号放大器、滤波电路及线性化校正芯片，负责完成原始信号的转换与优化。
防护结构：阀体采用耐高温、抗振动的铸钢外壳，线圈绕组采用耐温等级≥150℃的漆包线，适配汽轮机本体附近的高温（通常50-120℃）、高振动（加速度≤5g）环境。
2. 工作流程：从位移到电信号的闭环转换
1. 激励信号输入：传感器接入工作电源后，信号处理模块的激励发生器会输出频率稳定的交流电（典型频率1-3kHz），通入初级线圈并产生交变磁场。此时，两组次级线圈在同源磁场作用下，感应产生大小相等、相位相反的电动势，电感桥路处于平衡状态。
2. 位移触发磁场变化：当油动机活塞杆带动铁芯沿轴向移动时（位移范围0-125mm），铁芯与两组次级线圈的相对位置发生改变，导致两组线圈的磁耦合程度出现差异化变化——靠近铁芯的线圈磁通量增加，感应电动势升高；远离铁芯的线圈磁通量减少，感应电动势降低，电感桥路平衡被打破。
3. 信号处理与输出：两组次级线圈的电动势差值信号被送入信号处理模块，经放大电路增强信号强度、滤波电路剔除电磁干扰（如汽轮机高压电缆的电磁辐射），再通过线性化校正芯片修正非线性误差（确保位移与输出信号的线性度误差≤±0.1%），最终转换为工业标准信号输出。常见输出类型为4-20mA电流信号（抗干扰能力强，适配长距离传输）或0-5V电压信号（适用于近距离控制回路），其中0mm位移对应最小输出信号，125mm位移对应最大输出信号。
二、油动机工作机制：汽轮机调节系统的执行核心
油动机是汽轮机调节系统的动力执行机构，其核心功能是根据控制系统的指令，通过液压驱动实现活塞杆的直线运动，进而控制汽轮机调门的开度，最终调节进汽量以匹配机组的转速和负荷需求，其具体工作逻辑如下：
1. 油动机核心结构
主要由油缸、活塞、活塞杆、液压控制阀（如伺服阀）、回油腔及密封组件构成。油缸内充注高压控制油（典型压力10-16MPa），活塞将油缸分为两个独立油腔，分别与伺服阀的出油口和回油口相连，活塞杆一端与活塞刚性固定，另一端伸出油缸与汽轮机调门的连杆机构连接。
2. 动作流程
1. 指令接收：DCS控制系统根据机组转速、负荷反馈信号，计算出目标调门开度，并向油动机的伺服阀发送控制指令。
2. 液压驱动：伺服阀根据指令调整阀芯位置，控制高压油进入油缸的一侧油腔，同时另一侧油腔的液压油通过回油回路排出。在油压差的作用下，活塞带动活塞杆做直线运动（伸出或缩回）。
3. 调门联动：活塞杆的位移直接传递至汽轮机调门的连杆机构，驱动调门开启或关闭，改变进汽通道的截面积，实现进汽量的调节。
三、传感器与油动机行程的耦合机制：精准反馈与闭环控制
FRD.WJA2.608与油动机的协同工作是汽轮机调节系统闭环控制的关键，其耦合关系体现在机械连接、信号传递和控制逻辑三个层面：
1. 机械连接：位移的刚性传递
传感器通过法兰或支架固定在油动机缸体上，其可动铁芯通过专用连接销与油动机活塞杆末端刚性连接，确保两者的位移完全同步。设计上需保证连接部位的同轴度误差≤0.2mm，避免铁芯倾斜导致的测量误差；同时采用弹性缓冲结构，吸收活塞杆运动时的冲击载荷，保护传感器铁芯不受机械损伤。
2. 信号传递：实时位置反馈
当油动机活塞杆在0-125mm范围内移动时，传感器实时捕获位移信号并转换为标准电信号，通过屏蔽电缆传输至DCS控制系统。控制系统将实际位移信号与目标位移信号进行对比，计算偏差值——若实际开度小于目标值，则增大伺服阀的进油量，推动活塞杆继续伸出；若实际开度大于目标值，则减少进油量并加大回油量，使活塞杆缩回，直至偏差值趋近于零，实现调门开度的精准闭环控制。
3. 功能联动：故障预警与安全保障
除常规位移测量外，传感器的信号还用于汽轮机的故障诊断与安全保护：
当传感器检测到油动机行程出现异常波动（如高频抖动、卡涩导致的位移停滞），控制系统会触发“调节机构异常”报警，提示运维人员排查伺服阀故障或油液污染问题；
若传感器输出信号丢失或超出正常量程（如0mm以下、125mm以上），系统会判定为传感器故障，自动切换至备用控制逻辑（部分机组配置双传感器冗余设计），避免因位移反馈失效导致调门误动作，保障机组安全运行。
四、关键技术特性与应用适配性
1. 测量精度：0-125mm量程内的线性度误差≤±0.1%，重复定位精度≤0.02mm，满足汽轮机调门开度的高精度控制需求；
2. 环境适应性：耐温范围-20℃~150℃，抗振动加速度≤5g，防护等级可达IP65，能抵御汽轮机运行时的高温、振动及油雾侵蚀；
3. 信号稳定性：采用差动结构设计，可抵消温度漂移和电源波动对测量结果的影响，确保长期运行中的信号稳定性。
