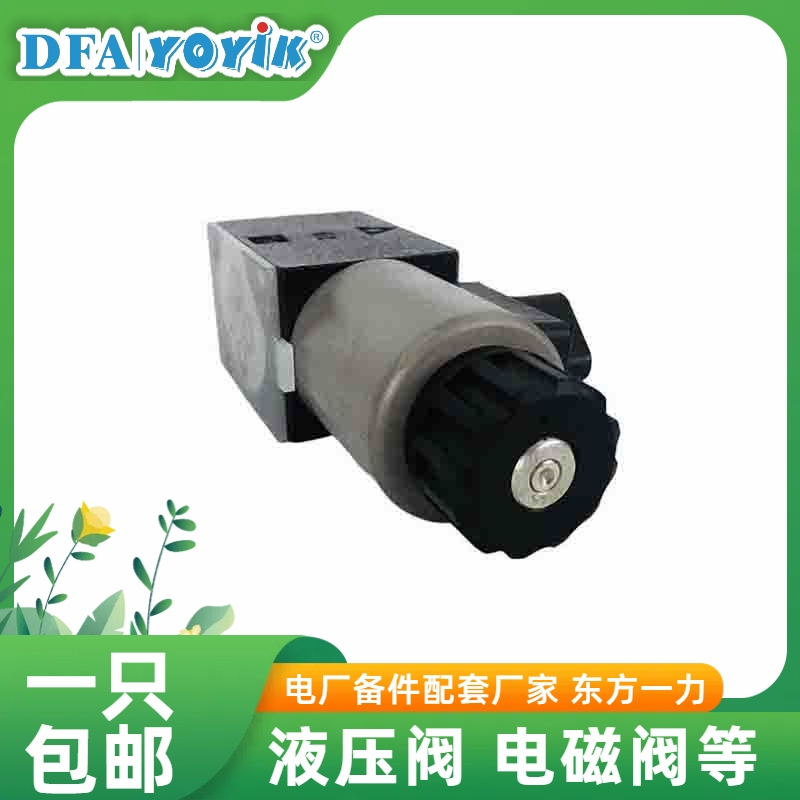

复位电磁阀FRD.WJA3.042是汽轮机系统中保护回路的核心执行单元，核心功能是在机组故障停机后，通过“信号–动作–反馈”闭环逻辑，实现保护系统的安全复位，为机组恢复运行提供关键控制。
一、工作原理：从“信号–动作–反馈”的闭环逻辑
该电磁阀通常采用两位三通或两位四通结构，以液压驱动（汽轮机系统主流）为例，其工作逻辑分为三个核心环节，形成完整闭环：
1.信号输入阶段：仅接收“双重确认”后的复位指令。一是控制系统（DCS/PLC）的逻辑确认，需满足“故障信号已消失”“转速≤1000r/min”“油压≥0.8MPa”等所有联锁条件；二是操作人员的物理确认，需在控制台按下“复位按钮”，避免单一信号误触发。
2.动力转换阶段：接收到指令后，电磁阀线圈通电，阀芯移位，将系统内的高压控制油（通常10-16MPa）引入到保护系统的执行机构（如危急遮断集成块、跳闸油腔），推动活塞或滑阀动作，解除原有的“遮断状态”——比如将卡住主汽门的机械锁销顶开，让主汽门具备开启条件。
3.状态反馈阶段：阀芯移位的同时，会触发电磁阀自带的位置传感器（如行程开关、接近开关），向控制系统发送“复位完成”的开关量信号。若10秒内未收到反馈信号，系统会报“复位失败”故障，防止阀芯卡涩导致的隐性风险。
二、系统关联：与汽轮机核心子系统的耦合关系
该电磁阀并非孤立工作，而是深度嵌入汽轮机的“保护–控制–执行”三大子系统，任一环节异常都会导致其功能失效，具体关联如下表：
|
关联子系统 |
耦合部件/逻辑 |
核心作用 |
故障影响 |
|
ETS保护系统 |
危急遮断器、跳闸阀、AST/OPC油回路 |
接收ETS的复位指令，解除遮断油的卸压状态 |
电磁阀不动作→保护系统无法复位→机组无法开机 |
|
DCS控制系统 |
逻辑运算模块、复位指令按钮、状态指示灯 |
提供联锁逻辑判断，接收反馈信号并显示状态 |
逻辑条件不满足→电磁阀拒动→避免误操作 |
|
液压油系统 |
高压控制油泵、油滤器、蓄能器 |
提供稳定的高压油源，保证阀芯可靠移位 |
油压不足/油脏→阀芯卡涩→复位动作卡顿 |
三、故障风险与控制：从“失效模式”到“预防措施”
作为保护回路的关键部件，该电磁阀的失效可能导致“机组无法复位开机”或“复位后保护失效”等严重问题，需针对性管控其核心失效模式：
1.常见失效模式及原因
–线圈烧毁：长期通电（如复位后未及时断电）、电压波动（超出额定电压±10%）、环境温度过高（汽轮机本体附近温度＞60℃）导致线圈绝缘层破损。
–阀芯卡涩：液压油中混入杂质（如金属碎屑、油泥），卡在阀芯与阀套的间隙中；或长期未动作（如机组连续运行1年以上未停机），阀芯与阀套发生粘连。
–反馈信号丢失：位置传感器接线松动、传感器本身故障，导致“实际已复位，但系统显示未复位”，影响后续操作判断。
2.针对性控制措施
–定期维护：每6个月进行一次离线检查，包括测量线圈电阻（需符合额定值，如220V线圈电阻约1.5kΩ）、拆解清洗阀芯（用煤油冲洗，避免划伤密封面）、测试传感器反馈信号。
–冗余设计：部分机组采用“一用一备”双电磁阀并联设计，当主电磁阀故障时，备用电磁阀自动投入，确保复位功能不中断（FRD.WJA3.042常作为主用阀，搭配同系列FRD.WJA3.043作为备用阀）。
–逻辑保护：DCS系统中设置“复位超时保护”，若发出指令后15秒内未收到反馈信号，自动切断电磁阀电源，并触发声光报警，防止线圈烧毁。
四、行业应用差异：与常规复位电磁阀的核心区别
相较于普通工业领域的复位电磁阀，FRD.WJA3.042针对汽轮机的高可靠性需求，有两处关键设计优化：
–抗振动性能：采用“阀芯防松结构”（如阀芯两端加装弹簧定位销），耐受汽轮机运行时的振动（振动加速度≤5g），避免阀芯因振动移位导致误动作。
–耐温性能：阀体采用铸钢材质（如ZG230-450），线圈采用耐高温漆包线（耐温等级≥180℃），适应汽轮机本体附近的高温环境，避免材质变形或绝缘失效。
