键相探头DF6202-005-050-04-00-01-00 工作原理

发布时间:2023-09-13 11:37:19来源:http://www.yoyik.store/product883197.html

键相探头DF6202-005-050-04-00是一种测量转速的传感器,用于测量旋转轴的位置、转速和振动相位角。以下是该产品的工作原理:


1. 凹槽或凸键标记: 在被测的旋转轴上设置一个凹槽或凸键,这就是所谓的键相标记。这个标记通常被精确地放置在轴上,以便在每个轴的旋转周期内可靠地检测到。

2. 接近传感器: 接下来,键相探头被安装在与被测轴平行的位置上。它的作用是监测键相标记的位置。

3. 脉冲信号生成: 当键相标记旋转到探头的位置时,探头与标记之间的距离会突变。这个突变会导致传感器产生一个脉冲信号。每当键相标记通过探头时,都会触发一个脉冲信号的生成。因此,轴每转一圈,就会产生一个脉冲信号。

4. 数据分析: 接收到的脉冲信号可以用于多种用途,包括:

●测量轴的转速: 通过对脉冲的计数,可以确定轴的每分钟转速。这对于监测设备的运行状态至关重要。

●振动相位角分析: 通过比较脉冲信号和轴的振动信号,可以确定振动的相位角。这对于轴的动平衡分析和故障诊断非常有用。


总之,键相探头DF6202-005-050-04-00通过检测旋转轴上的键相标记,并生成相应的脉冲信号,实现了对轴的位置、转速和振动相位角的精确测量。这个过程可以帮助监测设备的性能、进行故障诊断以及提高设备的可靠性。


产品型号:DF6202-005-050-04-00

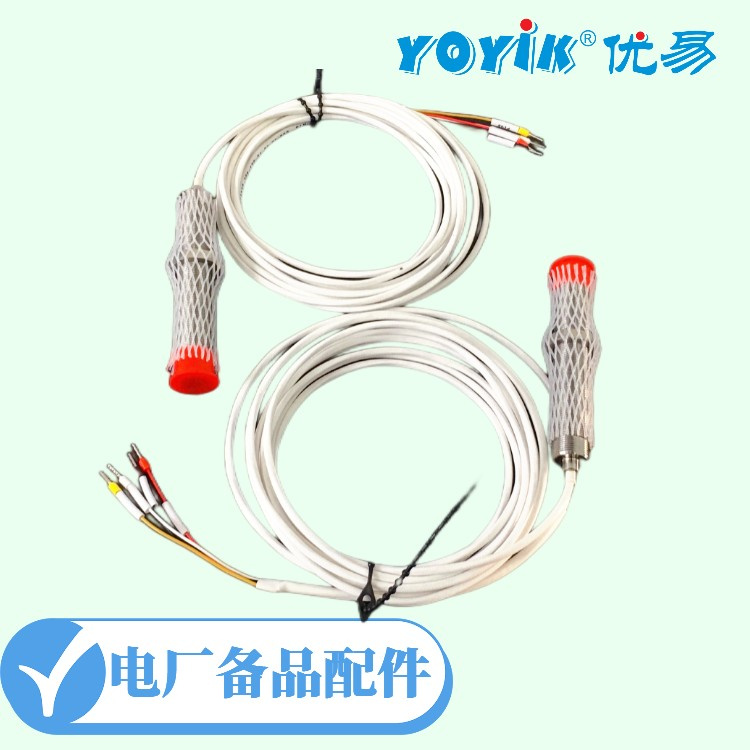

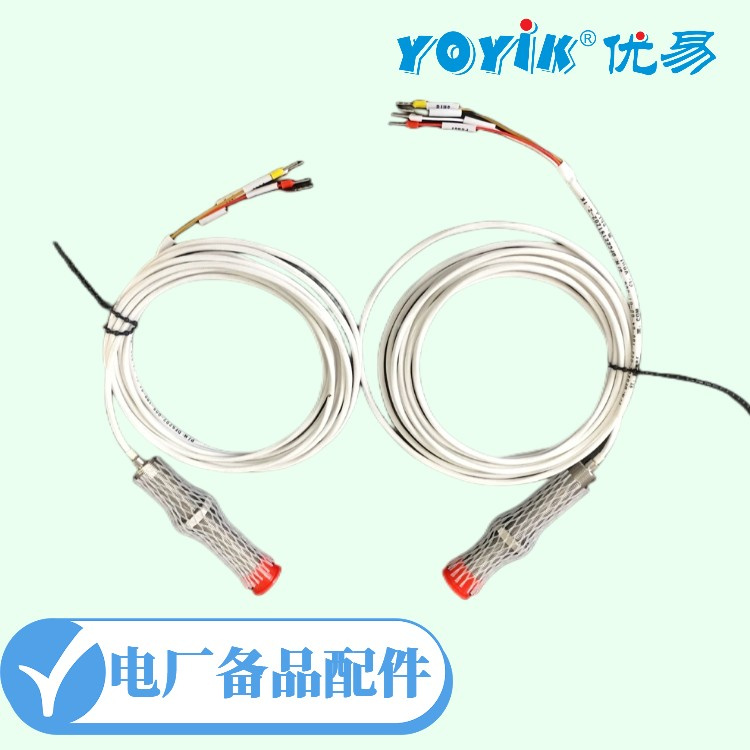

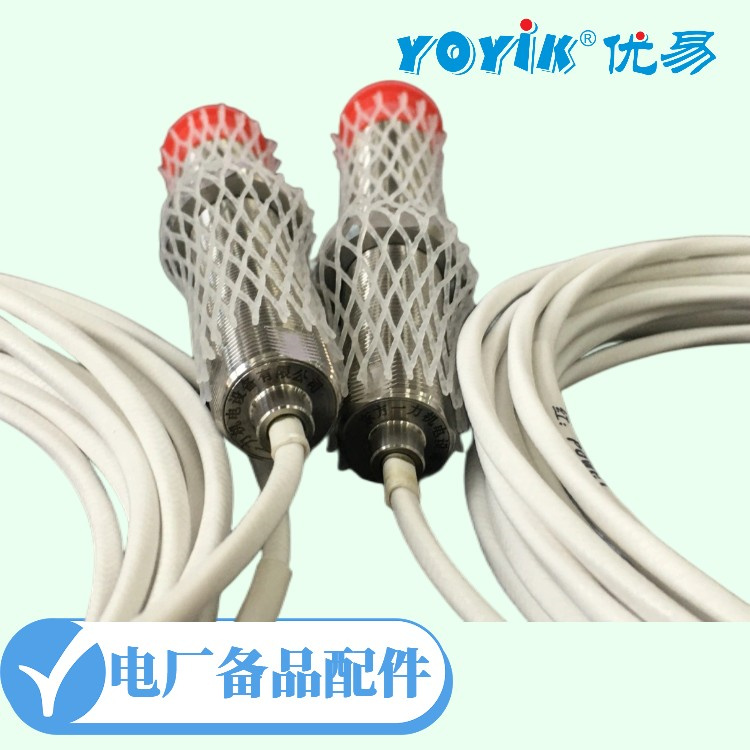

产品图片:
