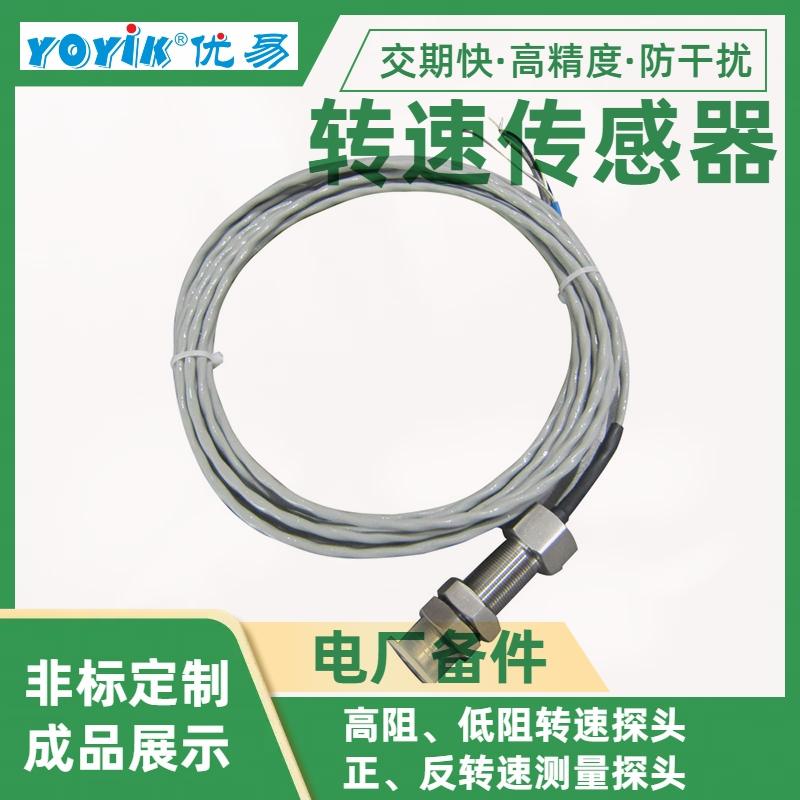

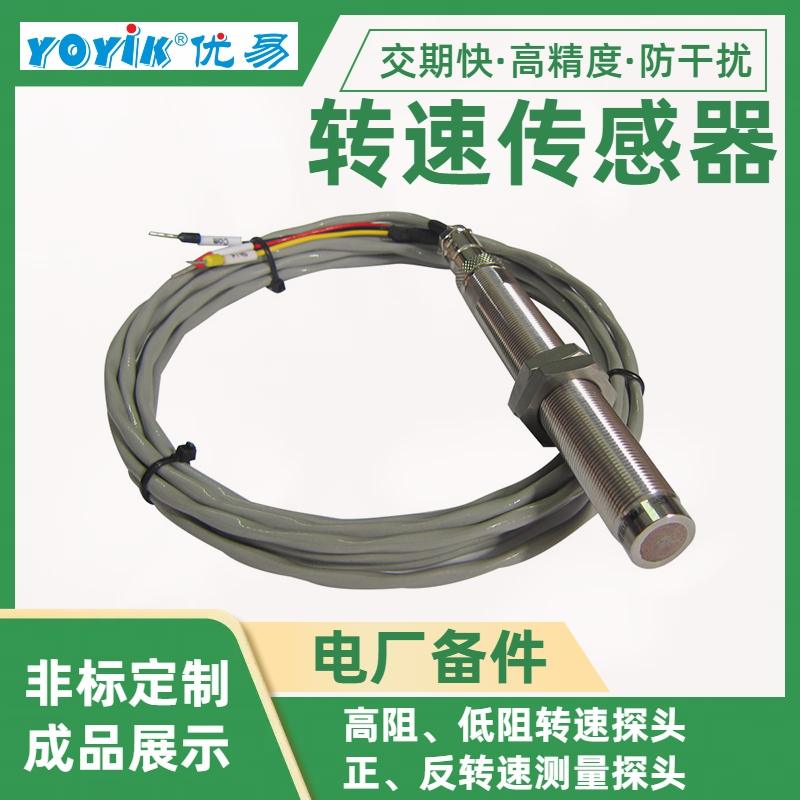

CS-1-G-065-05-01是火电厂专用高阻型磁电式转速传感器，属于机组TSI安全监测系统、DEH调速系统核心前端测速配件，广泛适配汽轮发电机组主轴、锅炉给水泵、引送风机、盘车齿轮等大型高速旋转设备的转速采集工作。该传感器采用纯无源磁电感应工作原理，无需外接供电电源，依靠测速齿盘旋转切割磁感线生成标准脉冲信号，具备测量精度高、响应速度快、抗振性强、温域宽广、免日常维护的核心优势，完美适配电厂24小时连续运行、深度调峰、频繁启停、高低负荷切换的严苛工况。区别于普通通用测速探头，本型号为电厂定制065标准感应距离，磁路经过专项优化，低速盘车无丢波、高速运行无失真，是各大火电机组、热电厂、自备电站转速监测系统的标准化替换备品。
在电厂现场安装作业中，安装间隙是决定传感器测速精度与运行稳定性的核心关键参数，也是现场检修最容易出现偏差、引发信号故障的重点环节。CS-1-G-065-05-01传感器出厂标定标准安装间隙为0.65mm±0.1mm，适配电厂常规模数4-6标准测速齿盘，该间隙数值经过磁路仿真与现场实测验证，是兼顾信号强度、信噪比、振动容错率的最优安装区间。安装间隙过大，会导致磁感耦合强度不足，低速盘车状态下无信号、信号微弱、脉冲丢失，出现转速显示为零、数值跳变等故障；间隙过小，机组运行振动会造成探头与齿顶轻微摩擦碰撞，长期磨损探头感应端面，甚至出现探头顶死、齿盘刮伤、探头断裂的安全隐患，直接威胁旋转设备运行安全。
为保障安装精度，现场安装需遵循标准化施工流程。安装前需彻底清理测速齿盘齿顶、齿根表面积灰、油污、铁锈等杂质，避免异物垫隙导致间隙测量不准；传感器螺纹安装基面需保持平整垂直，安装面垂直度偏差控制在0.1mm/m以内，杜绝探头倾斜、感应角度偏移影响信号采集。微调探头位置，精准控制探头端面与齿顶间隙至0.55-0.75mm标准区间，最佳安装间隙锁定0.65mm。间隙校准完成后，使用专用工具紧固锁紧螺母，紧固扭矩严格控制在1.2-1.5N·m，扭矩过大会造成传感器内部结构应力变形，扭矩过小会导致机组振动工况下探头松动、位移、间隙偏移，引发后期信号异常。安装完成后需手动盘车全程校验，确保齿盘旋转一周无剐蹭、无碰撞，脉冲信号连续稳定、无缺失、无跳变。
机组正常运行期间，规范的运维管控是保障传感器长期稳定工作的核心，需严格遵守多项机组运行注意事项，规避各类测速故障。首先是振动与工况适配管控，该传感器专为机房高振动工况设计，可长期耐受-40℃至125℃宽温环境，但机组深度调峰、负荷大幅波动、设备启停瞬间振动幅值会瞬时增大，运行中需严禁探头松动、线路拉扯，杜绝因振动导致的间隙偏移、线路虚接问题，避免转速信号突变引发系统误判。其次是环境防护注意事项，汽机房高温、多油污、多粉尘、电磁干扰强，需保持传感器探头端面、接线部位清洁干燥，定期清理表面积油积灰，防止油污包裹感应区域削弱磁路感应能力，同时做好线路屏蔽防护，避开高压电缆、变频器、大功率电机等强干扰设备，杜绝电磁杂波导致的信号失真。
同时需严格落实运行状态实时监测与巡检规范，运行班组日常监盘需关注转速数值稳定性，若出现无规律小幅波动、瞬时跳变、低速信号丢失等异常，需及时就地排查间隙偏移、探头污染、线路老化、螺母松动等问题。机组启停、盘车试验、大修试运阶段，需重点校验低速、中速、全速全工况信号完整性，确保全转速区间测速精准、无盲区、无丢波。严禁机组运行中松动、拆卸、触碰传感器，防止间隙突变引发转速信号中断，导致机组调速系统异常、保护误动等风险。
在周期维护与更换管理方面，CS-1-G-065-05-01高阻磁电传感器整体耐用性强、近乎免维护，但需匹配电厂标准化检修周期执行专项检查。日常月度巡检重点检查紧固状态、线路完好性、表面清洁度；年度大修需重新校准安装间隙、校验信号输出精度，排查探头端面磨损、磁芯性能衰减、螺纹滑丝等隐性缺陷。常规稳定工况下设备使用寿命可达3-5年，高频启停、高振动恶劣工况建议3年整体更换一次，杜绝超期服役导致的测速精度下降、信号不稳等问题。
该型号传感器尺寸标准、螺纹适配通用、安装调试简单，可直接原位替换电厂同规格老旧、失效、信号漂移的转速探头，无需改造安装支架、无需重新组态系统参数。凭借精准的测速性能、严苛的工况适配性、稳定的运行表现，成为火电厂旋转设备转速监测、机组安保联锁、调速系统稳定运行的核心标配备品，适配电厂日常备件储备、大修更换、缺陷消缺、设备技改全场景。
