YSF16‑55/130KKJ压力释放阀
一、电力专属应用定位
YSF16‑55/130KKJ 属于变压器本体核心非电气保护元件，俗称压力释放阀，是油浸设备最后一道机械泄压屏障。变压器内部发生匝间短路、电弧故障时，绝缘油瞬间汽化，油箱内部压力会毫秒级飙升，该阀门在内部压力抵达 55kPa 整定值时快速开启泄压，避免油箱鼓包变形、焊缝开裂、喷油爆炸重大设备事故；压力回落至回座压力后自动闭合，隔绝外界水汽、粉尘进入油箱，保障变压器油绝缘性能，部分配置可输出开关量报警信号上送 DCS 后台，实现就地动作 + 远程告警双重防护。
型号字段释义：
- YSF：压力释放阀产品系列
- 16：DN16 安装公称通径，匹配国内主流主变法兰接口
- 55：开启压力 55kPa，到达该压力阀门触发开启
- 130：最大泄放口径 130mm，大通径保障超压瞬间快速排压
- KKJ：加强抗振版本，针对电厂厂区振动、温度交变工况优化结构，提升回座精度与抗疲劳能力。
二、电厂现场工况痛点
火电厂主变长期处于高温、振动、昼夜温差大的运行环境，传统普通释放阀现场暴露多类问题：
- 机组启停、负荷大幅波动带来本体振动，普通阀弹簧易疲劳，出现未到整定压力就误喷油，造成变压器油大量损耗，机组被迫降负荷处置；
- 故障泄压过后回座不严，出现持续性渗油，外界潮气侵入油箱，油质劣化，变压器绝缘下降；
- 响应速度慢，内部突发短路压力骤升，阀门开启滞后，油箱承受超压冲击，埋下壳体损伤隐患；
- 动作之后机械指示杆、报警接点无法提示运维人员，故障发生后集控室无告警，缺陷被遗漏，二次故障风险升高。
三、产品核心技术优势
- 毫秒级响应泄压，动作响应≤0.8s，内部故障压力骤增时迅速打开 130mm 大通径泄放口，快速释放油箱内部高压油气，降低箱体承压风险。
- KKJ 加强抗振结构，优化弹簧组件、双层密封膜片，耐受变压器本体长期振动干扰，降低误动作概率；泄压完成压力回落≥35kPa 时可靠回座密封，防止进潮进灰，维持油箱微正压环境。

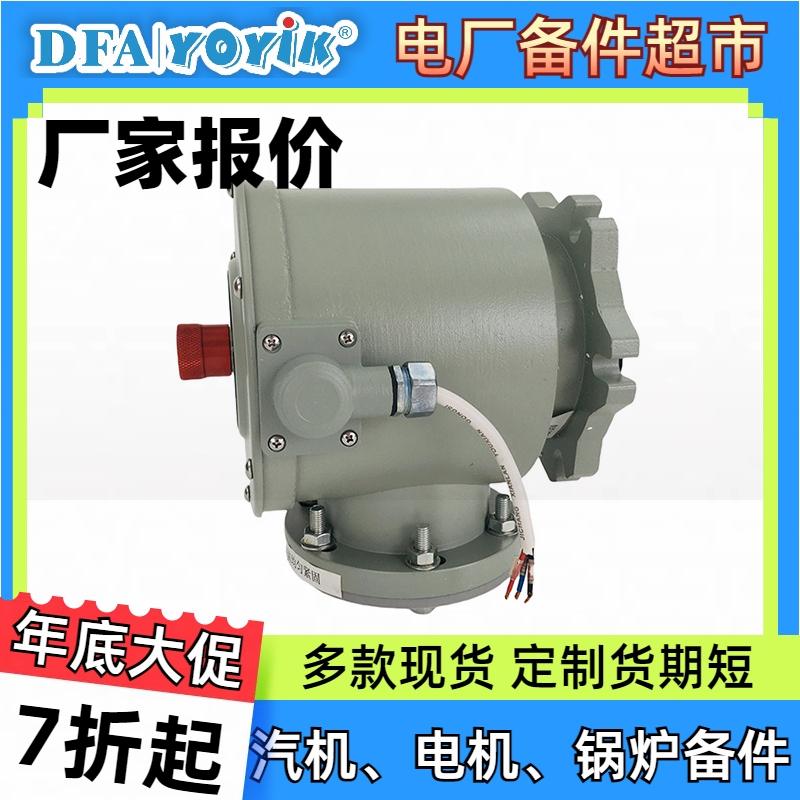

- 动作可视化 + 信号输出，阀门自带机械动作指示杆，一旦发生泄压，红色指示杆弹出，现场肉眼即可识别；配套电接点机构，动作后输出无源开关信号上传 DCS，提醒运行人员及时开展变压器油色谱、绝缘试验排查故障，避免带隐患运行。
- 壳体耐候材质，高强度压铸铝合金阀体，适应电厂户外高温、雨雪、粉尘环境，抗腐蚀，满足变压器长期连续运行要求，符合 DL/T 572‑2021 电力变压器运行规程相关使用要求。
四、电厂运维实操要点
- 出厂已经完成压力整定，现场禁止私自拆解阀体、调整弹簧预紧度，会直接破坏开启压力整定值，造成拒动或者误动；校验、维修需联系厂家完成。
- 阀门发生喷油动作不等于直接判定阀门损坏，但必须立即隔离变压器，开展油色谱 DGA 化验、绕组绝缘测试，查清内部故障根源，不允许简单复位直接投运。故障处理完毕后，运维需要两步复位：手动按下弹出的机械指示杆，同时复位电气微动开关，消除 DCS 报警，恢复保护功能，很多现场只复位指示杆，忽略接点复位，会造成下次故障无告警的重大隐患。
- 定期巡检：重点查看阀体有无渗油、指示杆是否弹出、法兰螺栓紧固状态；大修期间核对开启压力，排查弹簧老化、膜片老化失效风险。
- 配套导油管、集油池规范安装，泄压喷出的变压器油导入集油装置，规避现场喷油带来的火灾安全隐患。
