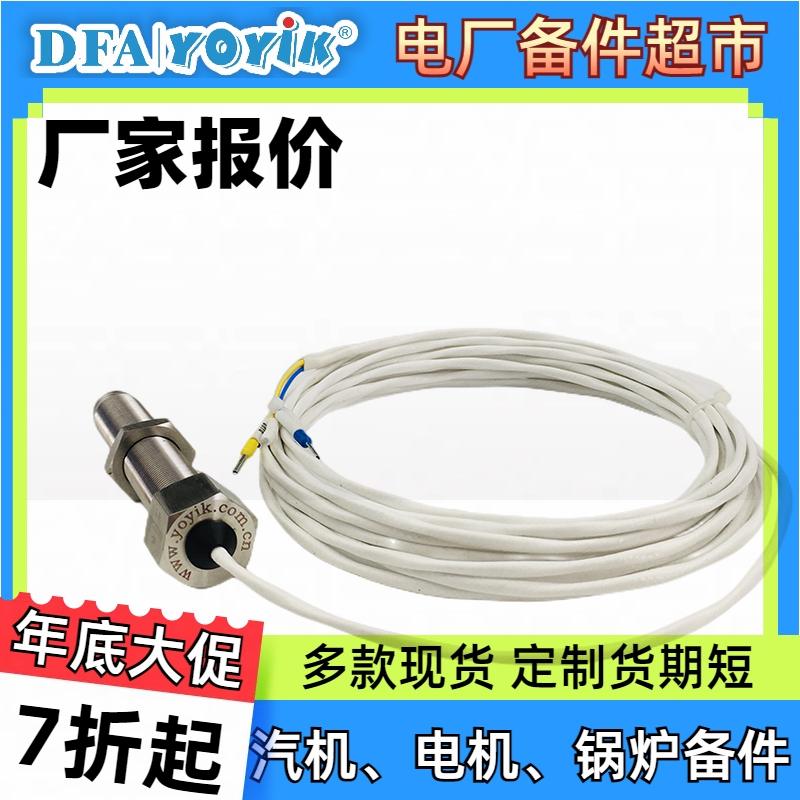

ZS-04-075-3000 属于无源磁阻式转速传感器，专门用于电厂汽轮机主轴、小机轴系转速采集，是机组 DEH 调节系统和 TSI 安全监测系统的核心测速元件。该传感器不需要外接供电电源，依靠感应测速齿轮转动带来的磁场变化产生脉冲信号，实时把转子旋转状态转化为脉冲电信号上传至控制系统。汽机平台高温、油污、持续振动的现场环境对转速测点要求极高，这款探头采用不锈钢外壳结构，抗振、耐油污，适配机组长期连续运行，采集的转速信号既参与机组升速、并网、负荷调节，同时也是超速保护的关键输入，是保障汽轮机安全启停、稳定带负荷运行的重要热控备件。
一、现场主要作用
- 实时采集主轴转速数据。机组从盘车、冲转、升速到并网带负荷全过程，传感器持续捕捉转子转速变化，控制室可以实时读取转速数值，运行人员依据转速变化判断机组升速状态，把控冲转、暖机、并网的关键节点。
- 支撑 DEH 转速闭环调节。在机组并网前后，转速信号作为调节系统的核心反馈信号，参与转速闭环运算，自动调整调门开度，稳定机组转速，保障一次调频响应性能，满足电网侧的调节要求。
- 提供超速保护逻辑信号。转速达到保护阈值时，传感器输出信号触发机组超速保护动作，快速关闭主汽门与调门，规避转子超速带来的重大设备风险，是汽轮机本体安全防护的重要一环。
- 辅助故障判断与异常预警。当轴系出现转速波动、转子摩擦、齿轮损伤等情况，传感器输出脉冲信号会出现异常，运维人员可以结合转速曲线提前识别隐患，提前安排检修，避免故障扩大。
- 适配狭小安装空间。探头本体长度适配汽机测速齿轮附近紧凑的安装位置，在高温辐射、油气弥漫的环境下依旧可以稳定输出脉冲，适合长期在线监测。
二、日常巡检重点
监盘巡检时，重点观察转速显示数值，对比多通道转速测点之间的差值，留意转速有无无规律波动、数值跳变、转速丢失归零等现象。多个转速测点出现明显偏差时，需要及时安排就地核查，排除探头或者线路问题。
就地巡检，首先检查传感器本体、固定螺纹与锁紧螺母，确认探头无松动后退。机组长期振动容易造成锁紧螺母松脱，探头端面与测速齿轮间隙变大，直接造成信号变弱。检查探头端面，查看是否吸附铁屑、油污，铁屑堆积会干扰磁场感应，降低信号幅值。
检查信号电缆，查看外皮是否被高温烘烤老化、被油侵蚀破损，线缆接头处有无进水、受潮，接线端子没有氧化发黑，屏蔽层接地完好。信号线尽量不和动力电缆并行敷设，防止电磁干扰造成脉冲信号失真。
停机盘车阶段，测量探头端面和测速齿轮齿顶之间的安装间隙，确认间隙处在合理区间，同时检查测速齿轮齿面，查看有无磨损、崩齿、变形等缺陷，齿轮损伤会直接影响脉冲信号质量。
三、运行常见故障现象
- 转速信号间歇性丢失、数值跳变。探头锁紧螺母松动，探头后退导致间隙变大；齿面吸附大量铁屑；接线端子虚接，或是线缆屏蔽失效，都会造成脉冲信号时有时无，转速数值来回跳动，影响机组调节稳定。
- 无转速显示，转速归零。探头安装间隙过大，感应磁场强度不足；内部感应线圈断线；电缆断线、接头脱落，都会出现转子在转动，但系统接收不到脉冲信号，无法显示转速，属于需要紧急处理的故障。
- 多测点转速不一致。探头安装间隙不一致，或者个别探头灵敏度衰减，不同通道采集的转速数值出现偏差，会造成系统转速判断异常，影响保护逻辑判断。
- 信号幅值偏低，低速段测量失效。长期高温和振动造成探头内部磁性元件性能衰减，在低转速工况下输出脉冲幅值不足，盘车、低速冲转阶段采集不到有效转速信号，影响机组启动流程。
四、现场维护实操要点
日常巡检定期检查探头锁紧螺母，发现松动及时紧固，保证探头安装间隙稳定，紧固操作时注意保护探头螺纹，避免螺纹损伤。定期清理探头端面以及测速齿轮表面吸附的铁屑、积油，清理时不要磕碰探头端面，防止探头内部元件受损。
规范信号线缆敷设，信号线单独走线，远离大功率动力电缆，减少电磁耦合干扰；接线端子做好防油防潮防护，定期检查端子氧化情况，保证接线接触稳定。
机组大小修期间，盘车状态下测试探头脉冲输出波形，校验信号幅值，对比历史数据，评估探头性能。对于线圈内阻偏离正常范围、信号幅值衰减严重的探头，直接更换，杜绝带病投入运行。拆装探头时，做好螺纹防护，避免探头磕碰、撞击，防止内部线圈受损。
检修过程同步检查测速齿轮状态，齿面磨损、缺齿需要及时处理，齿轮缺陷会持续影响探头信号质量，只更换探头无法彻底解决转速波动问题。安装完成后，进行全量程转速信号测试，确认升速、稳速区间脉冲信号稳定，多通道转速测点数值保持一致。
五、产品使用小结
ZS-04-075-3000 磁阻式转速传感器作为汽轮机主轴测速核心部件，输出的脉冲转速信号，同时承担机组转速调节和超速保护两大功能，信号的稳定可靠直接关系到汽轮机启停安全与长期稳定运行。无源感应的结构设计，无需现场供电，在汽机平台高温、强振动、多油污的工况下具备良好的适应性。日常运维重点把控探头安装间隙、紧固件防松、铁屑清理与线缆防护，定期校验脉冲信号，能够有效减少转速跳变、信号丢失等故障，降低机组非计划停机风险，是电厂汽轮机 DEH、TSI 系统备件更换、检修改造常用的转速监测探头。
