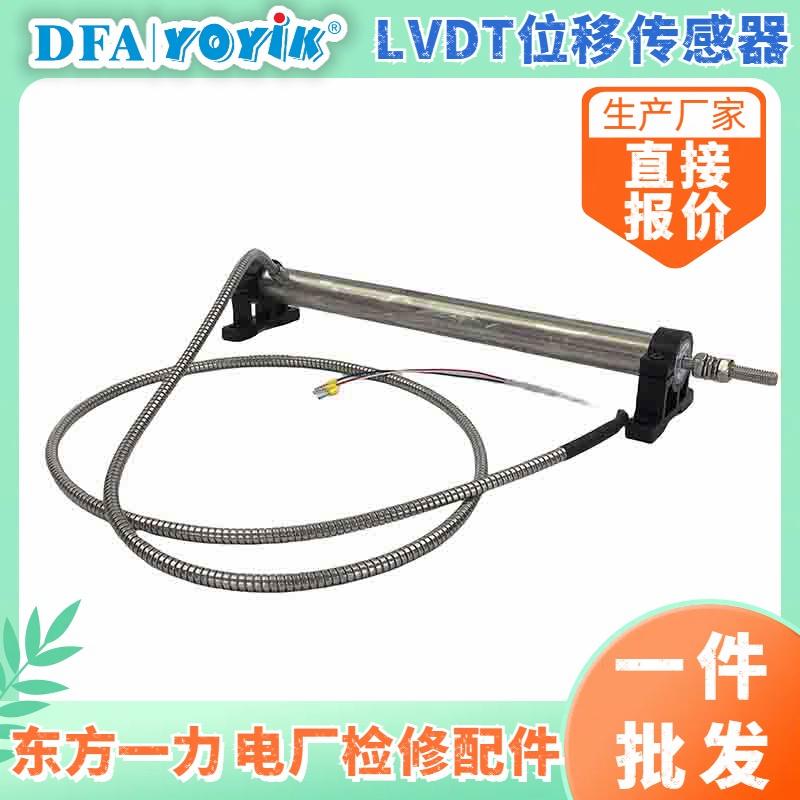

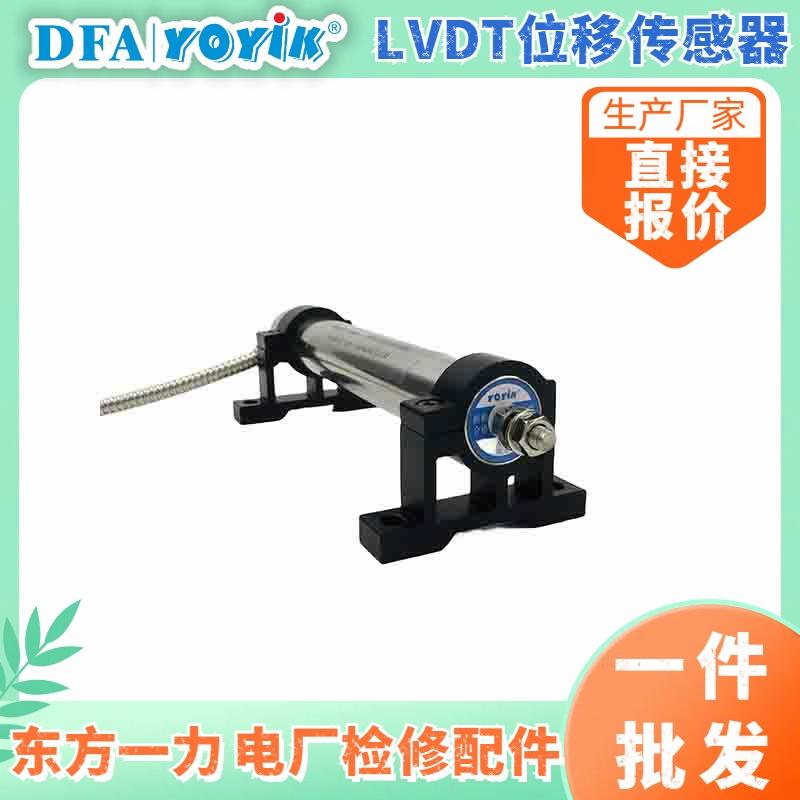

位移传感器CZTD-3A-200 电厂DEH系统阀门行程监测介绍

一、现场主要作用

• 精准采集阀位行程：实时捕捉油动机、调门的机械位移变化，将物理行程转化为标准电信号，完整上传至控制系统，实现阀门开度的实时监测，让运行人员精准掌握每一个阀门的实际动作状态。
• 保障闭环调节稳定：作为DEH系统闭环调节的关键反馈源，传感器信号直接参与机组升降负荷、转速调节、压力匹配等逻辑运算，保证指令开度与实际开度高度一致，有效避免阀门晃动、负荷波动、调节滞后等问题。
• 适配高温恶劣工况：可长期耐受机组运行高温辐射环境，在设备持续发热、环境温度交变的场景下，依旧保持测量线性度，不会出现大范围漂移，适配汽轮机周边高温作业环境。
• 支撑机组安全运行：稳定的阀位信号是机组启停、变负荷、稳工况的基础，能够为阀门联锁、保护逻辑、异常报警提供可靠数据支撑，规避因阀位信号失真引发的调节异常隐患。

二、日常巡检重点

• 日常监盘重点核对阀位指令与就地反馈数值，观察数值是否同步跟随变化，有无固定偏差、跳变、卡顿、归零异常等情况。
• 就地巡检检查传感器本体、固定支架、连杆结构，查看螺丝是否松动、连杆是否偏移、支架是否变形，机组振动较大时段需增加巡检频次。
• 检查信号线缆外观，确认外皮无破损、无油污、无挤压弯折，接线端子无受潮、氧化、松动，屏蔽层接地状态完好。
• 观察传感器工作环境，避免金属杂物、导磁部件近距离贴近设备，防止外部磁场干扰造成信号失真。

三、运行常见故障现象

• 阀位信号漂移、零点偏移：长期高温运行、支架轻微松动，会造成传感器基准位移偏移，表现为阀门全关状态下无法归零、全开开度不准，调节区间出现偏差，影响机组负荷匹配精度。
• 信号跳变、数值波动：机房电磁干扰、线缆屏蔽失效、接线虚接、连杆间隙过大，都会导致阀位数值频繁跳动，直接引发调门小幅晃动、负荷波动，影响机组稳定性。
• 无反馈、信号卡死：线路断路、端子脱落、传感器内部线圈老化损坏，会出现阀位数值固定不变，阀门动作但反馈无变化，造成调节系统闭环失效。
• 线性度变差：传感器长期疲劳工作、局部积灰积油、感应区域受磁场干扰，会导致阀门小幅动作时反馈不灵敏，大幅动作时偏差拉大，调节精度持续下降。

四、现场维护实操要点

• 定期开展阀位校准工作，针对零点偏移、量程偏差问题及时修正，保证指令与反馈匹配，杜绝长期带偏差运行，从源头规避调节不稳问题。
• 紧固传感器固定支架与连杆螺丝，消除机械间隙，连杆对接保持同轴度，避免设备振动造成位移偏移、信号波动。
• 做好线缆防护，整理走线布局，远离强磁场、大功率动力设备，避免线缆挤压磨损，定期清理接线端子氧化层，保证接触良好。
• 保持传感器感应区域干净整洁，及时清理表面积灰、油污，避免杂质遮挡感应区域，降低测量灵敏度。
• 大小修期间全面校验传感器线性度、全程量程、零点稳定性，对老化、精度衰减、频繁漂移的传感器直接更换，避免带病投入运行。
• 设备周边禁止堆放导磁金属构件，检修作业时避免磁场设备近距离作业，防止电磁干扰影响传感器正常测量。
