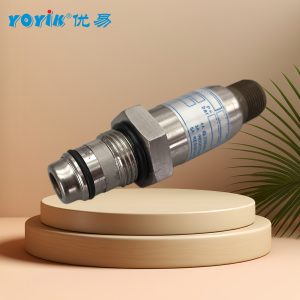

压力开关FRD.WJA7.66A 适配300MW-1000MW机组 免频繁维护

1. 压力开关FRD.WJA7.66A产品概述

2. 压力开关FRD.WJA7.66A核心技术参数

• 压力量程：0-35MPa（适配电厂液压系统高压工况），可根据电厂实际需求在全量程段内灵活设定动作阈值
• 动作精度：±1.0%FS，确保压力监测与触发的准确性，避免误动作
• 输出信号：常开/常闭双触点输出（可按需切换），触点容量220V AC 5A、24V DC 5A，适配电厂常规控制系统接口
• 工作电压：AC 220V / DC 24V（双电压适配，默认DC 24V，可定制）
• 环境适应性：工作温度-25℃~70℃，相对湿度≤85%，防护等级IP65，抗振动加速度≤5g，可耐受电厂高温、多油雾、强电磁干扰环境
• 接口规格：螺纹接口M20*1.5（可根据电厂管路需求定制G1/4、G1/2等规格），便于现场安装对接
• 响应时间：≤50ms，快速捕捉压力变化，及时触发联锁保护，避免故障扩大

3. 压力开关FRD.WJA7.66A电厂安装位置

• 汽轮机EH抗燃油系统：安装在抗燃油供油管路、回油管路及油动机液压控制回路，监测抗燃油压力变化，保障液压调节系统稳定
• 汽轮机润滑油系统：安装在主油泵出口、润滑油母管、轴承供油管路，监测润滑油压力，防止因油压过低导致轴承磨损、烧瓦事故
• 锅炉给水系统：安装在给水泵出口、给水母管，监测给水压力，配合调节给水泵转速，确保锅炉给水压力稳定
• 蒸汽系统：安装在汽轮机排汽管路、锅炉过热蒸汽管路分支，监测蒸汽压力，避免超压损坏管路及设备
• 顶轴油系统：安装在顶轴油泵出口管路，监测顶轴油压力，确保汽轮机盘车及启动时轴系得到可靠支撑

4. 压力开关FRD.WJA7.66A电厂应用重要性

• 保障设备安全：实时监测各类介质压力，当压力超过预设阈值（如超压、欠压）时，快速触发联锁保护，切断相关设备电源或切换备用系统，避免因超压导致管路破裂、设备爆炸，或因欠压导致轴承烧毁、给水中断等重大设备故障，守护电厂核心设备安全。
• 维持系统稳定：为电厂DCS控制系统提供精准的压力开关量信号，控制系统根据信号反馈调整设备运行状态（如调节泵组转速、切换阀门开度），确保EH抗燃油系统、润滑油系统、给水系统等核心系统的压力稳定，为汽轮机、锅炉等主机组的正常运行提供基础保障。
• 降低运维风险：具备高可靠性和抗干扰能力，长期运行无频繁误动作，减少人工巡检频次；同时，其动作信号可同步至SOE事件记录系统，为故障追溯提供准确的时间节点依据，便于运维人员快速定位压力异常原因，缩短故障处理时间，降低非计划停机概率，提升电厂运维效率。

5. 压力开关FRD.WJA7.66A 适用电厂机组范围

• 火电机组：300MW、600MW、1000MW等亚临界、超临界、超超临界燃煤发电机组，适配东方汽轮机、上海汽轮机、哈尔滨汽轮机等主流机组型号
• 核电机组：1000MW级压水堆核电机组（如CPR1000、AP1000），适配核电厂常规岛、核岛辅助系统压力监测需求
• 水电机组：100MW-700MW水轮发电机组，适配水轮机调速系统、润滑系统、冷却系统压力监测
• 其他机组：垃圾焚烧发电机组、生物质发电机组（20MW-100MW），适配其辅助系统压力控制需求

6. 压力开关FRD.WJA7.66A运维要点

• 定期校准：每6个月对压力开关进行一次压力校准，确保动作阈值准确，避免因参数漂移导致误动作或不动作；校准需使用标准压力校准仪，严格按照电厂热工校准规范操作。
• 日常检查：每周检查一次安装接口密封性，防止介质泄漏；检查接线端子紧固情况，避免接触不良导致信号丢失；清理传感器表面灰尘、油垢，确保压力感应灵敏。
• 故障处理：若出现触点接触不良、信号无反馈，需检查接线端子或更换触点；若出现误动作，需重新校准压力阈值，排查管路压力波动原因；若出现介质泄漏，需更换密封件或接口螺纹。
• 更换规范：更换时需先切断相关系统电源及介质管路，待压力卸荷后再拆卸，避免介质喷射伤人；新备件安装后需进行压力测试，确认动作正常、信号稳定后，方可投入使用。
