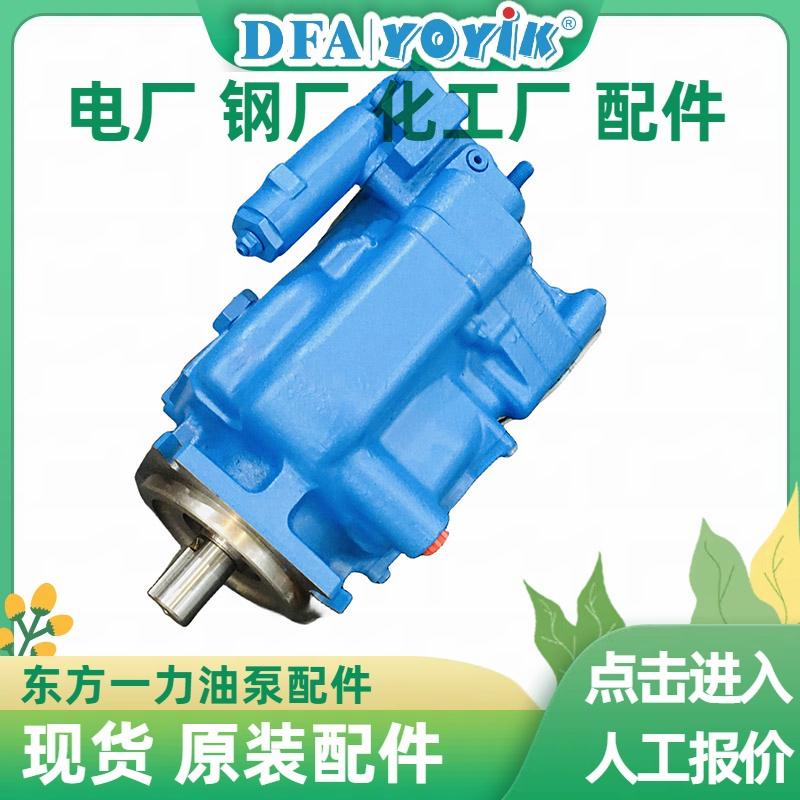

PVH074R01AB10A25000000200AE010 高压变量柱塞泵 技术答疑

问题一：完整拆解 PVH074R01AB10A25000000200AE010 型号编码，各段代表哪些核心技术配置？

1. PVH074：产品系列 + 公称排量，PVH 为开式回路压力补偿变量柱塞泵系列，074 代表理论排量 73.7mL/r，适配火电 EH 油系统 14MPa 额定压力流量需求；
2. R：轴端旋转方向，从驱动电机端观察顺时针旋转，匹配电厂标准三相电机转向；
3. 01：基础结构版本，工业重载加强型壳体、加厚轴承座，适配 24h 连续值守；
4. AB：SAE 标准安装法兰 + 平键驱动轴，标准通用安装尺寸，可原位替换同规格进口泵；
5. 10：油口布置形式，进油口侧向、高压出油口向上，适配 EH 油站立式布置管路布局；
6. A：控制型式，单压力补偿变量控制器，恒压输出，系统流量按需自适应调节，无流量复合控制功能PowerSourc…；
7. 250：压力补偿弹簧预设调节上限 250bar（25MPa），电厂 EH 系统整定工作压力 14.5MPa，留有充足调压余量，杜绝溢流长期做功发热；
8. 0000000200：无辅助驱动轴、无特殊防腐涂层、标准壳体泄油口、无内置冲洗阀、标准密封套件；
9. AE010：标准内置轴承、通用骨架油封、无特殊降噪结构、基础出厂校验配置，专为磷酸酯抗燃油介质优化密封材质。

问题二：该泵适配磷酸酯 EH 抗燃油的底层技术设计有哪些，普通矿物油泵为什么不能替代？

核心适配技术设计：

1. 全套耐抗燃油密封体系

   内部柱塞滑靴密封、配油盘密封圈、轴端骨架油封全部采用氟橡胶材质，可长期浸泡磷酸酯介质，溶胀率＜3%；普通矿物油泵丁腈橡胶密封遇 EH 油快速溶胀开裂，短期即出现严重内泄、外漏。

2. 摩擦副材料耐水解优化

   缸体、柱塞、滑靴采用高强度青铜 + 热处理合金钢配对，抗燃油具备强水解腐蚀性，普通碳钢摩擦副极易点蚀拉伤；本泵全部摩擦副经过低温氮化处理，提升耐介质腐蚀性能。

3. 变量控制阀流道防腐抛光工艺

   控制阀内部流道镜面抛光，杜绝抗燃油水解产生的酸性杂质附着沉积，避免阀芯卡涩；普通油泵流道粗糙易积垢，长期运行压力调节失灵。

4. 壳体泄油背压耐受设计

   壳体泄油通道加宽，允许最大泄油背压 0.5bar，适配 EH 油箱负压回油工况，防止壳体积油压高击穿轴封；普通油泵泄油管路狭窄，抗燃油粘度特性易造成背压超标渗漏。

替代限制技术原理：

问题三：泵运行噪音尖锐、高频啸叫，从流体力学与机械传动层面分析全部技术诱因？

1. 吸油侧进气（最高发流体故障）

   吸油法兰 O 圈老化、吸油管接头松动、油箱油位过低产生漩涡，空气随油液进入柱塞腔，高压压缩产生空化冲击波，发出高频尖啸声；流体空蚀会持续冲刷配油盘密封面，短期造成内泄量飙升。

2. 吸油阻力超限气蚀

   进油滤芯堵塞、吸油管径偏小、泵安装吸油高度超过 1m，抗燃油粘度远高于普通液压油，管路沿程阻力过大，柱塞腔形成负压析出溶解空气，气蚀磨损滑靴球面、缸体柱塞孔。

3. 内部摩擦副机械磨损（金属撞击异响）

   滑靴球面磨损间隙超标、配油盘密封面拉伤、主轴滚道轴承点蚀，柱塞往复运动时出现金属撞击噪音，转速越高振动、噪音放大；拆解可见滑靴镀层脱落、配油盘环形划痕。

4. 变量控制阀阀芯卡滞

   EH 油杂质、水解胶质卡滞压力补偿阀芯，斜盘倾角频繁小幅波动，流量周期性脉动引发管路共振，叠加泵体振动形成复合型噪音；清理阀芯、更换高精度滤芯可消除。

5. 传动对中偏差机械振动

   电机与泵轴同轴度偏差＞0.1mm，弹性联轴器缓冲失效，周期性机械振动传导至泵壳体，放大运行噪音，同时加速主轴轴承疲劳损坏。

问题四：系统压力持续偏低、无法达到整定 14.5MPa 工作压力，从变量控制逻辑拆解故障根源？

1. 压力补偿弹簧疲劳失效

   弹簧长期高温蠕变，刚度下降，无法推动斜盘至最大倾角，泵极限输出流量不足，负载压力达不到设定值；需更换同规格 250bar 配套弹簧，不可用普通弹簧替代。

2. 控制阀芯节流孔堵塞

   EH 油杂质堵塞控制阀阻尼小孔，高压油无法正常推动控制活塞，斜盘始终维持小排量输出，系统流量供给不足，压力上不去；拆解清洗阻尼孔，同步更换系统精密滤芯。

3. 内部摩擦副容积效率大幅衰减

   配油盘、柱塞滑靴磨损，柱塞高压腔油液大量内泄至低压吸油腔，泵有效输出流量大幅降低，负载建立压力能力丧失；实测壳体回油流量，内泄超过额定值 15% 必须更换摩擦副套件。

4. 吸油进气导致容积效率下降

   吸入空气压缩后容积膨胀，柱塞有效排油量降低，同时气蚀加剧内部磨损，双重作用造成压力偏低；紧固吸油密封、补油至标准液位即可缓解。

5. 系统外泄漏超标

   伺服阀、管路法兰、蓄能器接头大量外漏，系统总泄漏流量超过泵最小维持流量，泵持续大排量输出仍无法稳压，需分段隔离管路排查泄漏点位。

问题五：泵壳体温升过快、油温超标＞60℃，液压能量损耗的技术成因有哪些？

1. 长期溢流能量损耗

   机组低负荷、阀门中位待机时，系统需求流量极小，但泵仍维持高压大排量输出，多余流量经溢流阀节流做功，大量热能进入油液；该变量泵理论可自动减小排量，若控制阀卡滞无法变量，会持续溢流发热。

2. 内部内泄损耗发热

   柱塞、配油盘磨损产生高压内泄，高压油反复节流回流低压腔，持续产生热量；内泄量越大，泵壳体温升速度越快，伴随压力波动、噪音增大。

3. 吸油阻力大、气蚀损耗

   滤芯堵塞、管路节流造成吸油负压，油液析出空气压缩放热，同时气蚀磨损加剧内泄，双重提升油温。

4. 壳体泄油背压过高

   泄油管堵塞、管径偏小，壳体内部承压升高，主轴、斜盘轴承摩擦阻力增大，机械摩擦损耗转化为热量；规范泄油管通径≥10mm，背压控制≤0.05MPa。

5. EH 油粘度匹配异常

   油温低于 18℃启动，油液粘度过高，柱塞运动摩擦阻力激增，电机负载上升、泵体发热；规范要求 EH 油温≥20℃方可启动油泵，低温投运前启动电加热器升温。

问题六：新机初次安装调试，必须遵循哪些流体、机械安装技术规范，否则直接缩短泵使用寿命？

1. 吸油管路流体规范（核心防气蚀）

• 吸油口管路通径不小于泵吸油口径，总长度≤1m，减少弯头、变径；
• 吸油全部法兰密封采用全新氟橡胶 O 圈，禁止重复使用旧密封，杜绝进气；
• 油箱液位维持液位计 2/3 高度，吸油口浸没液面深度≥200mm，避免漩涡进气。

2. 传动同轴度机械规范

• 电机与泵轴同轴度径向偏差≤0.05mm，角度偏差≤0.3°；
• 选用聚氨酯弹性联轴器，缓冲机组启停冲击，禁止刚性直连；
• 手动盘泵轴 5 圈以上，转动无卡滞、无阻力突变，方可通电试转。

3. 泄油管路承压规范

• 泄油口单独接回油箱，禁止与吸油管路连通；
• 泄油管全程向下无抬高拐点，防止积油造成壳体背压超标。

4. 初次充油排气规范

5. 油液清洁度强制标准

问题七：日常运维中，哪些检测指标可以预判泵内部磨损，避免突发停机故障？

1. 壳体回油内泄流量检测

   额定压力 14.5MPa 空载运行，收集壳体泄油流量，泄油流量＞4L/min 说明柱塞、配油盘磨损严重，需计划性检修；新泵标准内泄≤1.2L/min。

2. 运行噪音频谱监测

   定期使用听诊器检测泵壳体、轴承位，出现持续金属撞击、周期性尖啸，判定滑靴、轴承磨损；正常运行仅均匀流体流动噪音，无金属异响。

3. 壳体温度梯度监测

   泵壳体驱动端、变量阀块温差＞12℃，说明控制阀卡滞、局部内泄集中发热；正常整机温差≤5℃。

4. 压力波动幅值监测

   DEH 系统记录高压母管压力波动，正常波动≤±0.3MPa；波动超过 ±0.8MPa，存在进气、阀芯卡滞、摩擦副磨损问题。

5. 油液颗粒度定期化验

   每周取样检测 EH 油颗粒度，颗粒数值持续上升，代表泵内部金属摩擦副磨损产生金属碎屑，提前拆解检修，防止碎屑划伤伺服阀。

问题八：长期停机后重启，出现泵不上压、无流量输出，从控制与介质角度解析技术原因？

1. 控制阀阻尼孔被水解胶质堵塞

   长期停机抗燃油水解产生磷酸胶质，沉积在压力补偿阀细小阻尼孔，高压控制油无法推动斜盘维持大排量，泵始终小排量输出、无压力；拆解控制阀超声波清洗阻尼孔。

2. 泵腔内部积存大量空气

   停机后管路、泵体冷却形成负压，空气渗入柱塞腔，启动后空气压缩隔离油液，柱塞无法建立有效吸排油容积，无流量输出；重启前充分排气，空载循环排尽空气。

3. 斜盘复位弹簧锈蚀卡滞

   油箱水汽沿泄油管进入泵内部，弹簧轻微锈蚀粘连，无法推动斜盘至最大倾角；拆解清理弹簧、涂抹耐抗燃油润滑脂。

4. 吸油密封低温收缩漏气

   停机后环境温度下降，吸油氟橡胶 O 圈收缩产生微小缝隙，启动吸入空气，容积效率归零，压力无法建立；更换全新密封件，低温工况选用低收缩耐温氟橡胶密封圈。
