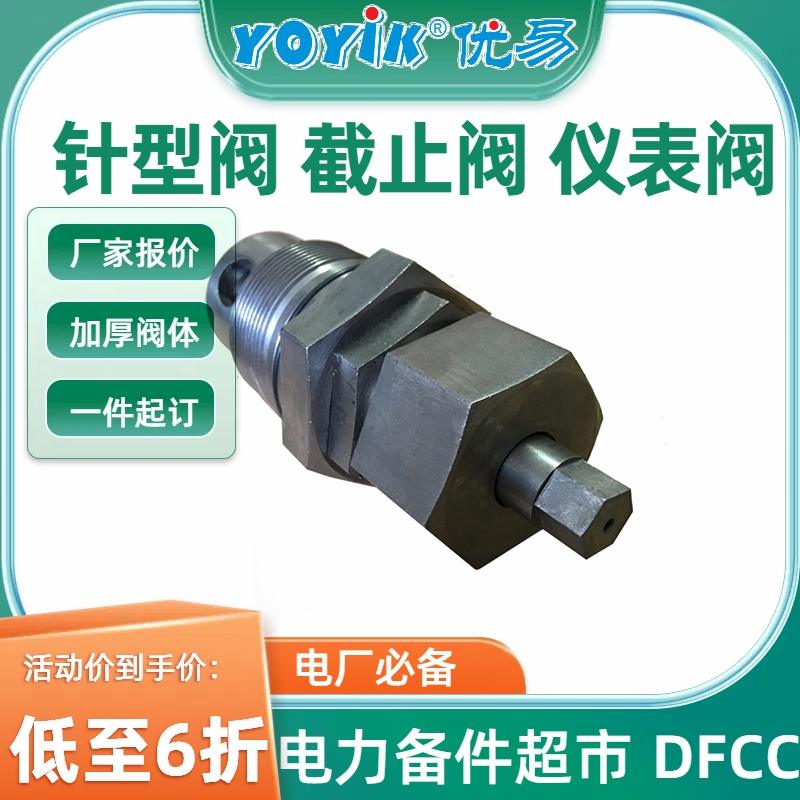

SHV6.4 螺纹安装型蓄能器放油截止阀 螺纹连接结构核心优势深度分析

一、结构紧凑适配蓄能器集成块狭小安装空间，布局兼容性优势显著

1. 无额外法兰占位，大幅节省集成块安装面积

   法兰阀门需配套独立法兰底座、多组紧固螺栓，整体径向尺寸增加 40% 以上；焊接阀门预留焊接坡口、焊道余量，占用集成块侧面大量安装位置。SHV6.4 采用一体外螺纹直插式安装，阀体无外延法兰结构，仅依靠螺纹直接旋入蓄能器油路集成块螺纹孔，径向、轴向占用空间极小，可密集排布多组蓄能器泄压阀，完美适配 EH 油站紧凑模块化油路设计，解决大型机组油站集成块开孔密集、空间局促的布局难题。

2. 多方位灵活装配，无安装角度限制

   螺纹旋合可 360° 调整阀门手柄操作朝向，安装完成后可自由旋转阀体，将操作内六角 / 手柄调整至便于检修人员操作的正面方位；法兰、焊接阀门装配后角度固定，一旦管路遮挡操作位，只能切割管道、重新拆装，改造工作量极大。SHV6.4 螺纹安装无需改动油路孔位，仅通过旋入深度微调阀体朝向，适配油站各类异形、多层集成块布局。

3. 通径小型化匹配螺纹标准孔位，标准化集成设计

   型号中 6.4mm 微小通径对应高压细泄压油路，螺纹规格与电厂通用液压集成块标准螺纹孔统一，全厂 EH 油站蓄能器模块可通用同规格螺纹孔，无需定制特殊法兰底座，油站集成块加工开孔统一标准化，降低油路块加工周期与制造成本。

二、免动火、免焊接施工，完全满足电厂防火安规要求，安装施工优势突出

1. 现场无动火作业，规避 EH 油火灾重大安全隐患

   EH 抗燃油遇高温焊渣极易起火，电厂汽机房、EH 油站属于一级防火防爆区域，焊接阀门安装需办理高等级动火作业票，配套防火毯、灭火器、专人监护，施工审批流程繁琐、作业周期长。SHV6.4 螺纹安装仅使用扳手旋紧装配，全程无明火、无高温焊道，无需动火审批，停机短时间内即可完成拆装改造，大幅降低 EH 油泄漏起火、机房火灾安全风险。

2. 无需管道坡口、探伤检测，简化全套施工工序

   焊接阀门安装前必须对管道坡口打磨、氩弧焊接，完工后开展渗透探伤检测，排查焊缝气孔、裂纹、渗漏缺陷；螺纹安装仅需清理螺纹孔杂质、涂抹专用耐抗燃油密封胶，旋紧后即可投入试压，省去坡口加工、焊接、探伤三道工序，单台阀门安装工时缩短 70%，机组小修、临修期间可批量快速更换备件。

3. 单人即可独立完成拆装，无需起重、焊接配套设备

   法兰阀门拆装需多人配合对齐法兰面、均匀紧固多组螺栓；焊接阀门必须配备焊机、气瓶、防护工装。SHV6.4 体积轻量、螺纹旋合操作简单，检修人员仅一把扭矩扳手即可独立完成拆装，狭小油站夹层、蓄能器底部低位等人员操作受限区域同样便捷施工。

三、可拆卸式连接结构，在线运维、备件更换成本优势明显

1. 单阀独立拆装，无需切断、切割主油路

   焊接阀门属于永久连接，阀门故障、密封失效时必须切割管道、重新焊接，整条支路油路需完全隔离泄压；螺纹结构为分体可拆卸连接，单台 SHV6.4 故障可单独旋出更换，无需改动上下游管路、集成块本体，其余蓄能器支路可保持正常投运，实现单台蓄能器隔离检修，无需整段油路停运，大幅减少机组非计划停机时长。

2. 密封件就地快速更换，无需整体拆除油路块

   阀门长期运行后螺纹处 O 形密封老化渗漏时，直接旋出阀体即可更换氟橡胶耐 EH 油密封圈，无需拆解厚重蓄能器集成块；法兰、焊接阀门一旦接口渗漏，需拆除整套集成块才能更换密封垫片，检修工作量提升数倍。螺纹结构大幅降低日常渗漏故障的处理难度。

3. 备件互换通用性强，适配新旧油站改造替换

   老旧机组改造时，原有集成块预留标准螺纹孔可直接装配 SHV6.4 螺纹阀，无需重新铣削法兰安装面、重新焊接油路；法兰、焊接阀门改造需重新加工集成块安装基座，改造工期长、加工成本高。螺纹安装实现新旧油站备件通用，备品库存仅需储备单一螺纹型号，减少备件库存种类与资金占用。

四、高压螺纹密封体系适配 EH 抗燃油介质，承压密封技术优势

1. 锥形管螺纹 + 耐抗燃油密封胶双重密封，高压零外漏

   SHV6.4 采用高精度锥形密封外螺纹，螺纹牙型锥度配合形成物理密封面，装配时涂抹 TURBO T-50 耐磷酸酯密封胶填充螺纹间隙，双重阻隔高压 EH 油外渗，额定 25MPa 承压下氦检漏泄漏率≤1×10⁻⁶mbar・L/s；普通法兰依靠平垫片密封，高温、油雾环境下垫片易老化蠕变，长期运行法兰螺栓松动后极易出现渗油。

2. 螺纹连接应力均匀，规避高压工况法兰偏载渗漏

   法兰紧固易出现单边螺栓过紧、法兰面受力偏斜，密封垫片局部挤压破损渗漏；螺纹旋合扭矩均匀分布在整个螺纹圆周，阀体与集成块螺纹孔完全贴合，无局部应力集中，长期承受系统压力波动、机组振动时密封结构不易失效，适配 EH 系统 14MPa 持续高压、频繁压力冲击工况。

3. 螺纹内置氟橡胶 O 圈二次防护，隔绝抗燃油腐蚀

   阀体根部配套专用 HY-SO 系列氟橡胶 O 形圈，螺纹旋紧后 O 圈压紧在阀体与集成块端面，阻断抗燃油渗入螺纹缝隙，避免磷酸酯介质腐蚀螺纹金属层，防止螺纹锈蚀卡死无法拆卸；焊接焊缝直接接触介质，长期水解腐蚀易产生锈渣杂质，污染伺服阀精密油路。

五、抗振动、抗温变性能适配汽机房恶劣工况，长期运行可靠性优势

1. 一体螺纹旋合无松动间隙，抵御机组持续振动

   汽机房风机、油泵长期强振动环境下，法兰多组螺栓易逐步松动，焊缝长期振动易产生微裂纹渗漏；SHV6.4 螺纹拧紧后螺纹牙完全咬合，配合密封胶固化锁止，无活动连接间隙，机组长期振动不会出现阀体松动、螺纹渗漏，无需季度复检紧固螺栓，减少运维巡检工作量。

2. 温变工况螺纹自适应伸缩，杜绝冷热态渗漏

   汽机房昼夜温差、机组启停冷热交替会造成金属热胀冷缩，法兰垫片热胀冷缩后易出现缝隙渗漏；螺纹锥形配合结构可自适应微小热膨胀形变，密封胶具备弹性补偿能力，冷热态工况下螺纹密封持续贴合，无需机组升温后二次复紧法兰螺栓。

3. 阀体整体锻造螺纹一体成型，机械强度高

   SHV6.4 阀体采用整体不锈钢锻造，进出口外螺纹与阀体一次成型，无焊接、拼接薄弱点，承压强度高于焊接式分体阀体，不存在焊缝疲劳开裂隐患，适配蓄能器瞬时泄压压力冲击，杜绝阀体断裂、介质喷溅安全事故。

六、全生命周期综合成本优势

1. 安装施工成本降低：免焊接、免探伤、免动火审批，单台阀门安装人工、辅材成本下降 65%；
2. 运维检修成本降低：单阀独立拆装，故障处理无需切割管路、拆卸油路块，单次渗漏检修工时减少 80%；
3. 改造升级成本降低：老旧油站改造无需重新加工集成块法兰基座，直接利用原有螺纹孔替换，改造加工费用大幅缩减；
4. 备件库存成本降低：全机组油站通用单一螺纹型号，无需储备法兰、焊接两种规格备件，减少库存资金占用。

七、适配电厂 EH 系统专属应用价值总结
