汽轮机危急遮断（AST）专用 · 油动机快速泄压关阀核心元件 · 适配各大火电机组检修备件
产品概述

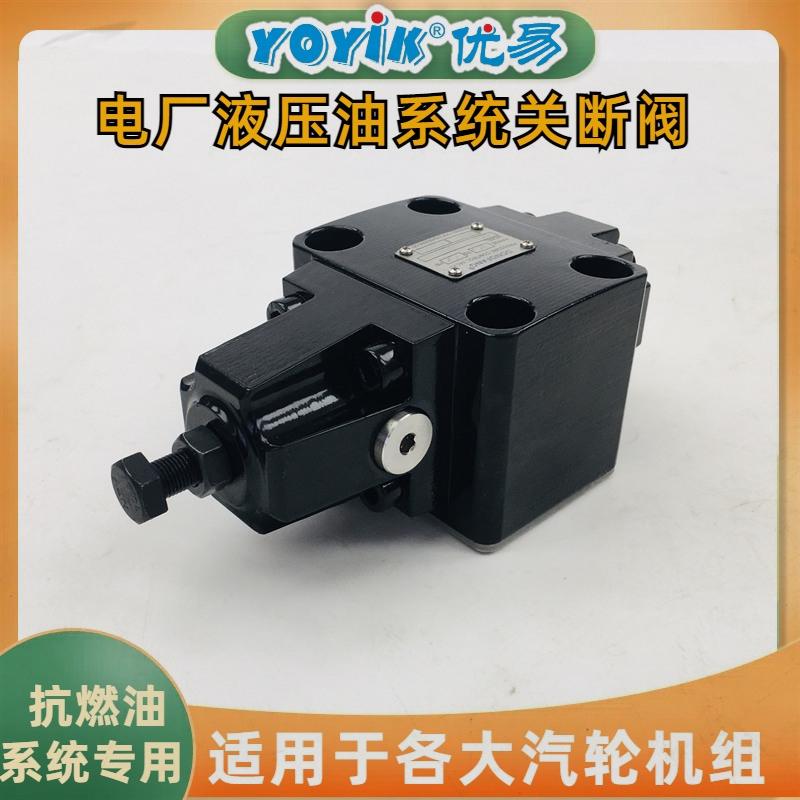

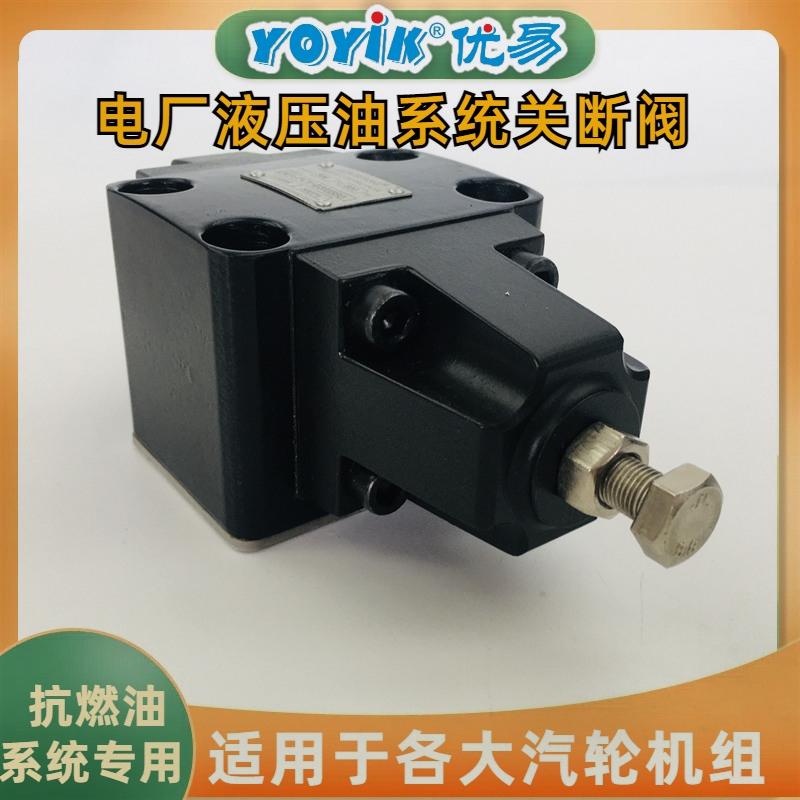

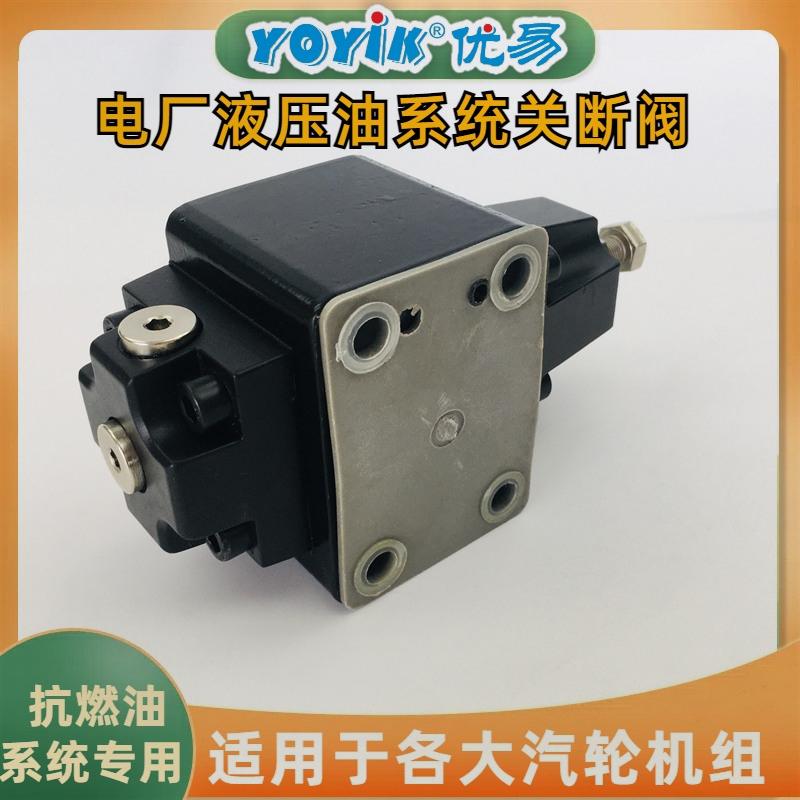

关断阀 DFA-PCV-10/1125 由德阳东方一力（YOYIK）生产，专为汽轮机抗燃油（EH 油）介质控制设计，广泛应用于 300MW、600MW、1000MW 燃煤、供热及超临界空冷机组的 DEH 电液调节系统。产品与汽轮机液压控制、EH 抗燃油、润滑油、密封油系统全套备品备件同源配套，支持原厂替换、机组大修及日常备件更换。
该阀为滑阀式二通压力控制阀，依靠高压油与弹簧力的平衡实现启闭：正常运行时滑阀封闭高压油至回油通道，油动机下腔压力得以建立；一旦危急遮断油（AST 油）泄压，滑阀上腔失压，下腔高压油顶开滑阀，油动机活塞下腔压力油经回油通道迅速泄放，阀门在弹簧力作用下快速关闭，保障机组安全停机。
工作原理（为什么叫”关断阀”）
- 正常运行：滑阀被压紧在阀座上，高压油→回油通道关闭，油动机活塞下腔建立压力，阀门维持开启/调节状态。
- 危急遮断触发：机组故障需紧急停机时，AST（危急遮断）系统动作，危急遮断油压力骤降。
- 阀芯动作：滑阀上腔油压接近零，下部高压油克服弹簧力顶开滑阀，高压油至回油通道接通。
- 快速泄压关阀：油动机活塞下腔压力油经滑阀快速泄至回油，阀门在弹簧力推动下迅速关闭，防止汽轮机超速/失控。
核心优势
- 响应迅速，关断可靠：AST 泄压后毫秒级动作，确保主汽门/调门快速关闭，满足机组安全停机要求。
- 高承压、长寿命：设计耐压 21 MPa，通过 30 分钟耐压试验无渗漏、无变形、无外漏；铸钢阀体抗高压、耐抗燃油腐蚀。
- 密封性能优异：安装面平面度 ≤0.013 mm、表面粗糙度 Ra≤1.6 μm，配合精密滑阀间隙，保压稳定无内漏。
- 流量充足：额定流量 ≥45 L/min，满足油动机快速充/泄压需求，启停平滑。
- 开启压力可调：可调开启压力范围 1.72~7 MPa，适配不同机组油压设定。
- 原厂同源、即换即用：与主机厂配套体系一致，支持原厂替换与机型测绘定制，降低检修停机风险。
技术参数（参考值，具体以铭牌/图纸为准）
- 公称通径：DN10
- 公称压力：设计耐压 21 MPa（30 min 耐压试验无破坏/变形/外漏）
- 适用介质：EH 抗燃油（三芳基磷酸酯）等油品
- 额定流量：≥45 L/min
- 开启压力调节范围：1.72 ~ 7 MPa
- 驱动方式：液压（滑阀式）
- 结构形式：二通式、单向
- 阀体材质：铸钢（可按需提供不锈钢等材质）
- 工作温度：高温型（适配 EH 油工作温度）
- 接口形式：螺栓/法兰连接（按机型配套）
- 安装面要求：平面度 ≤0.013 mm，表面粗糙度 Ra≤1.6 μm
- 品牌/产地：东方一力（YOYIK）/ 四川德阳
注：不同渠道同型号标注的口径、材质略有差异，下单前请核对设备铭牌、图纸或旧件实样，我方提供测绘与选型确认服务。
适用范围 / 应用场景
- 火电厂汽轮机 DEH 电液调节系统、EH 抗燃油系统
- 高压主汽门、中压主汽门、调门油动机控制油路
- 危急遮断（AST/OPC）回路的快速泄压关阀
- 300MW / 600MW / 1000MW 燃煤、供热、超临界空冷机组检修备件
- 汽轮机小修、大修及日常易损件储备
品质与服务承诺
- 源头配套：东方一力电厂备件体系，专注汽轮机液压控制、EH 抗燃油、润滑油、密封油系统全套备品备件。
- 严苛质检：出厂前经高温、振动、精度多重测试，提供校准/测试报告，确保开箱即用。
- 现货充足：主流机型常备库存，支持紧急抢修加急发货。
- 定制测绘：对老机组、非标型号可提供”按图/按样”定制，解决老旧设备备件难题。
- 附加服务：可提供阀门清洗、检测与再生服务，节约检修成本。
