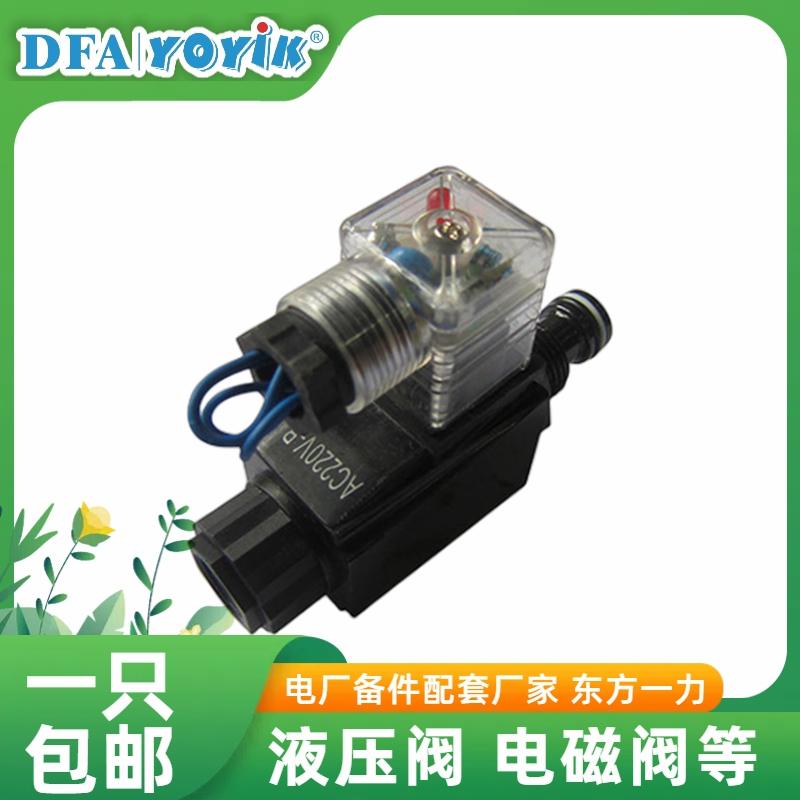

电磁阀 22FDA-K2T-W110R-20/LBO 是德阳东方一力（YOYIK）专为电厂研制的方向控制电磁阀，核心用于汽轮机冷凝器真空系统的通断控制，并兼具 EH 抗燃油系统油路切换、真空严密性试验、危急保安（AST/OPC）试验等多工况功能，是机组真空维持、低真空保护与油系统逻辑控制的关键执行元件。
产品概述
电磁阀 22FDA-K2T-W110R-20/LBO 采用电磁驱动、板式连接结构，阀体为合金钢材质，适配油品、水汽及高真空等多种介质，广泛应用于 300MW、600MW、1000MW 及以上火电、燃机机组的以下系统：
- 凝汽器真空控制系统：控制真空通断、维持与卸荷，保障真空度稳定；
- EH 抗燃油系统：油路切换、压力调节与紧急卸压；
- 真空严密性试验 / 低真空跳闸保护模拟：配合试验台完成真空系统性能评估；
- 危急保安系统定期试验：验证 AST/OPC 等安全联锁可靠动作；
- 真空泵、真空罐控制回路：高真空通断与泄漏检测。
注：抗燃油系统用阀严禁与矿物油系统混用，选型时须确认介质类型与密封材质匹配。
型号释义（典型解读，具体以厂家确认为准）
- 22FDA：22 系列电磁阀产品族（方向控制类）
- K2T：线圈 / 接线形式代号
- W110R：电源规格（W 交流、110 即 110V 级；后缀 R 为特定变型）
- 20：通径 / 规格代号
- /LBO：特殊配置后缀（接口 / 密封 / 定制标识）
同系列可提供 AC220V / DC24V / AC110V 等多种电压规格，按需选型。
工作原理
电磁阀通过电磁线圈通/断电控制阀芯移动，实现流体通道的切换：
- 通电：线圈励磁产生磁场，推动阀芯移位，打开（或切换）流体通道，介质按指令流通。
- 断电：电磁力消失，阀芯在弹簧力作用下自动复位至安全位（常闭/安全关闭），防止误动作。
- 信号闭环：可配备位置状态反馈，接入 DCS/PLC 实现远程监控与逻辑连锁。
核心优势
- 毫秒级响应：最快响应时间 ≤20 ms，满足快速保护与精准试验需求。
- 高可靠性：内置精密过滤与防卡涩结构，内漏量 ≤0.05 ml/min，重复定位精度高。
- 断电安全复位：失电自动回到安全关闭位，避免误动作扩大事故。
- 多介质适配：可选 PTFE、氟橡胶、硬质合金堆焊等密封结构，兼容磷酸酯抗燃油、润滑油、蒸汽、水汽及高真空环境。
- 智能反馈：标配位置状态反馈信号，支持 DCS/PLC 闭环监控。
- 多重防护：防护等级 IP65~IP67，线圈 F 级/H 级绝缘，适配电厂严苛环境。
技术参数（参考值，具体以铭牌/图纸为准）
- 产品类型：方向控制电磁阀
- 型号：22FDA-K2T-W110R-20/LBO
- 品牌/产地：东方一力（YOYIK）/ 四川德阳
- 连接方式：板式连接
- 阀体材质：合金钢
- 适用介质：油品、水汽、高真空（按密封配置）
- 电源规格：110V 级（同系可选 AC220V / DC24V / AC110V）
- 响应时间：≤20 ms
- 内漏量：≤0.05 ml/min
- 防护等级：IP65 ~ IP67
- 线圈绝缘：F 级 / H 级
- 复位方式：断电自动复位（安全位）
- 信号反馈：可选位置状态反馈（接入 DCS/PLC）
适用范围 / 应用场景
- 300/600/1000MW 及以上火电机组、燃机机组
- 凝汽器真空控制与真空严密性试验系统
- EH 抗燃油系统油路切换与紧急卸压
- 危急保安（AST/OPC）系统定期试验
- 真空泵、真空罐、真空脱气装置控制回路
- 电厂现场调试试验台与实验室
品质与服务承诺
- 源头配套：东方一力电厂电站泵阀产品体系，专注汽轮机、发电机、锅炉主辅机控制元件。
- 严苛质检：出厂经动作、密封、绝缘等多重测试，确保开箱即用。
- 现货充足：主流规格常备库存，支持抢修加急发货。
- 选型指导：提供按介质、电压、接口、工况的选型建议，避免错配。
- 定制测绘：对非标或老型号可按要求定制。
订购说明
- 请提供 系统名称（真空/EH/保安试验等）/ 介质 / 电压 / 接口形式 / 是否需状态反馈 等参数，以便精准选型。
- 支持单件起订、成批采购；可配套供应电磁阀线圈、接头、密封件等附件。
