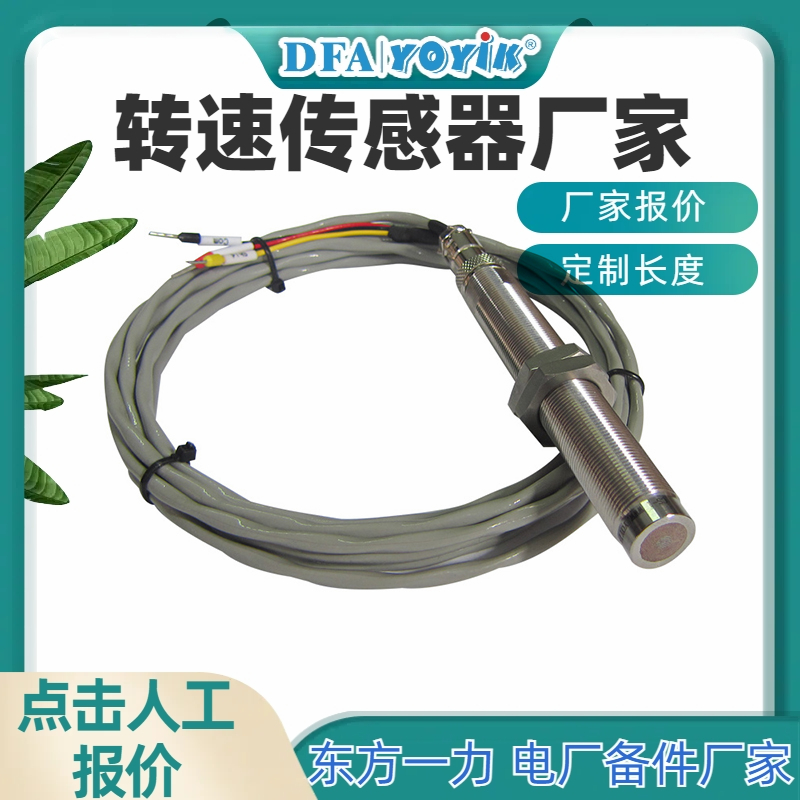

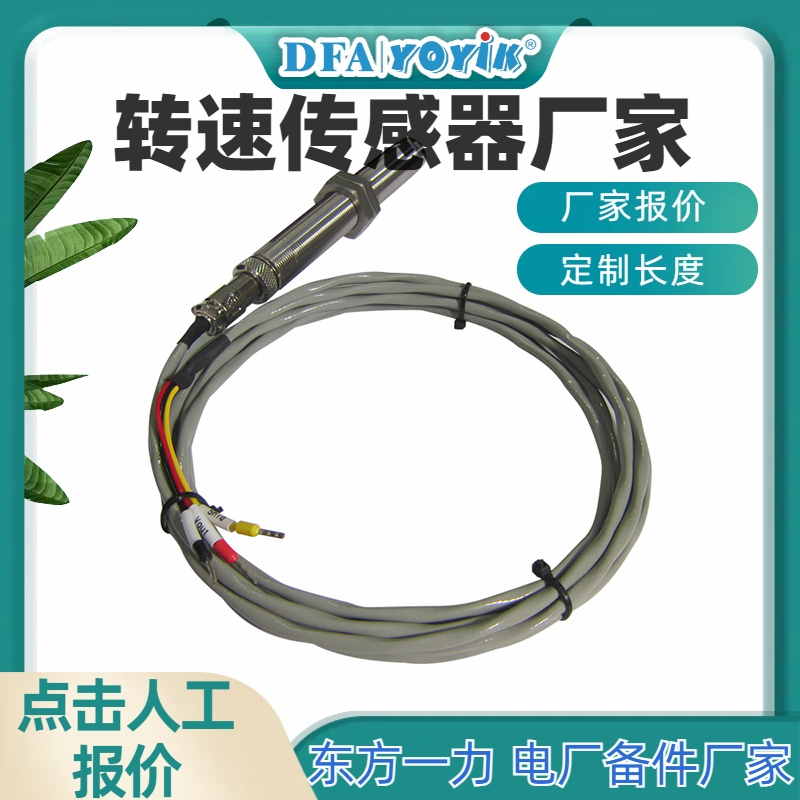

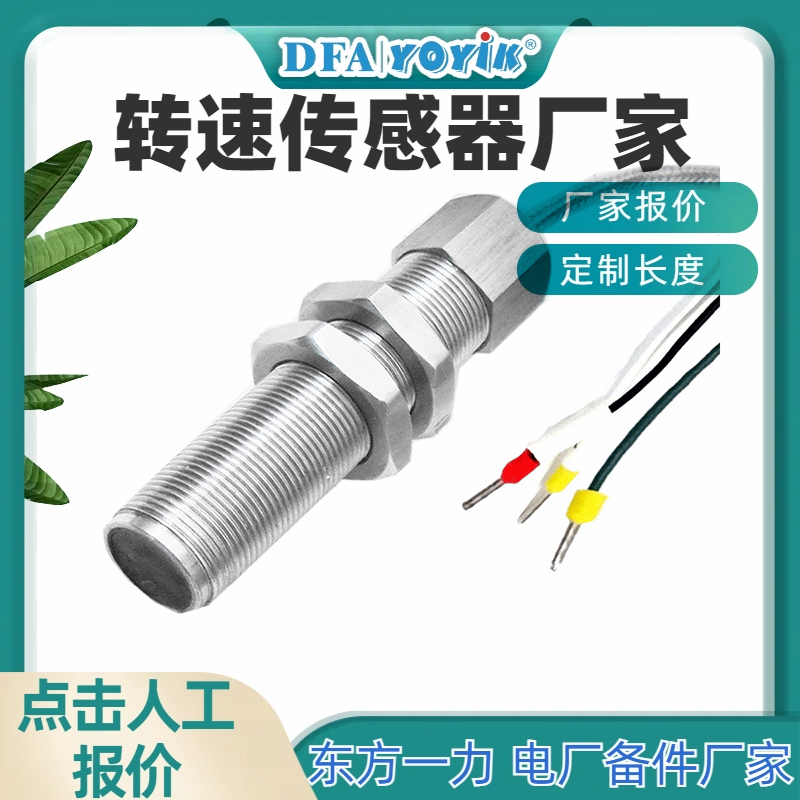

在火电厂汽轮机厂房里，一台 300MW 汽轮机正以 3000r/min 的额定转速稳定运行。操作员通过控制室屏幕实时监控转速，一旦出现波动，系统会立即调整。这背后，磁阻探头 ZS-04-75-5000 就像汽轮机的 “转速感知神经”，默默将机械旋转转化为电信号。今天我们就以这个场景为切入点，一步步拆解它是如何工作的。

第一步：先搞懂 “搭档关系”—— 探头与磁钢转盘的配合

要让 ZS-04-75-5000 工作，光有探头可不行，它必须和一个 “搭档” 配合 —— 安装在汽轮机旋转轴上的磁钢转盘。这就像 “探测器” 和 “信号源” 的关系，二者缺一不可：

• 磁钢转盘的圆周上，均匀分布着 120 个小磁极（南极和北极交替排列），就像给转盘套了一圈 “磁性子弹”；

• 探头则固定在转盘旁边，两者之间保持着0.8 毫米左右的缝隙（专业叫 “气隙”） —— 这个距离必须精准：太远了 “信号弱”，探头感知不到磁场；太近了又怕转盘转动时碰到探头，造成损坏。

当汽轮机轴转动时，磁钢转盘跟着转，那些 “磁性子弹” 就会一个个掠过探头 —— 这就是整个测速过程的 “起点”。

第二步：探头内部的 “魔法”—— 磁性材料如何感知旋转

当磁钢转盘上的磁极掠过探头时，探头内部的 “核心元件” 开始工作。这个核心是一片80% 镍 + 20% 铁的透磁合金薄片，它有个特殊能力：遇到磁场时，自身的电阻会变。

我们可以把透磁合金里的电子想象成 “跑步的人”：

• 没有磁场时，电子沿着 “直线跑道”（电流方向）跑，很少碰到障碍物，电阻小；

• 当磁极（比如北极）靠近时，磁场会让 “跑道” 变成 “螺旋形”，电子跑起来容易撞到合金里的原子，电阻就变大了；

• 等南极过来时，磁场方向反过来，“螺旋跑道” 的方向也变了，电阻又会变小。

就这样，随着转盘转动，磁极交替掠过，探头里的电阻就 “一会儿大、一会儿小”，形成了周期性的电阻变化 —— 这一步，就把 “机械旋转” 转化成了 “电阻变化”。

第三步：信号的 “加工车间”—— 把微弱变化变成可用信号

电阻的变化很微弱，直接用不了，所以探头内部还藏着一个 “信号加工车间”，专门处理这些微弱信号：

• 第一步：放大信号：电阻变化会让探头里的 “惠斯登电桥”（一种精密电路）输出微弱的电压（只有几毫伏，相当于一节电池电压的几百分之一）。车间里的 “仪表放大器” 会把这个电压放大 40 倍左右，变成能被识别的信号；

• 第二步：抵消干扰：汽轮机厂房温度变化大（冬天可能 - 20℃，夏天设备发热到 120℃），温度会影响合金的电阻。这时 “温度补偿模块” 就会出手，像 “调温器” 一样调整电路，抵消温度的影响，保证信号准确；

• 第三步：整理波形：放大后的信号是 “正弦波”（像波浪一样），但控制系统需要 “方波”（像台阶一样）。“波形整形器” 会把正弦波切成方波，每个方波的 “跳变点” 正好对应一个磁极掠过的时刻 —— 这一步，就把 “电阻变化” 变成了 “标准电信号”。

第四步：给控制室 “报信”—— 如何算出具体转速

加工好的方波信号，会通过电缆传到汽轮机的控制系统（DEH）。控制系统就像 “计算器”，通过两个方法算出转速：

• 方法一：数脉冲个数：假设 1 秒钟内收到 200 个方波（每个方波对应一个磁极），而转盘上有 120 个磁极。那么 1 分钟内就有 200×60=12000 个脉冲，除以磁极数 120，得到转速 100r/min（这是低转速时的算法）；

• 方法二：算脉冲间隔：如果两个方波之间的时间间隔是 0.02 秒，那么 1 秒钟就有 50 个脉冲，1 分钟 50×60=3000 个脉冲，除以 120 个磁极，得到转速 25r/min（这是高转速时的算法，更精准）。

最终，控制系统会把算出来的转速（比如 3000r/min）显示在屏幕上，同时监控是否正常 —— 这一步，就把 “标准电信号” 变成了 “实际转速”。

为什么它能在汽轮机上用？—— 三个关键优势

在汽轮机这种高温、高振动、多油污的环境里，ZS-04-75-5000 能稳定工作，靠的是三个优势：

1. 不接触，寿命长：探头和转盘不碰在一起，没有磨损，能工作 10 万小时以上（相当于连续工作 11 年）；

2.      不怕脏，适应强：磁场能穿透灰尘、油污，就算转盘上沾了油，探头也能感知到磁场；

3.      抗干扰，信号稳：双电桥设计能抵抗电机的电磁干扰，就算旁边有高压设备，信号也不会乱。

一句话总结：它是如何工作的？

磁阻探头 ZS-04-75-5000，其实就是通过 “磁钢转盘转起来→磁极产生交变磁场→透磁合金电阻变化→电信号放大整形→控制系统算转速” 的流程，把汽轮机的机械旋转，一步步转化成控制室能看到的转速数据，就像给汽轮机装了一个精准的 “转速体温计”。
