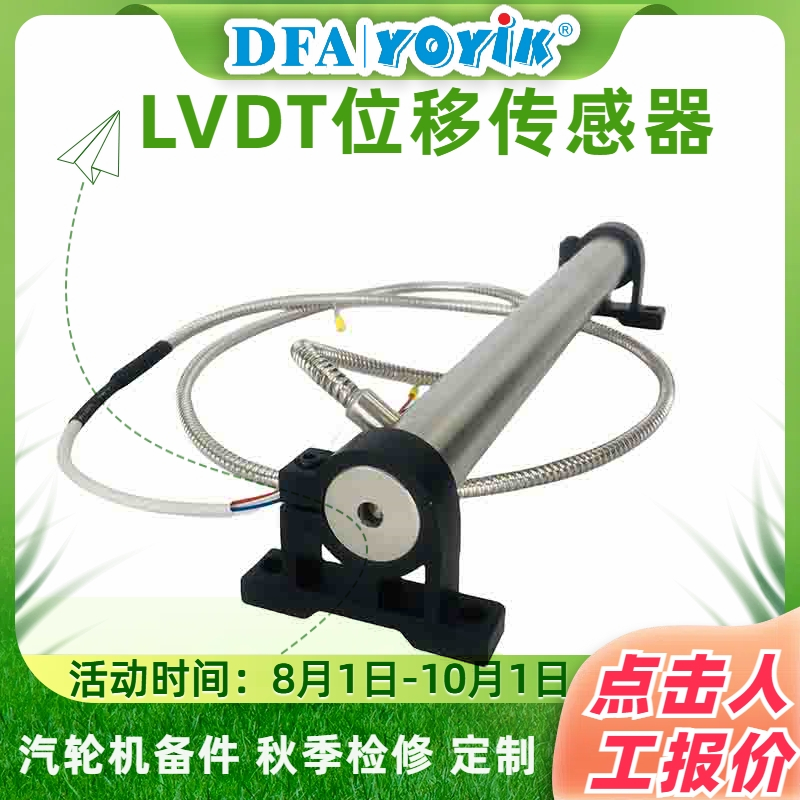

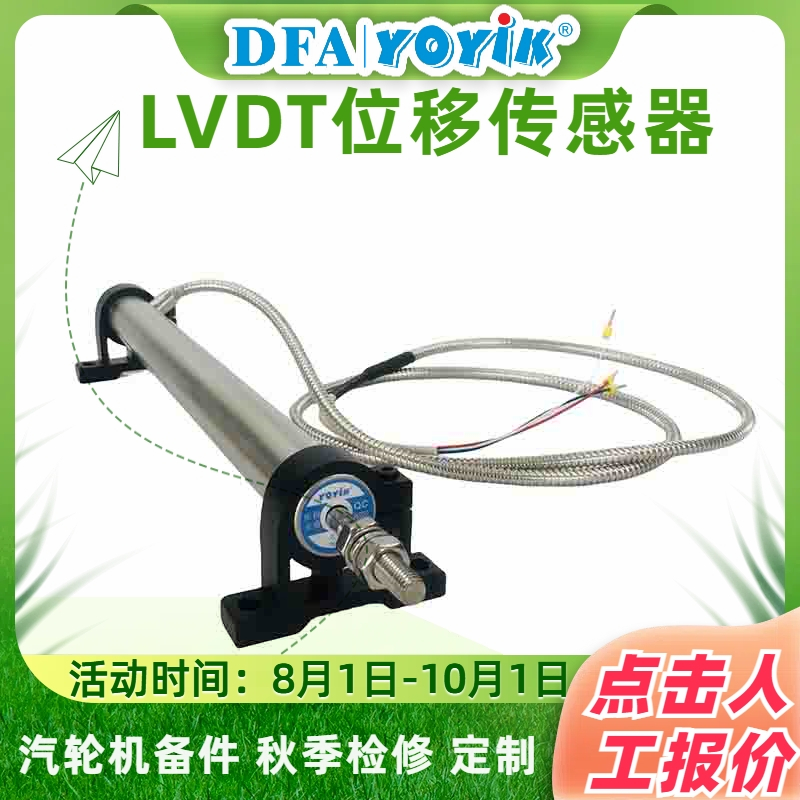

位移传感器HTD-300-3安装注意事项及使用工具
发布时间：2025-09-30 15:32:26来源:http://www.yoyik.store/product925437.html
（一）安装前准备阶段
- 设备与工况匹配核查
- 确认传感器型号（HTD-300-3）与汽轮机调节门型号匹配，重点核对行程（0～300mm，150～+150mm）是否满足调节门实际位移范围（如高压调节门最大位移通常为 250～300mm，需预留 5%～10% 冗余）。
- 检查传感器出厂校准报告（需包含灵敏度 0.7mV/V/mm、精度 0.25%/0.5% 等关键参数），确认校准有效期（电厂规范要求不超过 12 个月），过期需送第三方机构（如中国计量科学研究院）重新校准。
- 清理安装现场：汽轮机本体附近需无油污、金属碎屑（避免杂质进入传感器铁芯间隙），同时确认安装区域无强电磁干扰源（如高压电缆、励磁机，需保持至少 1m 距离，防止信号漂移）。
- 安全防护措施
- 办理电厂《动火作业票》《高处作业票》（若安装位置在汽轮机高中压缸平台，高度超 2m），作业前确认汽轮机已停运，调节门油动机泄压（油压降至 0MPa），并在相关阀门挂 “禁止操作” 警示牌。
- 作业人员需佩戴绝缘手套、安全帽，使用绝缘工具（防止触电，传感器激励电压为 10Vrms，虽属低压，但电厂电气系统复杂，需防感应电），同时携带便携式万用表（校对电源电压）、温湿度计（记录安装环境温湿度，需满足 - 50～+150℃工作温度，湿度≤85% RH）。
（二）安装操作核心要求
- 安装位置与姿态控制
- 安装位置选择：优先固定在调节门连杆支架上，确保传感器轴线与调节门位移方向完全平行（偏差≤0.5°），避免因 “斜向安装” 导致铁芯与线圈筒摩擦（长期运行会磨损铁芯，影响灵敏度）。
- 垂直度 / 水平度控制：虽传感器无安装方向限制，但电厂实践中建议垂直安装（针对垂直位移的调节门）或水平安装（针对水平位移的调节门），使用水平仪（精度 0.02mm/m）校准，确保传感器本体垂直度 / 水平度偏差≤1°（优于通用规范的 5°，减少重力对铁芯的额外影响）。
- 导磁体距离控制：传感器线圈筒为非导磁材料，但铁芯为导磁材质，需确保传感器与周边导磁体（如调节门碳钢支架、螺栓）距离≥20mm（用塞尺测量），若距离不足，需加装非导磁垫片（如 304 不锈钢垫片，厚度 5～10mm），防止磁场干扰导致零位电压超标（要求 < 满刻度输出 0.5%）。
- 机械连接与固定
- 支架焊接 / 螺栓固定：若现场无预设支架，需用与汽轮机本体同材质的碳钢（如 20# 钢）制作支架，焊接时采用氩弧焊（避免焊渣飞溅损伤传感器），焊后进行渗透检测（PT），防止裂纹；螺栓固定时使用力矩扳手（规格 10～12mm），按厂家要求力矩（通常 8～10N・m）紧固，防止振动导致松动（汽轮机运行时振动频率多为 50～100Hz，需确保固定强度）。
- 铁芯与调节门连杆连接：采用专用联轴器（厂家配套，材质为耐磨尼龙），连接时确保铁芯无轴向窜动（用手推拉连杆，铁芯应随连杆同步移动，无卡顿），联轴器与铁芯、连杆的间隙≤0.1mm（用塞尺检查），避免 “间隙过大” 导致位移传递滞后（影响动态频率 0～200Hz 的响应性能）。
- 电气接线规范
- 线缆选型：使用电厂专用屏蔽电缆（型号 RVVP 3×0.5mm²，屏蔽层为镀锡铜网），长度不超过 10m（避免信号衰减，若超过需加装信号放大器），电缆敷设时远离高温管道（如主蒸汽管道，表面温度超 300℃，需保持≥300mm 距离），并用金属卡箍固定（间距 500mm，防止电缆晃动磨损）。
- 接线操作：打开传感器接线盒，区分初级线圈（输入，通常标 “P1/P2”）、次级线圈（输出，标 “S1/S2”），按电厂电气接线图（需与 DCS 系统对应）连接，屏蔽层单端接地（接电厂接地网，接地电阻≤4Ω），避免 “双端接地” 产生地环流；接线后用万用表（欧姆档）测量线圈电阻（初级线圈电阻通常为 150～200Ω，次级线圈为 200～250Ω），确认无断路、短路，同时用绝缘摇表（500V 档）测量线圈对地绝缘电阻≥100MΩ（符合电厂电气安全规范）。
（三）安装后校验与记录
- 静态校验
- 手动操作调节门（通过油动机手动阀），使位移从 0mm 逐步增至 300mm，每 50mm 记录一次传感器输出电压（用高精度万用表，如 FLUKE 87V，精度 0.01mV），核对输出电压与位移的线性关系（理论值：位移 100mm 时，输出电压 = 10Vrms×0.7mV/V/mm×100mm=700mV），线性误差需≤0.25%（若超差，需调整传感器安装位置或重新校准）。
- 零位校验：调节门处于全关位置（位移 0mm），记录零位电压，需 < 满刻度输出的 0.5%（即 < 105mV，满刻度输出 = 10V×0.7mV/V/mm×300mm=2100mV），若零位电压超标，可通过传感器接线盒内的零位调节电位器（若有）微调。
- 动态测试与记录
- 启动汽轮机调节系统（无负荷状态），通过 DCS 发出调节门开关指令，观察传感器输出信号的响应速度（从指令发出到信号稳定的时间≤0.1s，符合动态频率 200Hz 要求），同时用振动检测仪（如测振笔）测量传感器本体振动加速度≤0.5g（防止振动导致精度下降）。
- 填写《HTD-300-3 位移传感器安装记录表》，包含安装日期、操作人员、传感器序列号、校准报告编号、静态校验数据、动态测试结果等信息，存入电厂设备档案（需保存至传感器报废）。
二、安装所需工具清单（电厂专用）
工具类别 | 具体工具名称 | 规格 / 型号 | 用途说明 |
测量工具 | 水平仪 | 精度 0.02mm/m | 校准传感器垂直度 / 水平度，确保安装姿态符合要求 |
便携式万用表 | FLUKE 87V（或同级别） | 测量线圈电阻、输出电压、电源电压，核对电气连接正确性 | |
绝缘摇表 | 500V，精度 1 级 | 测量线圈对地绝缘电阻，确保电气安全 | |
塞尺 | 0.02～1mm，15 片组 | 测量传感器与导磁体距离、联轴器间隙，检查安装间隙是否合规 | |
激光测距仪 | 精度 ±1mm，量程 0～50m | 测量调节门实际位移，与传感器输出对比，辅助静态校验 | |
安装工具 | 力矩扳手 | 10～30N・m，精度 ±4% | 紧固传感器支架螺栓、接线盒螺栓，防止力矩过大损坏螺纹或过小导致松动 |
氩弧焊机 | WS-200（配 20# 钢焊丝） | 焊接传感器支架，确保支架与汽轮机本体连接强度（需持证焊工操作） | |
角磨机（配砂轮片） | Φ100mm，砂轮片粒度 80 目 | 打磨支架焊接部位，去除焊渣、毛刺，避免划伤传感器 | |
绝缘工具套装 | 10～12mm 套筒、螺丝刀 | 接线操作，防止触电（符合电厂电气安全要求） | |
安全防护工具 | 绝缘手套 | 耐电压 500V | 电气接线时防触电 |
安全帽、防滑鞋 | 符合 GB 2811-2019 标准 | 高处作业、设备周边作业时防坠落、防砸伤 | |
便携式温湿度计 | 测量范围 - 40～+85℃，RH 0～100% | 记录安装环境温湿度，确认是否满足传感器工作条件 | |
辅助工具 | 金属卡箍（含螺栓） | Φ10～15mm | 固定屏蔽电缆，防止电缆晃动磨损 |
非导磁垫片（304 不锈钢） | 厚度 5～10mm，Φ20～30mm | 调整传感器与导磁体距离，避免磁场干扰 | |
防锈润滑剂（如 WD-40） | 通用型 | 涂抹在铁芯与线圈筒间隙（少量），减少长期运行磨损 |
