液压破碎关断门AB两面通换向阀YPM225-FZ功能分析及应用案例

一、功能分析

1.1 基本工作原理

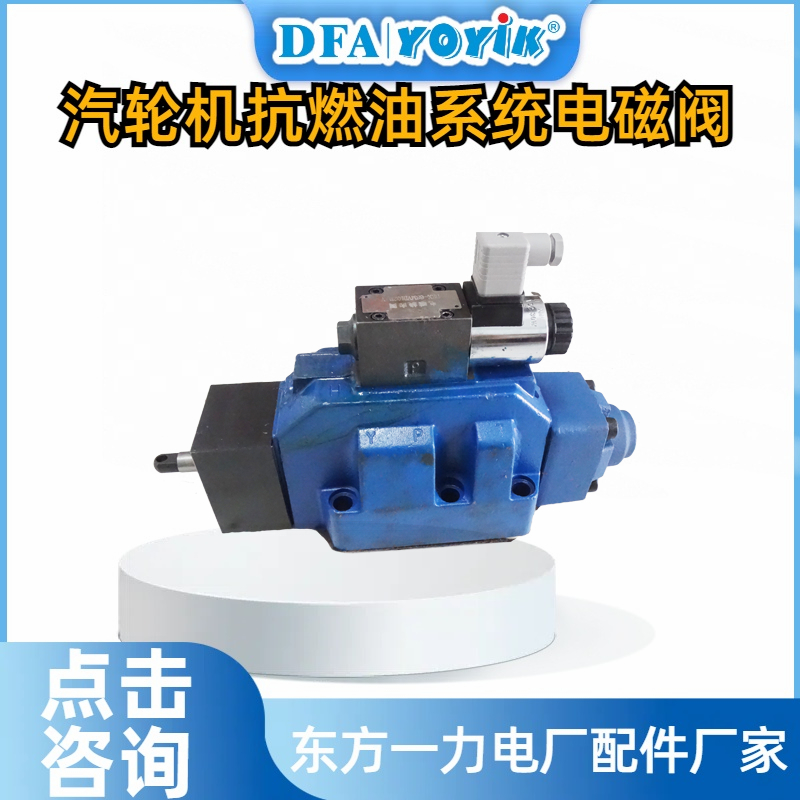

YPM225-FZ换向阀是一种两位三通电磁换向阀，通过电磁线圈的通断电控制阀芯位置，实现液压油路的切换。其核心结构包括阀体、密封组件、凸轮、阀杆和电磁驱动装置。当电磁线圈通电时，阀芯移动使压力油口P与工作油口A连通，回油口T关闭；断电时，阀芯在弹簧力作用下复位，压力油口P与工作油口B连通，实现油路换向。

1.2 结构特点

• 双线圈控制：采用双线圈设计，一个线圈负责打开阀门，另一个负责关闭，可长时间保持状态，延长线圈寿命
• 两位三通设计：包含P（进油口）、A/B（工作油口）、T（回油口）三个接口，两个工作位置
• 硬密封结构：阀座与阀芯采用金属硬密封，适用于高压工况，密封性能可靠
• 模块化设计：便于安装和维护，可与液压破碎关断门系统无缝集成

1.3 技术参数

• 工作压力：31.5MPa
• 介质温度：-20℃~120℃
• 响应时间：≤50ms
• 额定流量：200L/min
• 电压等级：AC220V/DC24V
• 防护等级：IP65
• 阀体材质：WCB碳钢/不锈钢304

二、应用案例分析

2.1 电厂锅炉液压破碎关断门系统

应用场景：某300MW燃煤机组锅炉底渣处理系统

工作原理：YPM225-FZ换向阀用于控制破碎关断门的液压驱动缸，实现门体的开启与关闭。当需要排渣时，电磁线圈通电，换向阀切换至开启位置，液压油进入油缸无杆腔，推动门体打开；排渣完成后，另一线圈通电，换向阀切换至关闭位置，油缸有杆腔进油，门体关闭。

运行效果：

• 实现快速响应，从接到信号到门体完全动作仅需1.5秒
• 连续工作10万次无故障，平均无故障时间(MTBF)达8000小时
• 在16MPa工作压力下，内泄漏量<0.1mL/min

2.2 液压破碎关断门AB两面通控制

创新应用：某电厂采用YPM225-FZ实现破碎关断门AB两面通控制

系统配置：

• A路控制：正常工作油路，控制门体常规开关
• B路控制：应急油路，在A路故障时启用
• 双换向阀冗余设计，提高系统可靠性

故障案例：

故障现象：某次机组运行中，关断门无法关闭，液压系统压力异常升高

原因分析：

1. 现场检查发现YPM225-FZ换向阀阀芯卡滞
2. 拆解后发现阀芯表面有划痕和磨损
3. 油液检测显示NAS 8级，污染度超标

处理措施：

• 更换换向阀阀芯组件
• 清洗液压系统，更换滤芯
• 改进油液过滤系统，将过滤精度提高至3μm

改进效果：后续运行6个月未出现类似故障，系统可靠性提升40%

三、常见故障及解决方案

3.1 阀芯卡滞

故障特征：换向不动作或动作迟缓，线圈发热

原因分析：

• 油液污染导致阀芯卡滞
• 油温过高引起阀芯膨胀
• 弹簧疲劳失效

解决方案：

1. 定期过滤油液，保持NAS 6级以上清洁度
2. 检查冷却系统，控制油温在35℃~55℃

3.2 内泄漏超标

故障特征：系统压力下降快，能耗增加

原因分析：

• 密封面磨损或划伤
• 阀座O型圈老化
• 安装螺栓力矩不均

解决方案：

1. 研磨修复密封面或更换阀芯
2. 更换氟橡胶O型圈
3. 按规定力矩（35±2N·m）均匀紧固螺栓

3.3 线圈烧毁

故障特征：线圈冒烟、断路，无动作

原因分析：

• 电压波动过大
• 频繁换向导致过热
• 环境温度过高

解决方案：

1. 安装稳压装置，控制电压波动在±5%以内
2. 优化控制逻辑，减少不必要的换向操作
3. 增加强制冷却措施，降低环境温度

四、维护保养建议

4.1 日常检查

• 每班检查线圈温度，不应超过环境温度40℃
• 每周检查换向动作是否顺畅，有无异常噪音
• 每月测量线圈绝缘电阻，应≥100MΩ

4.2 定期维护

• 3个月：检查紧固螺栓力矩，清理阀体外部油污
• 6个月：检测油液污染度，必要时更换液压油
• 1年：解体检查阀芯磨损情况，更换密封件
• 3年：进行性能测试，确认各项参数是否达标

4.3 故障诊断流程

1. 检查电源电压是否正常
2. 测量线圈电阻，判断线圈是否烧毁
3. 拆解阀体，检查阀芯是否卡滞
4. 测试换向响应时间，评估性能退化情况

五、选型注意事项

5.1 工况匹配

• 根据系统压力选择额定压力等级，建议留有20%余量
• 流量应满足系统需求，避免阀口流速过高导致噪音和压力损失

5.2 环境适应

• 高温环境应选用耐高温密封材料（如氟橡胶）
• 腐蚀性场合需选用不锈钢材质阀体

5.3 控制方式

• 频繁换向场合建议选用双电控型
• 安全连锁要求高的系统应选择带位置反馈功能的型号

六、总结与展望

YPM225-FZ换向阀作为液压破碎关断门系统的关键控制元件，其可靠性直接影响电厂锅炉排渣系统的安全稳定运行。通过合理选型、规范安装、定期维护和科学管理，可以有效降低故障率，延长使用寿命。未来发展方向包括：

1. 智能化：增加内置传感器，实现状态在线监测
2. 节能化：采用低功耗线圈，降低能耗
3. 集成化：与控制系统集成，实现远程诊断与维护

建议电厂建立关键液压元件台账，实施全生命周期管理，通过大数据分析预测故障，进一步提高设备可靠性和经济性。
