转速探头DF6101-000-065-01-05-00-00安装及环境选择规范（可延长使用寿命）

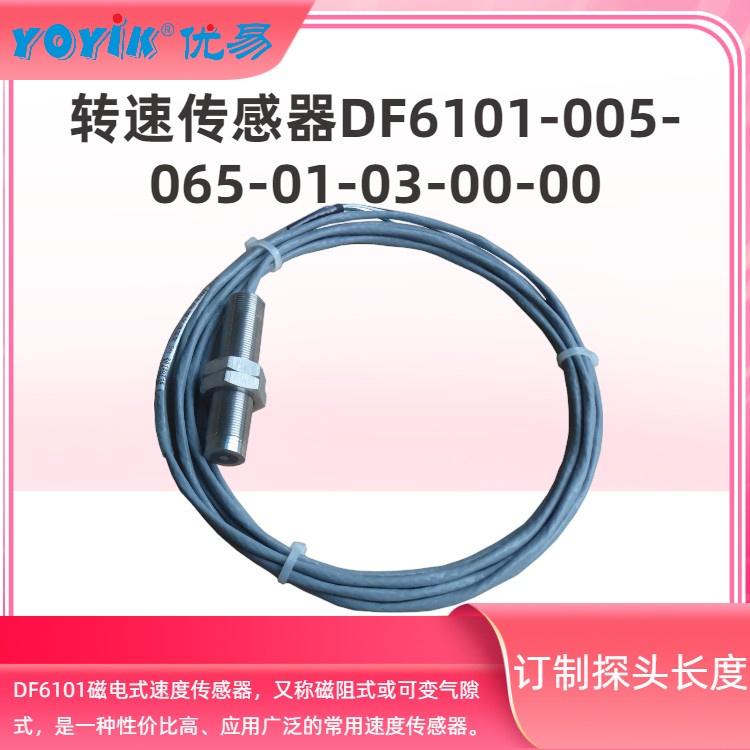

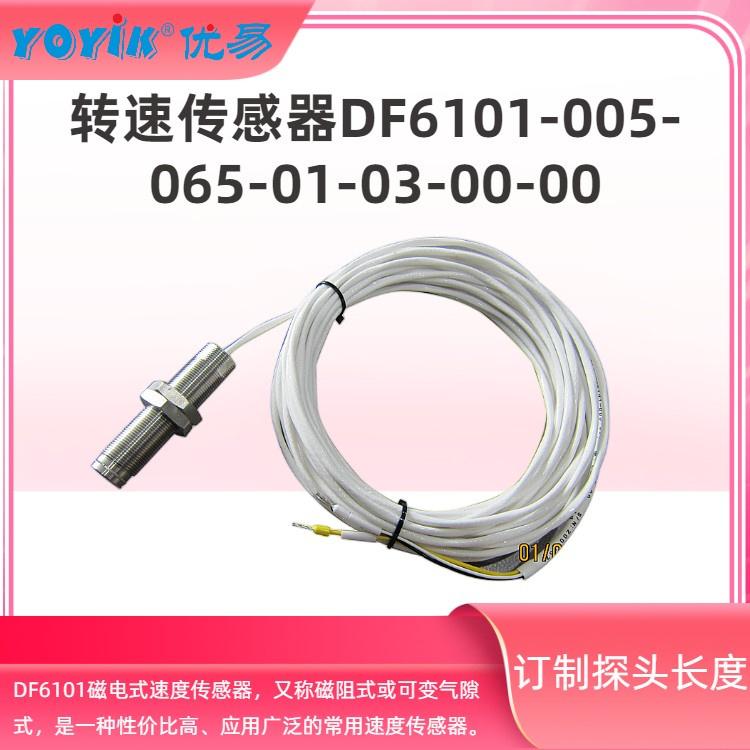

DF6101 系列转速探头为无源磁电感应式测速元件，广泛用于机组主轴、风机、油泵转速监测，探头内部磁芯、线圈、绝缘线缆精密易损，安装尺寸偏差、恶劣环境侵蚀、持续振动、电磁干扰都会大幅缩短使用周期。本文明确标准化机械安装要素、线缆敷设要求、适用 / 规避环境标准，从装配源头、现场环境管控两大维度消除损伤诱因，稳定信号输出同时最大限度延长探头整体使用寿命。

一、核心机械安装要素（直接决定探头是否短期撞损、线圈老化）

1. 测速间隙精准管控

1. 标准适配间隙区间 0.8～1.2mm，优先冷态停机调整至 1.0mm；机组升温后转子、齿轮受热膨胀会缩小间隙，冷态预留余量避免运行时齿顶撞击探头感应端面。
2. 调整工具选用标准塞尺，轻柔伸入探头与齿顶之间，禁止硬塞挤压感应头，防止内部磁芯移位、线圈磕碰断线。
3. 禁止间隙＜0.5mm：转子径向跳动、轴向窜动时极易发生硬摩擦，直接磨穿探头端面，内部磁体碎裂永久失效；

   禁止间隙＞1.5mm：感应磁场减弱，输出信号幅值不足，长期低幅值工作会加速线圈绝缘疲劳，出现信号跳变、无转速反馈。

4. 间隙调好后双防松螺母同步均匀锁紧，锁紧过程实时复测间隙，杜绝拧紧时探头内移缩小气隙；锁紧完成二次盘车全行程检查，全程无刮擦、无碰撞。

2. 探头对位与测速齿轮匹配要求

1. 探头感应端面垂直正对齿轮齿顶中心，不倾斜、不偏移齿宽边缘；轴系存在轴向窜动工况，感应中心对准齿轮宽度中点，防止窜动后磁场脱离齿面，长期单侧受力造成内部线圈形变。
2. 被测齿轮必须为导磁碳钢材质，模数不低于 2，齿面无毛刺、焊渣、锈蚀凸起；齿面凸起杂质高速旋转会刮伤探头端面，金属碎屑吸附磁芯造成磁场紊乱，加速元件老化。
3. 禁止探头悬伸过长：支架伸出长度控制在合理范围，悬伸量大时运行振动会带动探头高频微摆，间隙持续小幅变化，线圈反复交变应力极易断线。配套加厚刚性安装支架，减少振动传递。

3. 支架、防松与机械缓冲安装规范

1. 安装支架选用厚壁刚性材质，单薄支架会放大设备振动，长期共振撕裂探头尾部线缆、破坏内部线圈绝缘；支架多点螺栓紧固，杜绝单点悬空固定。
2. 螺纹位置涂抹耐高温防松介质，双螺母背紧防松，杜绝机组长期振动造成探头缓慢移位、间隙持续变小。
3. 探头尾部出线段预留缓冲弧度，不可硬折、直角死弯；线缆分段线卡牢固固定，避免设备振动拉扯插头与引线根部，引线根部是断线高发位置。

4. 线缆与插头电气安装防护

1. 全程使用配套屏蔽线缆，屏蔽层仅在控制室仪表端单点接地，两端接地会形成环流干扰，长期杂波冲击加速线圈绝缘老化。
2. 信号线缆与动力电缆、大功率电机线缆分槽分层敷设，间距不低于 50cm；无法分开时穿金属隔离套管，避免强电交变磁场持续干扰探头感应信号。
3. 航空插头完全插接到位，锁扣拧紧；接头外层包裹密封防水耐油保护层，防止水汽、油污渗入插头内部造成铜片氧化、接触不良，频繁通断打火烧毁内部线圈。
4. 线缆穿墙、穿轴承箱位置做好密封封堵，阻挡油雾、水汽顺着线缆侵入探头后端腔体，腐蚀内部绝缘层。

二、环境选型标准（区分适配环境、高危损伤环境，规避缩短寿命诱因）

（一）适配长效稳定运行的环境条件

1. 温度区间：环境稳定温度 – 20℃～100℃，短时峰值不超 120℃；温度温和区间内，探头内部环氧树脂绝缘、磁体、线缆性能稳定，老化速度大幅放缓。
2. 湿度工况：干燥、低油雾、少量粉尘环境，空气无大量冷凝水汽，探头外壳无持续结露。
3. 振动等级：设备基础平稳、振动幅值低，无持续共振区域，振动传递至探头幅度微小。
4. 电磁环境：远离大功率变频器、励磁装置、高压电缆、变压器，周边无持续交变强磁场干扰。

（二）需加装防护改造方可使用的中等恶劣环境

1. 高温区域（100～150℃）：探头与高温缸体、管道之间加装隔热挡板，隔绝辐射热；线缆选用耐高温耐油护套线，缩短高温段裸露长度，防止内部绝缘受热脆化开裂。
2. 高油雾、轴承箱内部环境：插头、引线全程加厚耐油密封护套，定期清理探头表面积油，油泥堆积会吸附水汽腐蚀外壳，渗入腔体损伤线圈。
3. 轻微粉尘、露天半户外点位：加装小型防尘防雨防护罩，定期吹扫探头感应端面积灰，粉尘吸附磁芯会削弱感应磁场，长期造成信号衰减。

（三）严禁直接安装、会快速损坏探头的高危环境

1. 持续超 150℃高温无隔热点位：高温会融化内部绝缘填料，线圈短路、磁体退磁，探头短期失效。
2. 高水汽、持续结露、喷淋水区域：无密封防护直接安装，水汽渗入腔体造成线圈锈蚀断线，插头氧化接触不良。
3. 强共振、大幅振动测点：长期高频振动会导致内部磁芯松动、线圈焊点脱开，引线根部疲劳断裂。
4. 紧邻大功率电机、变频器、高压母线（间距小于 30cm）：交变磁场持续干扰感应磁场，线圈长期承受杂波电流，绝缘加速老化。
5. 强腐蚀介质、酸碱蒸汽区域：无防腐外壳防护时，不锈钢壳体锈蚀穿孔，内部元件直接损毁。
6. 大量金属粉尘、铁屑堆积点位：铁屑吸附探头磁芯，改变感应间隙与磁场强度，信号持续失真，同时磨损感应端面。

三、配套环境防护措施，进一步延长探头使用寿命

1. 高温测点：增设隔热遮板，阻断管道、缸体辐射热，减少探头长期高温老化。
2. 油雾、潮湿测点：插头、引线接头做双层密封防水耐油包裹，定期巡检清除表面积油、凝水。
3. 高振动测点：加厚刚性支架，线缆预留缓冲弯，分段固定消除线缆拉扯应力。
4. 电磁复杂测点：信号线缆穿金属屏蔽管，严格执行单端接地，远离动力电缆并行走线。
5. 粉尘、户外点位：配套专用防护外罩，季度吹扫探头感应面，避免铁屑、粉尘堆积。

四、日常巡检维护要点，减少环境与安装隐患

1. 每月复测探头测速间隙，核对无偏移、无缩小；检查双防松螺母无松动。
2. 巡检观察探头表面有无积油、积灰、结露，插头无渗水、氧化、锈蚀痕迹。
3. 查看线缆有无磨损、硬折、拉扯变形，固定线卡无脱落。
4. 机组大小修期间拆解检查探头感应端面有无刮擦、磨损痕迹，提前预判撞击风险，同步清理齿轮齿面毛刺、铁屑。
