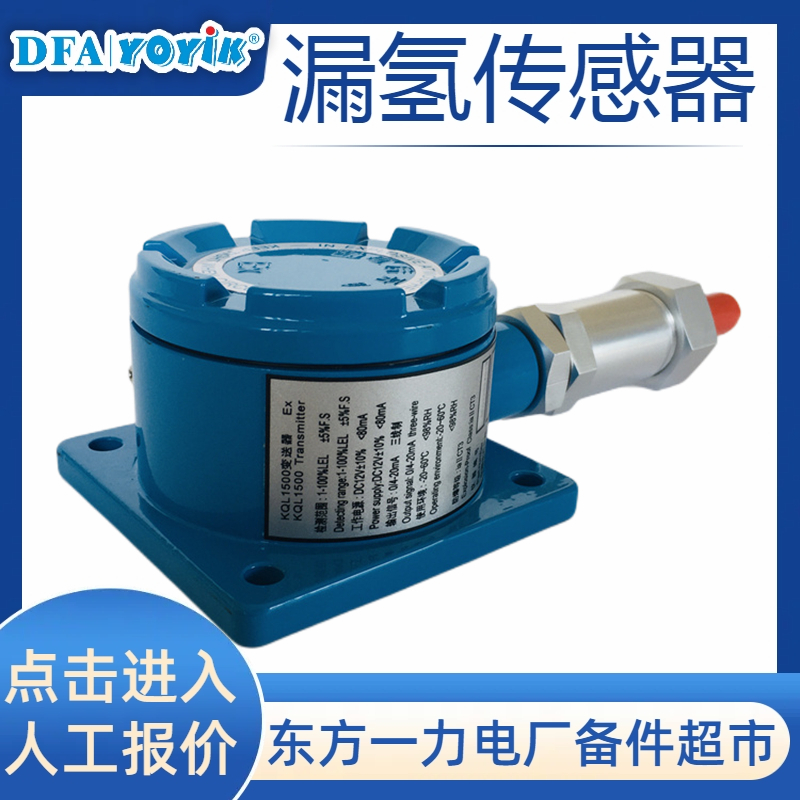

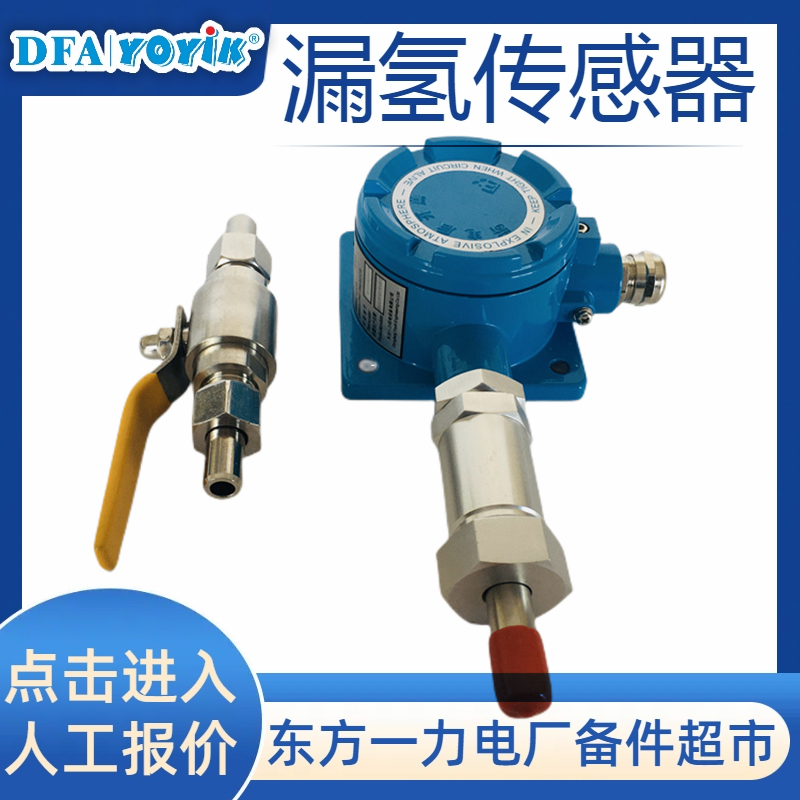

漏氢检测变送器LH1500-C监测漏氢的过程
漏氢检测变送器LH1500-C是一种用于监测氢冷发电机组漏氢情况的设备,其测量过程基于高精度的氢气检测技术和先进的信号处理系统。以下是其测量发电机组漏氢的过程:
1. 检测原理
LH1500-C采用高性能的氢气传感器,通常为电化学式或催化燃烧式传感器。这些传感器能够高精度地检测环境中的氢气浓度,即使在复杂的工业环境中也能提供可靠的检测结果。
2. 采样方式

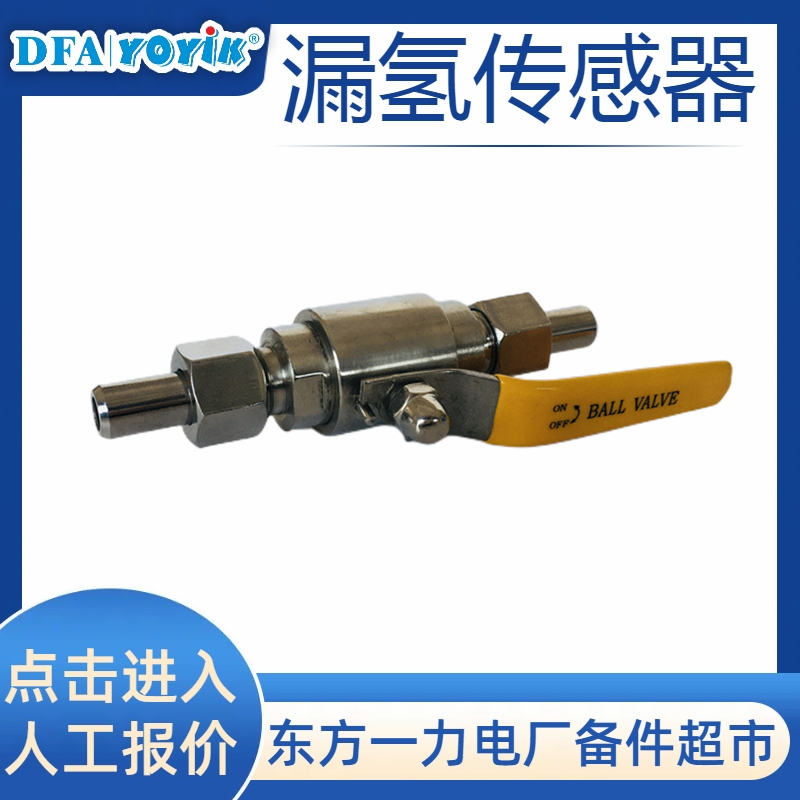

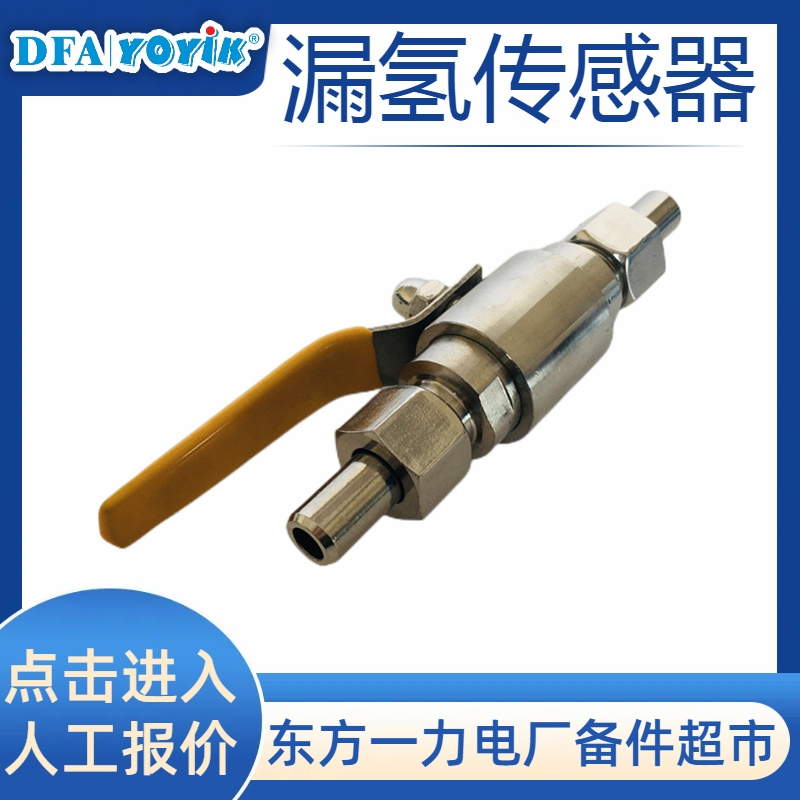

设备通过纳米管束采样头采集氢气。这种采样头具有极高的氢气透过性,同时能够有效隔断带压的水和油,避免传感器被污染。采样头可以直接插入油、水中,采集其中的氢气。
3. 信号处理与传输
检测到的氢气浓度信号通过高精度的A/D转换器转换为数字信号,再由嵌入式CPU处理后显示在主机的显示屏上。同时,信号还可通过4-20mA的模拟信号输出,便于与其他控制系统集成。
4. 实时监测与报警
LH1500-C能够实时监测发电机绝缘系统中的氢气浓度,并在检测到漏氢时立即发出警报。设备支持两级报警设定(如1%和2%),并可通过压接式接线端子输出报警信号。
5. 安装与应用
变送器可安装在发电机的各个关键部位,如密封油系统、内冷水箱、回油管等,以全面监测漏氢情况。主机则可安装在控制室或现场,用于集中显示和数据上传。
6. 优势
- 高精度与稳定性:采用进口高性能传感器,信号稳定,精度高。
- 抗干扰能力强:采用ARM数字处理技术,抗干扰能力强。
- 扩展性强:一台主机可接入16路变送器,适用于多点监测。
- 安全防护:变送器和主机均具备防爆设计,适用于危险场所。
