转速传感器143.35.19与转速表之间的工作原理

发布时间:2025-02-14 17:56:42来源:http://www.yoyik.store/product913453.html

转速传感器143.35.19与转速表之间的工作原理主要基于脉冲信号的检测与处理,以下是其工作原理的详细说明:

1. 转速传感器的工作原理

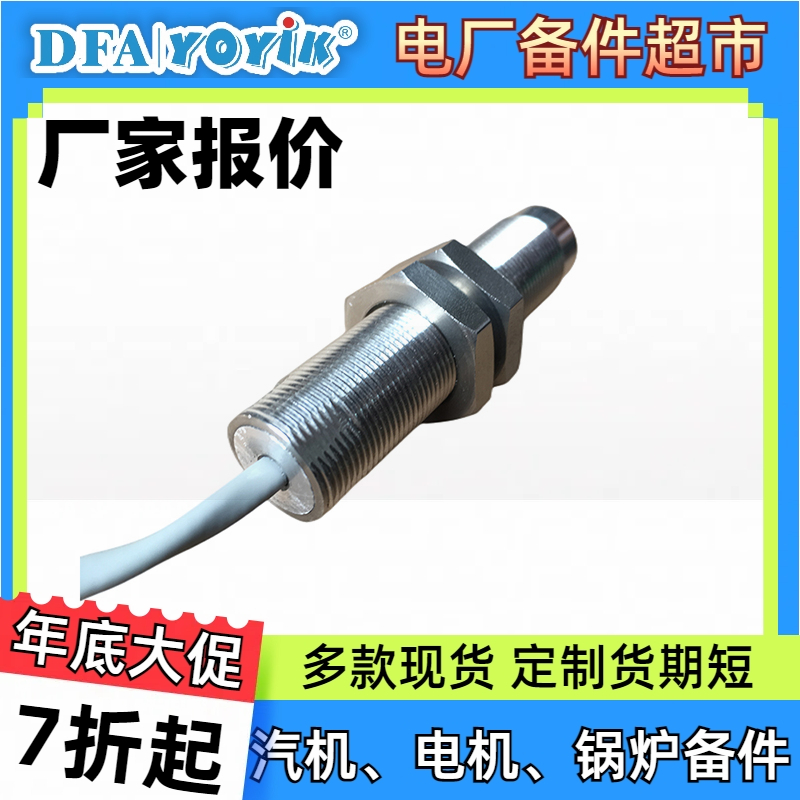

转速传感器143.35.19通常采用磁电式或霍尔式原理:

  • 磁电式传感器:由永久磁铁、线圈和带齿的磁盘组成。当磁盘随旋转轴转动时,磁盘的齿形结构会使磁铁与磁盘之间的气隙磁通量发生变化,从而在感应线圈中产生脉冲电势。
  • 霍尔式传感器:通过检测磁场变化产生脉冲信号。传感器固定在旋转部件附近,当旋转部件上的磁体经过时,霍尔传感器输出脉冲信号。

2. 转速表的工作原理

转速表接收来自传感器的脉冲信号,并通过电子处理单元(ECU)进行处理:

  • 脉冲信号处理:转速表的ECU对接收到的脉冲信号进行计数和时间间隔测量。脉冲数量与旋转次数成正比,脉冲间隔反映了旋转速度。
  • 转速计算:根据脉冲频率或周期,转速表计算出旋转体的转速。例如,对于磁电式传感器,转速公式为:

转速 (rpm)=齿数60×脉冲频率

  • 显示与输出:计算后的转速值通过显示屏显示,并可通过模拟信号(如4-20mA)或数字信号输出到其他设备。

3. 转速传感器与转速表的协同工作

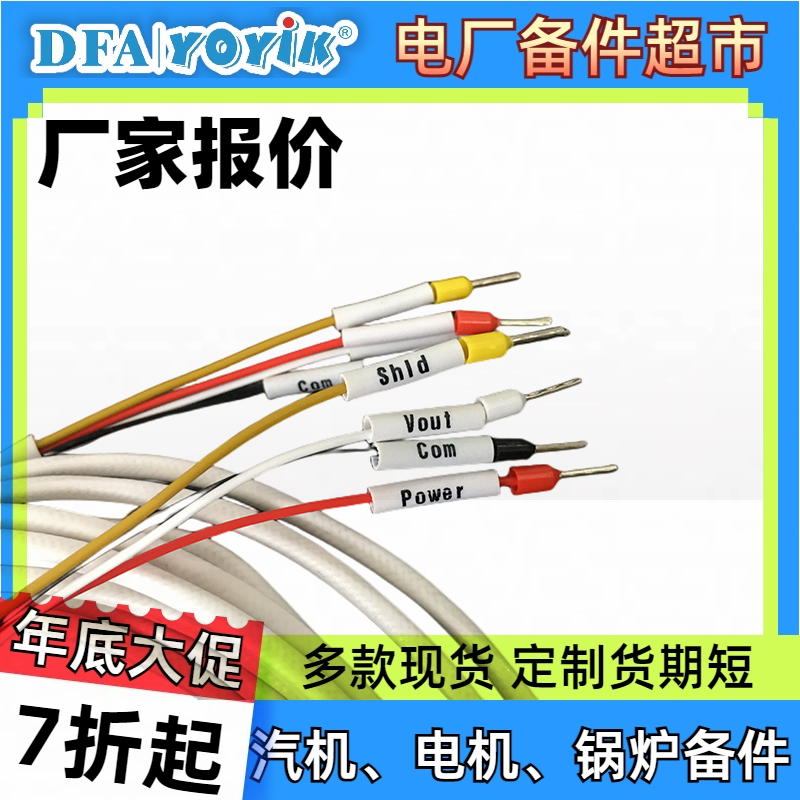

  • 信号传输:转速传感器检测到的脉冲信号通过电缆传输到转速表。
  • 数据处理与显示:转速表的ECU对脉冲信号进行处理,计算出转速并显示在面板上。
  • 报警与控制:转速表还可以根据设定的报警阈值输出报警信号,用于设备保护。

4. 应用场景

这种转速测量系统广泛应用于汽轮机、发电机、汽车发动机等设备的转速监测,能够实时显示转速并提供保护功能。
