压差发讯器CMS-I发讯原理

发布时间:2025-02-14 18:03:21来源:http://www.yoyik.store/product913455.html

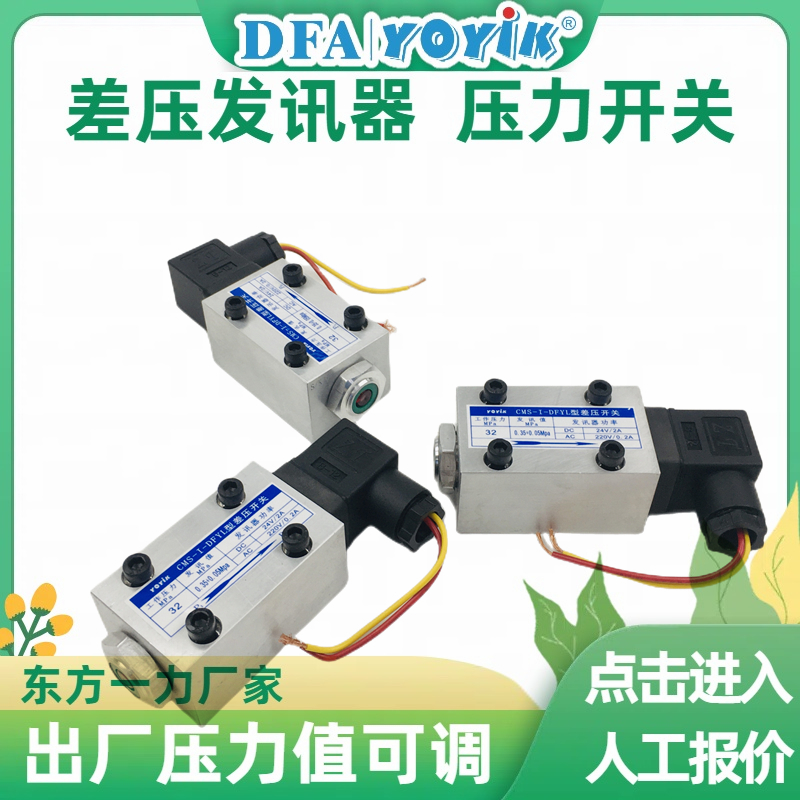

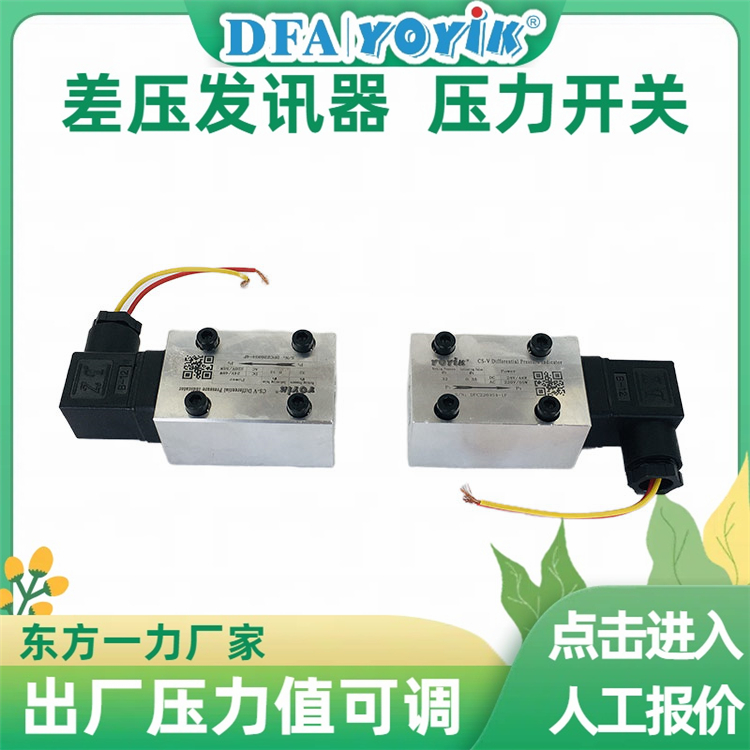

压差发讯器CMS-I是一种用于监测液压系统中过滤器进出口压差的设备,其工作原理基于压差变化触发信号输出。以下是其发讯原理的详细说明:

1. 工作原理

CMS-I压差发讯器通过检测液压系统中过滤器进出口的压力差来工作。当液压油流经过滤器时,滤芯会逐渐被污染物堵塞,导致进出口压力差增大。当压差达到预设的阈值时(例如0.35MPa),发讯器会触发信号。

2. 结构组成

CMS-I压差发讯器主要由以下部件组成:

  • 活塞和弹簧:活塞将内部腔体分为高压腔和低压腔,活塞的移动由弹簧控制。
  • 磁性元件和干簧管:活塞内设有磁性元件,当活塞移动到一定位置时,会触发干簧管,从而发出电信号。
  • 指示装置:发讯器配备目视报警装置,当压差超过设定值时,红色按钮会弹出,提示操作人员。

3. 发讯过程

  1. 压力差检测:过滤器进出口的压力差作用于活塞,使活塞在弹簧的作用下移动。
  2. 信号触发:当活塞移动到设定位置时,磁性元件会触发干簧管,发出开关信号。
  3. 报警提示:同时,发讯器的红色指示按钮会弹出,提醒操作人员清洗或更换滤芯。

4. 信号输出

CMS-I压差发讯器可以输出电信号(如开关信号),用于与控制系统连接,实现远程监控和自动化控制。此外,发讯器还具备双重报警机制,包括电发讯和目视报警。

5. 应用场景

CMS-I压差发讯器广泛应用于液压系统、抗燃油系统等,用于监测过滤器的堵塞情况,确保系统正常运行。
