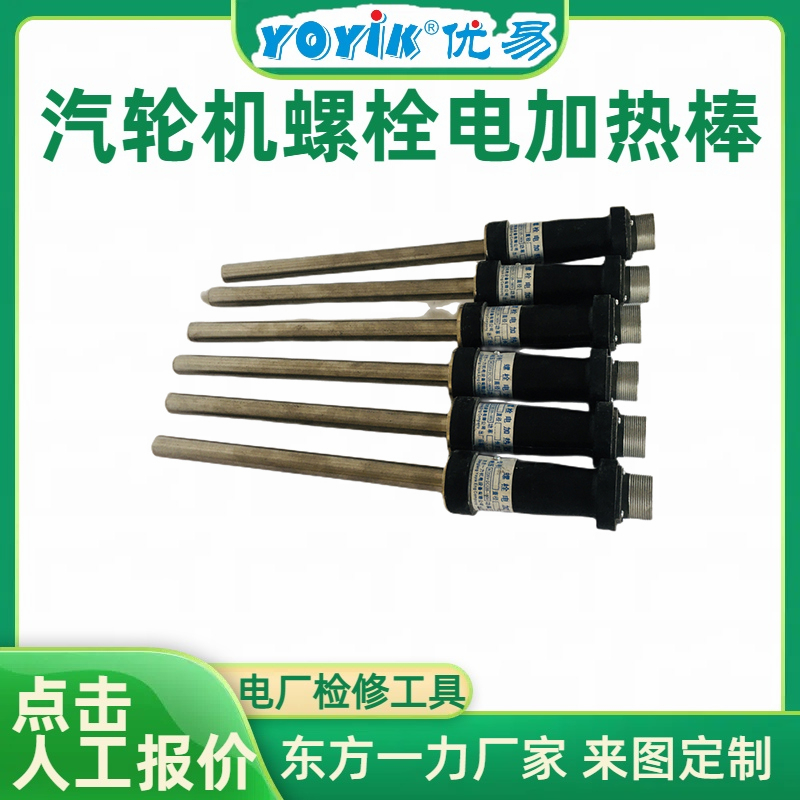

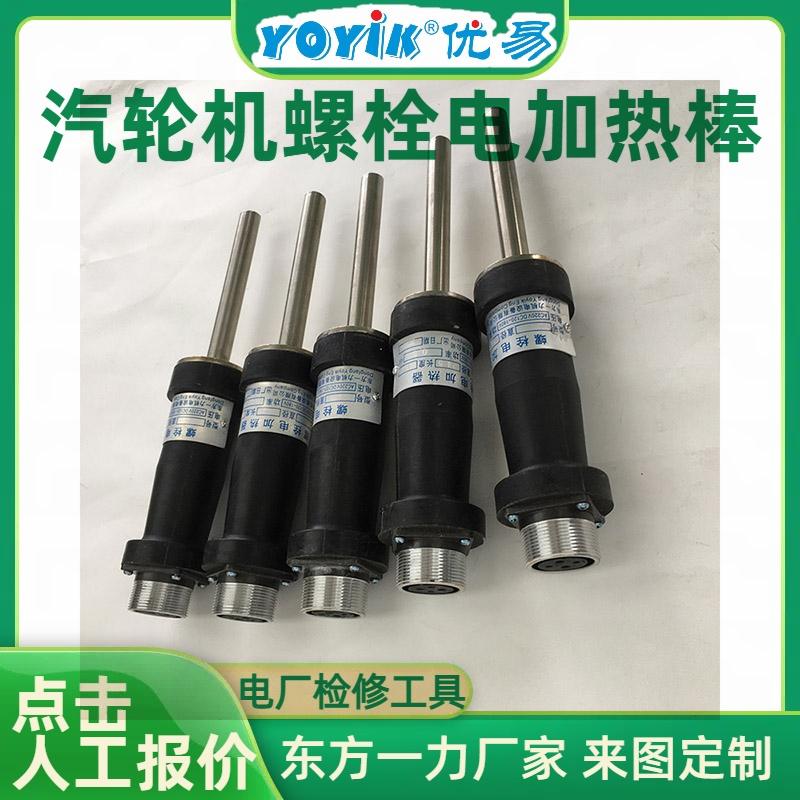

本文以 ZJ-20-44 螺栓电加热棒为例，清晰区分保护套管总长、有效发热长度尺寸的结构作用、功能差异，梳理错误选型带来的加热不均、手柄高温、元件烧损、螺栓损伤等隐患，给出标准化选型判断步骤，帮助客户根据自身螺栓内孔深度、有效受热段精准匹配规格，兼顾检修安全与加热棒使用寿命。
一、两个尺寸基础定义（ZJ-20-44 通用结构）
-
保护套管长度（整体总长）
指整根不锈钢护套完整长度，包含三段结构：前端冷端、中段发热段、后端引线冷端。
全部金属套管都属于保护套管，作用是隔离内部电热丝、绝缘导热、支撑整体插入螺栓中心孔，是加热棒整体插入尺寸基准。
-
发热长度（有效加热段）
仅套管中段内部缠绕镍铬电热丝的区间，是唯一产热、传递热量给螺栓的区域；前后两段套管内部无发热丝，属于冷端隔热段，通电不产生热量。
二、保护套管长度 VS 发热长度 核心区别对照表
| 对比维度 | 保护套管总长 | 发热长度（有效加热段） |
|---|---|---|
| 内部结构 | 整根不锈钢管，含发热区 + 前后无电热丝冷端 | 仅中间一段内置螺旋电热合金丝 |
| 发热特性 | 全程不全部发热，首尾两段为隔热冷区 | 通电持续稳定产热，热量集中释放 |
| 核心作用 | 支撑插入、绝缘防护、整体尺寸适配螺栓内孔深度 | 定向加热螺栓杆身，让螺栓均匀伸长实现热紧 / 热松 |
| 温度表现 | 引线端冷段温度低，保护接线手柄不超温 | 表面高温，直接接触螺栓内孔传递热能 |
| 尺寸逻辑 | 决定加热棒能不能完整插进螺栓中心孔 | 决定螺栓哪一段被加热、伸长量是否达标 |
三、分别讲解两段尺寸的实际作用
（一）保护套管总长作用
- 匹配螺栓中心孔总深度，保证加热棒可完全插入孔内，不会出现尾部悬空、头部顶死孔底；
- 后端预留冷段隔热距离，隔绝高温向接线手柄、电缆传导，防止电缆高温软化、接线短路，保障操作安全；
- 不锈钢护套隔绝氧化镁绝缘填料与螺栓金属壁，防短路、防电热丝磕碰破损，延长加热棒使用寿命。
（二）发热长度作用
- 精准对应螺栓有效受力杆身长度，热量集中在螺栓中间受力段，实现均匀轴向伸长；
- 发热段不能覆盖螺纹、法兰接触面，避免局部过热产生附加热应力，防止螺栓材质损伤、法兰变形渗漏；
- 发热长度直接决定加热效率与伸长量，长度不足会出现升温慢、伸长不够，无法轻松拆装螺母。
四、选错长度带来的现场常见隐患
- 发热长度过短
热量集中在螺栓局部，上下杆身温差大，螺栓变形不均，热紧紧力偏差；加热耗时翻倍，检修效率低。
- 发热长度过长，超出螺栓杆身，伸入螺母 / 法兰区域
法兰、螺母局部过热，产生额外挤压应力，长期易造成法兰密封面变形漏汽；同时发热区靠近尾部冷端，高温传导至手柄，烫伤操作人员、加速电缆老化烧损。
- 保护套管总长偏短
加热棒无法完全插入螺栓孔，发热段外露，热量散失空气中，升温缓慢，电能浪费；外露高温护套易磕碰周边管路、线缆，引发安全风险。
- 保护套管总长过长
尾部冷段过多，插入后头部顶紧螺栓孔底，加热棒受力弯曲，内部电热丝挤压断裂，加热棒直接报废。
五、客户现场标准化选型步骤
步骤 1：测量螺栓两大关键尺寸
① 螺栓中心孔总深度= 匹配加热棒保护套管总长；
② 螺栓光滑杆身（去除螺母、法兰段）有效长度 = 匹配发热长度。
步骤 2、尺寸搭配选型规则
- 保护套管总长略小于螺栓中心孔深度 5～10mm，预留底部间隙，避免顶压变形；
- 发热长度比螺栓光滑杆身短 20～30mm，前后留出冷端隔离，不接触螺纹、法兰；
- 后端冷端保留 80～120mm 标准隔热距离，隔绝高温保护接线手柄。
步骤 3、工况微调方案
- 短小型汽缸螺栓：优先缩短多余冷端，匹配短套管；发热长度贴合杆身即可，不冗余加长；
- 超长高压缸螺栓：适度加长保护套管总长，同步匹配对应发热长度，保证整段杆身均匀受热；
- 频繁检修、批量热紧场景：严格按杆身长度匹配发热段，避免长期局部高温加速加热棒老化。
六、ZJ-20-44 使用补充要点，延长设备寿命
- 插入前核对套管总长与螺栓孔深度，禁止强行敲打顶入，防止套管弯折、内部发热丝断裂；
- 通电前确认发热段完全处于螺栓杆身内部，无外露发热区域；
- 作业结束断电后，等待套管冷端降温再拔出，避免高温灼伤；
- 定制规格时同步提供：螺栓中心孔深度、螺栓光杆有效长度，可精准匹配适配的保护套管总长与发热长度，避免二次更换。
