TCM-589332-00G 骨架油封（PVH074/PVH098 EH 主油泵专用）更换判定技术指南

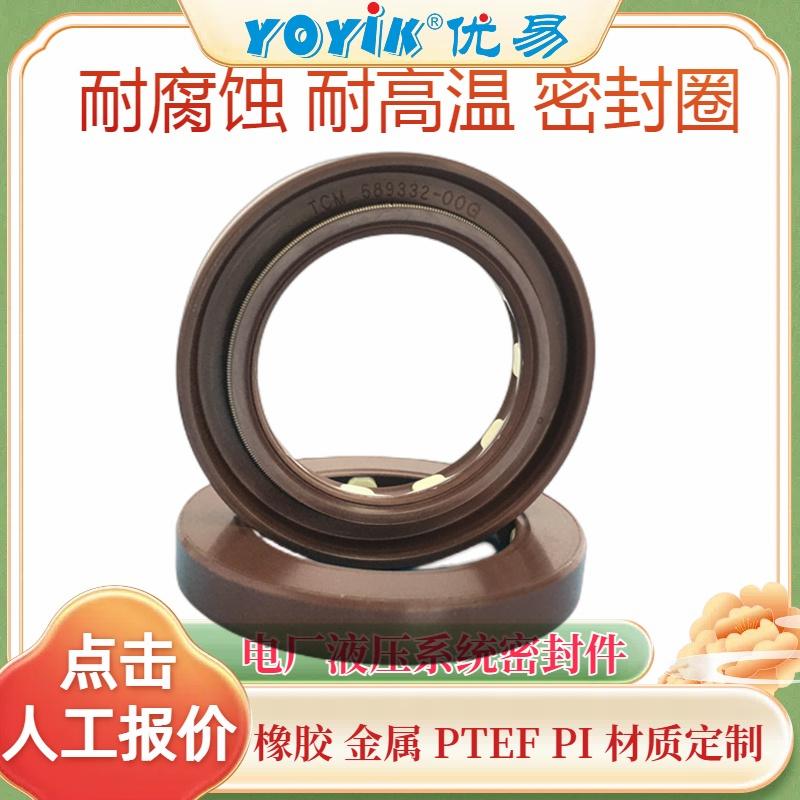

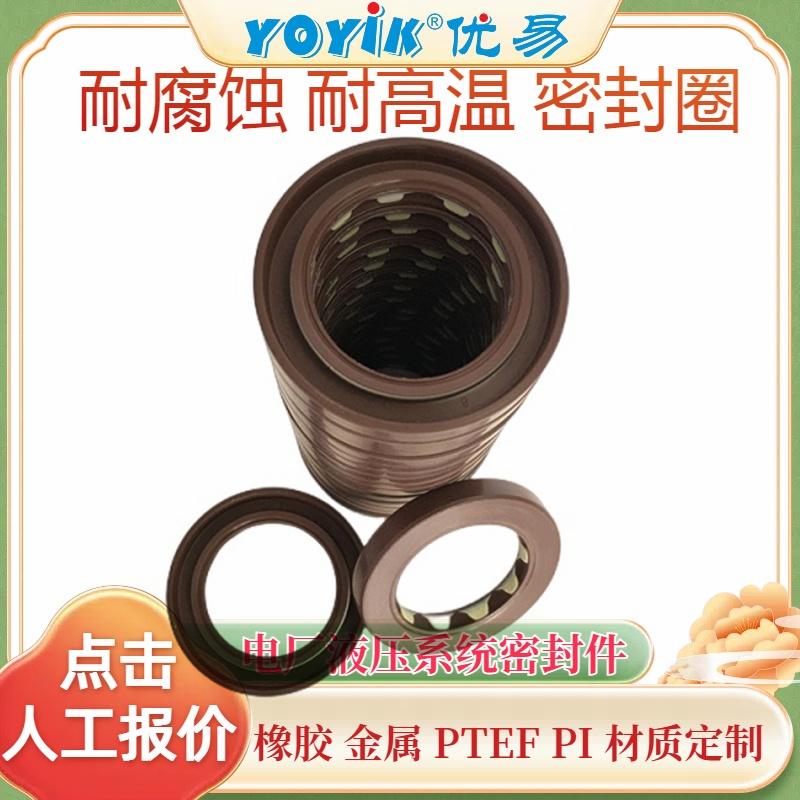

TCM-589332-00G 是 PVH074、PVH098 系列 EH 高压变量柱塞泵驱动端专用氟橡胶 TCM 型骨架油封，核心作用双向密封：向外阻断高压 EH 抗燃油渗漏、向内隔绝空气与粉尘吸入泵体，油封失效会引发进气气蚀、油压不稳、伺服阀污染、泵内部件拉伤、机组非计划停机等重大隐患。
以下分析在线运行征兆判断（无需拆泵）、解体拆解直观判定、预防性周期更换标准、配套关联部件联动更换要求四大维度，从液压原理、材料老化、机械磨损层面完整说明更换判定依据，适配电厂 EH 油系统运维技术标准。
一、在线运行征兆：出现任意 1 项，必须择机停机更换油封（不解体预判）
1. 泵轴端出现油雾、渗油、滴油（最直观失效信号）
1）轴伸端壳体持续附着细密油膜、油泥堆积，启停阶段油雾明显外溢：油封唇口贴合轴颈压力不足，微量高压 EH 油持续渗漏，属于早期预警，1~2 个月内需停机更换；
2）轴端有油滴滴落、壳体下方形成积油：唇口磨损、弹簧松弛，密封间隙完全失效，必须立即安排停机更换，防止 EH 油泄漏遇高温起火；
3）壳体泄油回油流量异常升高：轴封内泄导致大量油液窜入壳体泄油腔，泄油流量远超新机标准值，伴随油温同步上升。
2. 油泵高频啸叫、气蚀异响，排除吸油滤芯、管路漏气后锁定油封进气
PVH 柱塞泵出现持续尖锐 “嘶嘶、尖啸” 噪音，空载 / 带载均存在，清理吸油滤芯、紧固吸油法兰、补油至标准液位后异响无改善，说明 TCM 油封唇口与主轴存在间隙，空气被负压吸入泵腔形成气蚀。
进气会造成三大连锁故障：
- 系统油压频繁波动、建立压力缓慢；
- 滑靴、配油盘气蚀点蚀，大幅缩短油泵整机寿命；
- EH 油产生大量气泡，伺服阀调节抖动、机组负荷不稳。
出现该异响必须更换油封。
3. EH 油颗粒度、清洁度持续超标，频繁触发油质报警
油样化验 NAS 等级持续变差、金属颗粒数值持续上涨，更换进口精密滤芯后短期内再次超标，排除管路锈蚀、蓄能器皮囊破损后，根源为油封唇口磨损、骨架缝隙吸入机房粉尘、水汽杂质，污染物进入油路磨损伺服阀、柱塞摩擦副，需更换油封阻断外部杂质侵入通道。
4. 泵体驱动端异常发热、局部温升超标
正常运行泵壳全域温差≤5℃；若油封位置壳体温度比泵中部高 8℃以上，手触明显发烫，代表唇口硬化干磨、摩擦损耗持续产热，橡胶加速老化脆裂，短期内会完全渗漏，需更换油封并同步检查主轴轴颈粗糙度。
5. 系统压力建立缓慢、保压压降超标
机组挂闸后高压母管升压速度明显变慢，静态保压 1 小时压降＞1% 额定压力，排查溢流阀、蓄能器、伺服阀无内泄后，判定轴封进气、容积效率衰减，更换油封恢复泵容积效率。
6. 联轴器、电机端盖出现 EH 油污渍腐蚀
渗漏的磷酸酯抗燃油具备腐蚀性，会腐蚀电机轴承、联轴器弹性垫、金属支架，出现壳体锈蚀、橡胶垫溶胀变形，说明油封已持续渗漏较长时间，必须更换油封并清理腐蚀部件。
二、泵解体后直观判定：油封任意一项物理缺陷，强制更换 TCM-589332-00G
停机拆解油泵、取出油封后，通过外观、手感、尺寸测量判定报废标准，共 5 类硬性更换条件：
1. 密封唇口磨损、损伤（核心密封工作面）
1）唇口原锐角磨成圆弧、接触面出现环形深沟槽，磨损厚度超过原唇厚度 30%；
2）唇口存在划痕、缺口、撕裂、放射状细微裂纹；
3）唇口氟橡胶硬化、发脆，指甲按压无回弹、无弹性；
4）长期浸泡 EH 油出现溶胀、鼓包、表面发黏出油（普通丁腈油封高发，本款氟胶极限溶胀＞3% 即失效）。
2. 内置自紧弹簧失效
拉出唇口内部不锈钢弹簧，出现松弛拉长、变形、断裂、锈蚀、弹力不足；弹簧是维持唇口抱紧主轴的核心部件，弹力下降后密封压力永久不足，无法修复，必须整体更换油封，禁止单独更换弹簧复用旧油封。
3. 橡胶主体与金属骨架剥离、骨架锈蚀变形
1）氟橡胶内衬与 TCM 金属外圈分层、脱胶、缝隙进水进油；
2）金属骨架外圈锈蚀、翘曲、变形，与泵安装孔无法过盈贴合，产生间隙渗漏；
3）骨架出现磕碰凹坑、变形，装配后偏心偏磨主轴。
4. 尺寸测量超出公差范围（量化判定）
用游标卡尺多点测量油封内径：
新机标准内径略小于主轴轴径实现过盈密封；老化后内径膨胀超 2%，无法抱紧轴颈，判定失效更换；
唇口有效接触宽度＜0.13mm，密封接触面积不足，强制更换。
5. 存在高温、介质老化不可逆损伤
油封长期在 65℃以上油温运行、长期接触水解酸性 EH 油，出现整体硬化、龟裂、永久压缩变形，即使无肉眼可见渗漏，密封性能已大幅衰减，禁止重复装配使用。
三、预防性周期更换标准（未出现故障征兆，按运行时长计划性更换）
TCM-589332-00G 专为 PVH 系列 EH 油泵磷酸酯介质定制氟胶油封，电厂规范更换周期分两类工况：
- 常规稳定工况（油温 20~55℃、油质 NAS7 级、24h 连续运行）：累计运行8000~10000 小时或 18 个月，大小修统一预防性更换，杜绝突发渗漏跳机风险；
- 恶劣严苛工况（油温长期＞60℃、机组频繁启停、油质长期 NAS8~9 级、油泵振动偏大）：缩短至5000 小时 / 12 个月更换；
- 机组大修、油泵整体解体检修、主轴轴颈修复后，无论旧油封外观完好与否，强制一次性更换全新 TCM-589332-00G，不重复使用旧油封。
四、配套关联部件存在损伤时，必须同步更换油封（联动更换规则）
仅更换油封无法根治渗漏，出现以下主轴 / 轴承损伤，油封同步报废换新：
- 主轴轴颈密封位存在深度＞0.1mm 环形磨损沟槽、划痕、锈蚀；轴颈粗糙度 Ra＞1.6μm，新油封短期会快速磨损失效，修复轴颈后更换油封；
- 油泵主轴承游隙超标、轴承点蚀、间隙过大，运行时主轴径向跳动，油封单边偏磨，必须轴承 + 油封成套更换；
- 安装孔壳体变形、磕碰、锈蚀，无法固定油封骨架，修复壳体后同步换新油封；
- 上次安装存在暴力敲击、油封装偏、唇口划伤历史，本次检修直接更换。
五、误区说明：不能仅以 “不漏油” 作为唯一保留依据
- 油封存在隐性进气失效：外部无肉眼可见渗油，但唇口微间隙持续吸入空气，仅通过运行噪音、油压波动、油质变差体现，看似完好实则已丧失密封功能；
- 橡胶存在隐性老化：外观无裂纹、无渗漏，但材料弹性、溶胀性能已衰减，冷热交替、压力冲击工况下会突然失效渗漏；
- 弹簧疲劳肉眼不可见：弹簧弹力缓慢衰减，短期无渗漏，负荷突变、油温升高后立刻出现泄漏、进气故障。
