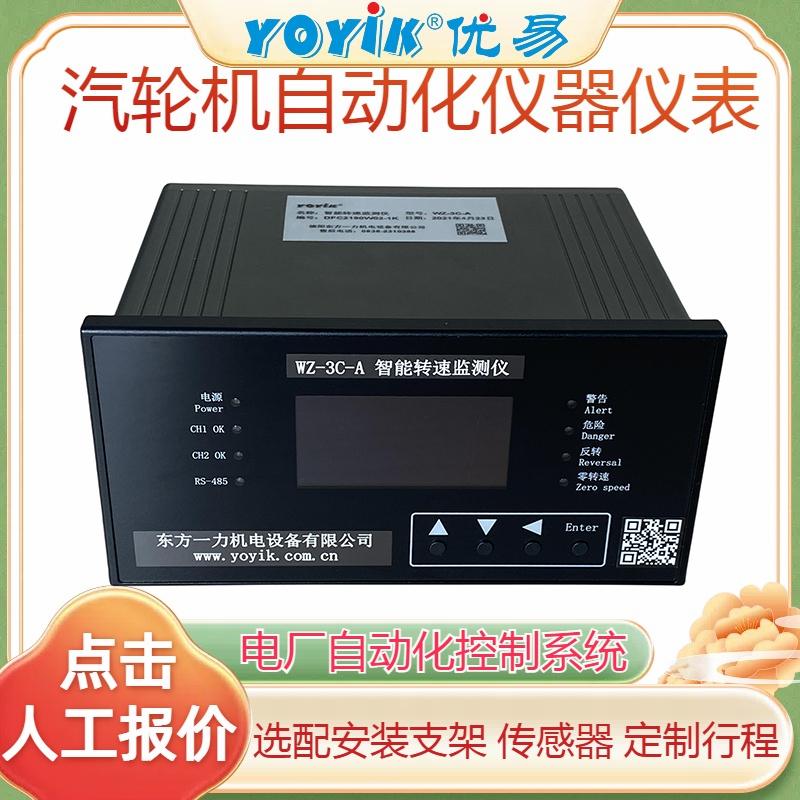

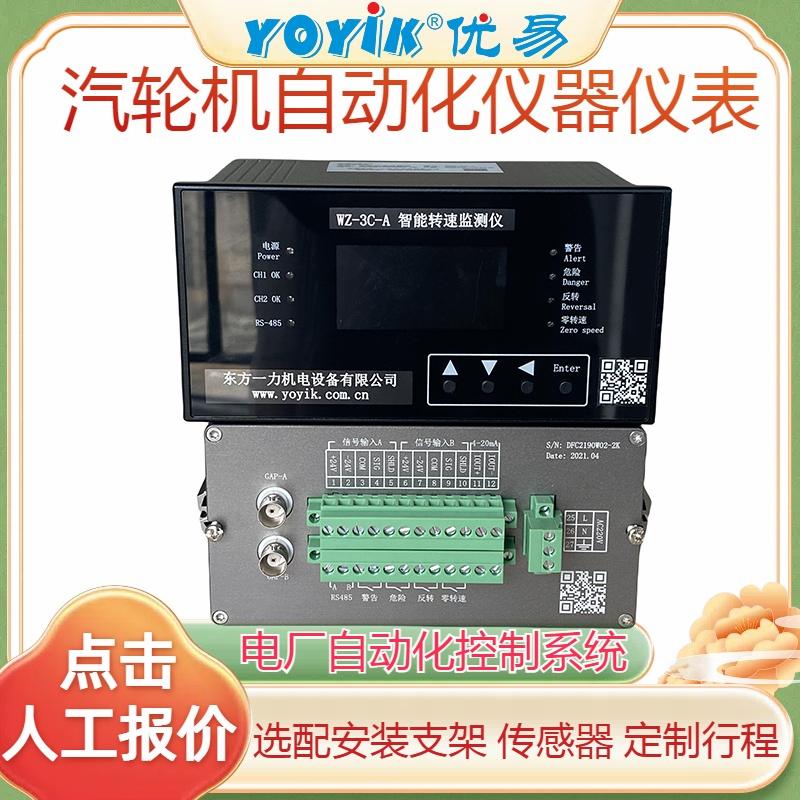

火电厂旋转机械保护 智能转速表SZC-04FG 汽轮机 TSI 挂壁式正反转速监测仪

产品概述

SZC-04FG 智能转速表是一款以 芯片为核心的壁挂式智能转速监测保护仪表，专为火力发电厂汽轮机、汽动泵、引风机等大型旋转机械开发，属于 TSI 汽轮机安全监测系统重要二次仪表。仪表可配套磁电式、霍尔式转速传感器采集测速齿盘脉冲信号，实时测量轴系转速，同时识别转轴旋转方向，具备超速报警、危险超速保护、反转保护、零速监测等多重保护功能。仪表采用全密封铸铝外壳，防护性能优异，无需额外加装保护箱体，能够直接在潮湿、多粉尘、温差波动大的汽机房现场长期稳定运行，面板 LED 大屏直观展示实时转速，内置继电器输出开关量保护信号，同时输出 4-20mA 标准模拟信号上传至 DCS 系统，实现就地显示 + 远程监控 + 保护跳闸三位一体，符合电力行业旋转机械状态监测技术规范，是电厂机组启停、超速保护试验必备热控备品。

技术参数

测量量程：0～9999rpm

显示方式： 数码显示，转速精度 ±1rpm

输入信号：适配磁阻 / 霍尔 / 电涡流转速传感器，方波脉冲信号

输入阻抗：≥10KΩ 传感器供电：DC12V，可给前端测速探头供电

模拟输出：4～20mA 有源电流输出，最大负载≤500Ω

继电器输出：2 组继电器（警戒报警、危险超速），触点容量 AC250V 3A/DC30V 3A，同时具备反转保护继电器 报警延时：0～60s 可调，抑制现场脉冲干扰，防止误报警

供电电源：AC220V±10%，50Hz，整机功耗≤10W 工作环境温度：-20℃～+70℃ 相对湿度：≤95%，无凝露 安装形式：壁挂式安装

存储参数：掉电自动保存报警阈值、齿数、量程等全部设定参数

工作原理

SZC-04FG 智能转速表接收前端转速传感器采集的脉冲信号，转轴转动带动测速齿盘切割传感器感应面，每经过一个齿就产生一个脉冲，仪表内部处理器统计单位时间内脉冲数量，结合预设齿盘齿数计算转轴实时转速。两路独立传感器信号同时送入仪表，处理器对比两路脉冲相位，判断转轴正转或者反转状态。操作人员可在面板按键设置警戒转速、危险超速阈值；当实测转速超过设定警戒值，面板报警指示灯点亮，报警继电器动作；转速达到危险超速设定值，危险继电器输出保护信号，接入机组保护回路，触发停机联锁。一旦检测转轴反向转动，反转指示灯点亮，反转保护继电器输出信号，完成反转保护。仪表同步将转速数值转换成 4-20mA 电流信号，输送至 DCS 系统，实现中控室远程实时采集与记录。仪表自带延时滤波功能，短时间内脉冲波动不会触发保护，有效规避现场电磁干扰造成的误动作。

产品核心特点

1. 集成转速测量、超速保护、反转监测、零速判断多合一功能，一台仪表即可完成旋转机械轴系转速监控，减少控制柜内仪表数量，降低系统故障点。
2. 铸铝全密封壳体，壁挂式户外型结构，耐受汽机房潮湿、粉尘环境，不用额外防护箱，简化现场安装施工。
3. 面板按键完成齿数、报警值、延时参数设置，操作简单直观，机组检修期间可就地完成参数调校，无需专用调试软件。
4. 双路信号采集，支持两路转速传感器输入，可做冗余监测，单路传感器故障时不直接丢失转速信号，提升机组保护可靠性。
5. 报警延时可自由调节，能够过滤现场瞬时脉冲干扰，避免振动、电磁干扰引发的虚假超速误跳闸，保障机组连续稳定运行。
6. 掉电参数保存功能，断电后所有报警阈值、齿盘齿数等配置长期存储，恢复供电无需重复设置参数，减少运维工作量。
7. 具备标准 4-20mA 模拟量输出 + 继电器开关量输出，兼顾中控数据采集与硬回路保护，满足电厂 TSI 系统保护逻辑设计要求。

应用范围

SZC-04FG 智能转速表广泛应用于火力发电厂汽轮机主机、汽动给水泵、汽动引风机、凝结水泵等大型旋转轴系的转速监测与保护，适配 300MW、600MW、1000MW 燃煤机组、热电联产机组。除火电领域外，也可用于化工、冶金行业大型风机、泵组、压缩机的转速、反转在线监测，是电厂热控、主机保护专业常备仪表备品，机组大修、保护改造、仪表更换项目均可选用。

安装与检修维护提示

仪表壁挂安装位置优先选择干燥、振动较小区域，避开高温管道、大功率变频器、接触器等强干扰源；传感器脉冲信号电缆单独敷设，屏蔽层单点接地，防止地环流造成脉冲信号畸变。接线时区分传感器供电、脉冲输入、模拟输出、继电器保护端子，紧固端子防止机组振动松动。

日常巡检查看仪表电源、转速、报警指示灯状态；定期核对就地显示转速与 DCS 远程采集数值，确认 4-20mA 输出正常。机组大小修期间，进行转速模拟校验，输入标准脉冲信号，验证报警、危险超速、反转保护动作逻辑，确认继电器动作正常。仪表存放环境保持干燥通风，避免高温、腐蚀性气体；检修拆装前断开 AC220V 供电，防止带电插拔端子损坏仪表内部电路板。长期停运备品存放，定期通电检查显示与信号回路状态。
