一、产品定位与工况核心价值

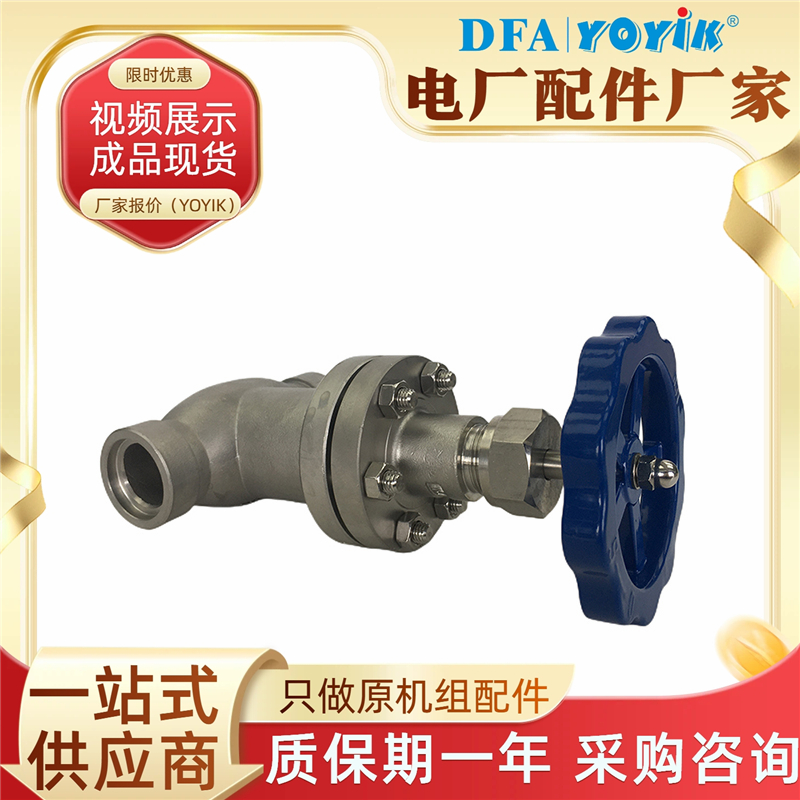

25FJ-16PA2 波纹管密封截止阀是专为火电厂发电机氢油水系统开发的安全型管路切断阀门，公称通径 DN25，公称压力 PN16（1.6MPa），核心用于发电机氢气冷却回路、润滑油管路、除盐水系统的介质通断管控与流量节流调节。氢气属于易燃易爆高危介质，常规填料密封截止阀长期运行后，阀杆填料磨损极易出现介质外漏，一旦氢气外泄将直接威胁机组运行安全，是氢系统运维重点防控隐患。
本款阀门采用波纹管隔离密封结构，将阀杆与管路介质完全隔绝，从根源消除阀杆填料处外泄漏风险，同时搭配不锈钢阀体 + 软密封阀座组合，兼顾耐蚀性能与关断密封性。既可以实现管路全开、全关操作，也可完成小幅节流调节，适配氢气、汽轮机油、除盐水等多种介质。在机组正常运行、系统隔离检修、故障紧急截断工况下均可稳定工作，是电站发电机氢系统必不可少的安全配套阀件，广泛用于机组大修备件更换、新建电厂配套管路安装、老旧机组隐患改造项目。
二、核心技术性能四大维度
2.1 波纹管全隔离密封，杜绝介质外漏
内置一体式不锈钢波纹管组件，把介质封闭在阀体内部，介质无法接触阀杆填料区域，彻底解决普通填料阀阀杆渗漏通病。针对氢气这类小分子高危介质，密封可靠性大幅提升，满足电厂氢系统零外漏安全要求。波纹管抗疲劳性能优异，可承受多次启闭带来的往复形变，长期运行不易开裂失效。
2.2 304 不锈钢本体，耐介质腐蚀
阀体、阀盖、阀杆主体材质采用 304 不锈钢，阀芯密封副搭配 PTFE 软密封结构。不锈钢基体抗水汽腐蚀、抗油品侵蚀，适配氢气、汽轮机油、除盐水介质；PTFE 软密封面自适应阀芯微小形变，关闭时贴合紧密，内漏控制水平优异。适用工况温度区间 – 60℃~100℃，长期稳定工作温度建议控制在 85℃以内，适配发电机氢系统常年运行温度环境。
2.3 上装式阀芯结构，现场检修便捷
采用上装式设计，检修更换阀芯密封组件时，无需把整个阀体从管道上拆下，松开阀盖紧固件，即可从阀门上部取出阀芯、密封副组件。现场检修仅使用常规工具就能完成拆装，大幅缩短机组检修工期，降低管路拆装带来的二次密封风险，适合电厂计划性检修、故障快速消缺场景。内部流道优化设计，介质流通顺畅，在满足截断功能的同时兼顾流量调节能力。
2.4 标准化结构，耐压稳定适配电站管路
公称压力 1.6MPa，出厂严格按照阀门国标完成壳体强度试验与密封性能测试，可承受系统压力波动与启停冲击。阀门结构尺寸遵循电站阀门通用标准，接口匹配同规格管路，替换原有老旧阀门无需改动管道，安装对接简单。整体结构紧凑，占用空间小，适合发电机本体周边空间受限的管路点位安装。
三、典型适用场景与选型核查清单
3.1 核心应用场景
火电厂发电机氢气冷却系统管路、氢油水监测取样管路、汽轮机油辅助管路、除盐水输送管路；化工、化肥行业腐蚀性气体与洁净流体管路切断、节流控制；机组大修阀门成套更换、新建电站氢系统配套供货、老旧机组填料阀泄漏改造替换。
3.2 选型前置核查
✅ 通径匹配：DN25 公称通径，适配小口径仪表、取样及辅助管路 ✅ 压力等级：PN16，最高耐受 1.6MPa 工况压力 ✅ 介质适配：氢气、汽轮机油、除盐水等洁净无固体颗粒介质 ✅ 安全需求：介质易燃易爆，对阀杆外泄漏有严格管控要求 ✅ 安装条件：管路空间狭小，需要便捷检修维护的点位
四、运维常识与故障预判指南
4.1 正常运行特征
阀门启闭手感均匀顺畅，无卡涩、无异常异响；阀门关闭后下游压力可稳定保压，无缓慢泄压；阀体外部无介质渗漏痕迹，阀杆位置无气体、油液析出。调节工况下，阀门开度变化可稳定对应管路流量变化，调节线性平稳。
4.2 常见异常溯源
- 关断保压失效、阀后缓慢泄压：阀座密封面存在杂质颗粒卡滞，或 PTFE 密封件长期使用磨损，需要拆检清理、更换阀芯密封组件；
- 启闭操作卡顿：阀杆锈蚀、波纹管变形，或内部有杂质沉积阻碍阀芯运动；
- 外漏：波纹管破损（极少数），介质穿透波纹管从阀杆位置溢出，一旦氢系统出现该故障需立即隔离处置；
- 操作力矩异常变大：长期静置未操作，密封副粘连，可多次小幅启闭研磨密封面。
五、供货与配套保障
现货供应全新 25FJ-16PA2 波纹管密封截止阀，出厂完成壳体强度试验、高低压密封试验、启闭性能检测，出厂资料齐全，适配电厂物资入库验收标准。支持单件应急替换、机组大修批量采购、电站项目长期定点供货，可提供选型对接、现场安装技术指导。产品合规无侵权，品质稳定，可直接替换同型号进口及国产同规格氢系统截止阀，降低电厂备品采购成本。
