一、焊前装配：消除外力应力，从源头保护波纹管
- 流向与姿态规范
严格按照阀体介质流向标识安装，遵循低进高出布置；保证阀杆垂直向上，禁止倾斜、倒置安装。阀杆倾斜会让波纹管长期承受侧向剪切力，往复伸缩时快速出现裂纹渗漏。
- 刚性支撑防管道载荷

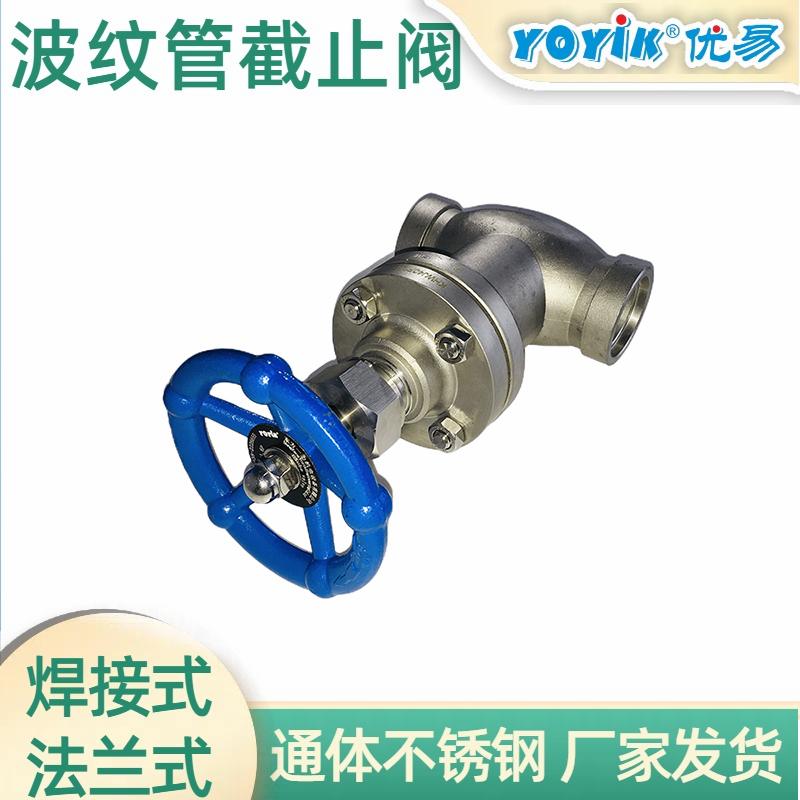

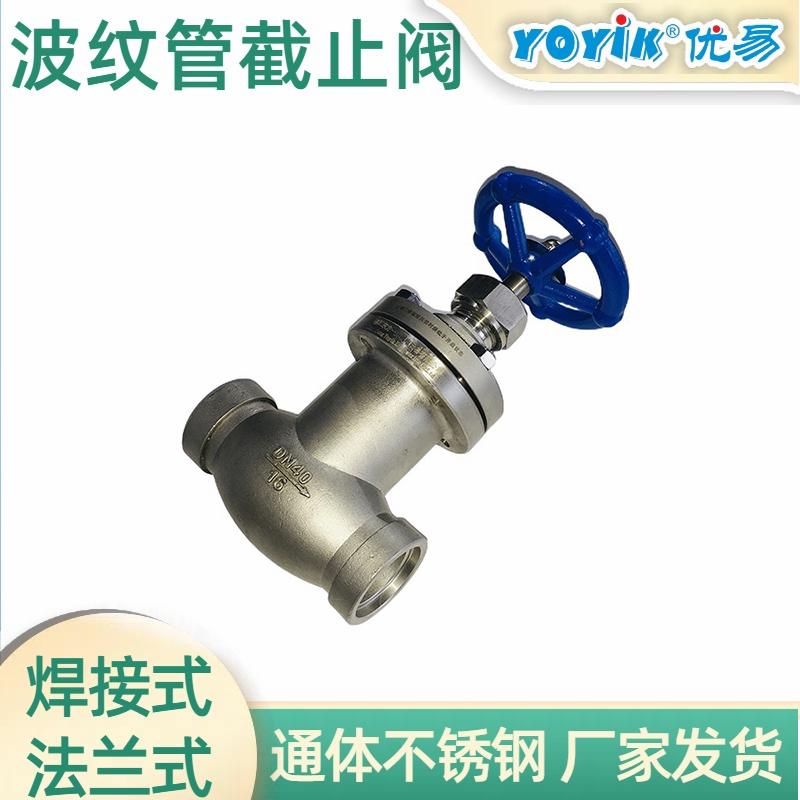

KHWJ50F-1.6P 口径大、自重高，管道自重、热膨胀拉力会直接作用阀体，拉扯波纹管产生永久形变。阀体底部增设独立承重支架，两侧管道增设滑动支撑，所有载荷由支架承接，阀体仅承担介质压力，杜绝管道对阀体产生轴向、径向拉力。
- 精准对中固定
管道与阀体坡口同轴度偏差控制在 0.5mm 以内，采用 V 型工装夹具锁定阀体与管道位置，禁止点焊固定在阀体本体、手轮、阀盖区域。大口径焊缝分多点均匀定位点焊，点焊间距 60～80mm，防止焊接收缩单边拉偏阀体。
- 坡口与焊材匹配清理
坡口采用机械加工，清除氧化皮、油污、锈蚀；配套同材质不锈钢焊丝，规避焊缝晶间腐蚀。焊前封闭阀门进出口，防止焊渣、金属碎屑进入阀腔划伤密封面与波纹管内壁。
- 波纹管前置隔热包裹
焊接热量会沿阀颈传导至波纹管，高温会降低波纹管弹性、加速金属脆化。焊前使用多层耐高温湿布、隔热棉完整包裹阀颈波纹管区域，仅留出阀体两端焊接坡口；湿布持续补水保持湿润，严控阀颈区域温度不超 150℃。
二、焊接过程：低热输入施工，严防波纹管高温损伤
- 焊接工艺选型
全程采用氩弧焊打底，多层多道填充盖面；氩弧焊热影响区窄，可大幅减少阀体整体受热变形。禁止大电流手工电弧焊一次性厚层施焊，避免热量集中传导至波纹管。
- 分段对称跳焊（大口径核心工艺）
将圆周焊缝均分为 4 段，采用对称交替分段焊接，禁止沿圆周连续一次性施焊。每道焊道长度控制在 80mm 以内，焊完一段暂停，待阀体自然降温后再焊接对称位置，分散热量堆积，减小阀体收缩变形与残余应力。
- 严格管控焊接参数与层间温度
采用小电流、快焊速低热输入工艺，单道焊道厚度不超 3mm；层间温度持续监测，不得超过 150℃，温度超标立即停止施焊，风冷降温达标后再继续作业。焊接引弧仅可在管道坡口内完成，严禁在阀体、隔热包裹区域打火，防止电弧灼伤阀体表层与波纹管。
- 实时持续降温防护
焊接同步对阀体两侧非焊接区域持续风冷，波纹管包裹湿布随时补水，杜绝局部高温长时间传导；禁止冷却水直接灌入阀腔，避免内部密封件受潮腐蚀。
- 背面充氩保护
打底焊阶段管道内部通入氩气保护，防止焊缝内壁氧化产生夹渣、微裂纹，保障焊缝长期承压密封性，规避后期焊缝渗漏带来的系统停机检修。
三、焊后处理：消除残余应力，避免长期形变失效
- 缓慢自然冷却，禁止急冷
全部焊缝完成后，撤除风冷，阀体包裹保温棉缓慢缓冷，禁止冷水直接喷淋阀体。急速冷却会产生巨大残余应力，造成阀体轻微扭曲，阀杆同轴度偏移，波纹管持续偏心受力。
- 局部消应力处理
冷却至常温后，对焊缝及两侧热影响区做低温消应力处理，释放焊接残余收缩应力，防止长期运行冷热交变下焊缝开裂、阀体轻微变形，保证波纹管始终处于纯轴向伸缩工况。
- 无损检测排查焊缝缺陷
冷却完成后对焊缝开展外观及渗透检测，排查咬边、气孔、裂纹、未焊透等隐患，焊缝缺陷会随系统压力波动逐步扩大，造成管路渗漏安全隐患，检测合格后方可拆除工装夹具与隔热包裹。
- 内部清洁检查
拆开阀门两端封堵，使用洁净压缩空气吹扫阀腔，清除焊接残留细小焊渣、金属粉尘，防止杂质卡滞阀芯、划伤波纹管内壁；完成全关、全开多次启闭试验，确认阀门无卡涩、动作顺畅。
四、焊接安装禁忌（直接影响安全与使用寿命）
- 禁止无支撑悬空焊接，管道自重拉扯阀体，波纹管永久偏心变形，使用周期直接缩短一半以上；
- 禁止不做隔热防护直接施焊，高温传导会导致波纹管弹性永久衰减，投运短时间出现外漏；
- 禁止连续整圈一次性焊接，单侧热量堆积造成阀体扭曲，阀座密封面错位，运行内漏频发；
- 禁止在阀体、阀盖、波纹管区域引弧点焊，电弧灼伤会形成应力裂纹，长期承压后破损渗漏；
- 禁止焊后快速水冷、强制急冷，残余应力集中，冷热交变工况下焊缝易开裂；
- 禁止焊接完成立即拆除支撑，冷却阶段管道收缩会拉动未定型阀体，破坏同轴度。
五、安装后长效运维配套措施，进一步延长阀门寿命
- 投运前缓慢升压，分阶段提升系统压力，避免瞬间水锤冲击波纹管；
- 冷热交变频繁管路，每季度开展一次完整启闭活动试验，防止波纹管长期单一位置静置疲劳；
- 定期检查阀体支撑、管道支架紧固状态，杜绝支架松动后管道载荷挤压阀体；
- 巡检重点观测阀颈波纹管区域有无微量渗漏，早发现微小形变隐患，提前处置。
