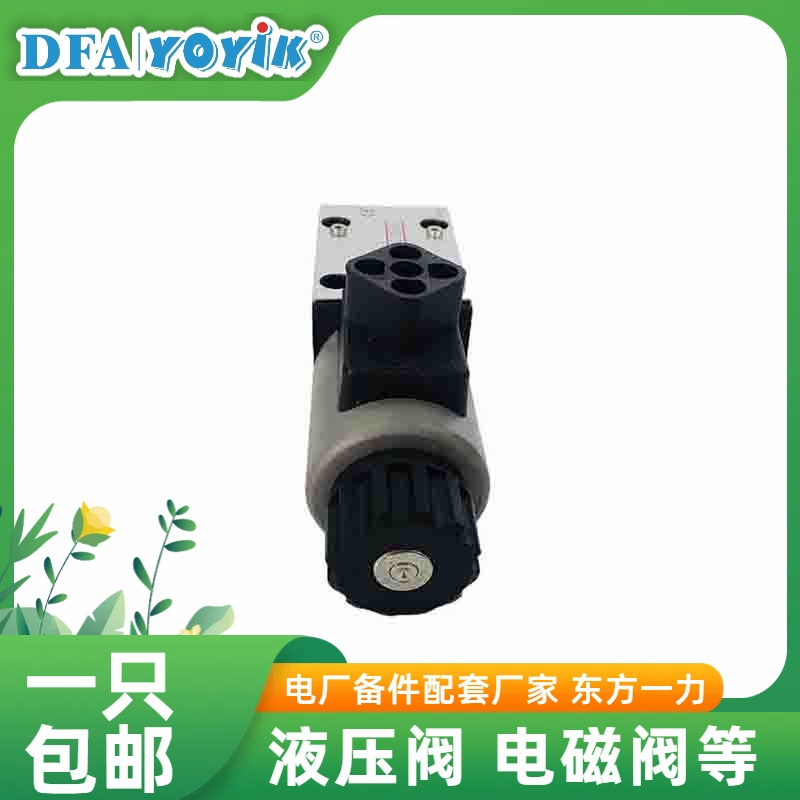

电磁阀J-110VDC-DN6-U/15/31C双线圈设计的作用

发布时间：2025-11-06 11:37:33来源:http://www.yoyik.store/product926524.html

电磁阀J-110VDC-DN6-U/15/31C双线圈电磁阀的原理是通过两个独立电磁线圈分别驱动阀芯向两个方向移动，且断电后能保持最后一次动作的位置，实现双向精确控制与位置锁定。

工作原理：当线圈 1 通电时，产生电磁力使阀芯移动，接通相应通路（如开启或正向流动）；断电后，依靠机械结构（如永磁体、锁扣或流体压力）保持在该位置。要切换到另一状态，需给线圈 2 通电，产生反向电磁力将阀芯推至另一位置，断电后同样保持。
核心作用：

双向动作与精准定位：可分别控制流体的 “通 / 断” 或 “正 / 反流向”，并在断电时维持当前状态，适合需要在两个位置间频繁切换且要求位置稳定的场合，如气缸的伸出 / 缩回控制。
节能与低发热：仅在切换瞬间通电，切换后断电仍保持状态，减少长期通电发热与能耗，适用于需长时间保持某一状态的系统。
断电保持与安全性：失电时阀门位置不变，可避免因突然断电导致的误动作或泄漏，提高系统安全性。

J‑110VDC‑DN6‑U/15/31C 双线圈电磁阀，一个线圈负责 “开 / 正向”，另一个负责 “关 / 反向”，断电后会保持在最后一次动作的位置。

2025-11-6WX编辑

核心维度	详细说明
双线圈工作原理	两端线圈分别控制阀芯两个工作位置，通电换向、断电靠弹簧复位，无需长期通电
核心作用	1. 驱动双作用气缸 / 液压缸双向动作，简化回路； 2. 瞬时通电节能，延长线圈寿命； 3. 失电自动复位，提升运行安全性； 4. 独立控制，适配复杂自动化逻辑
关键使用要点	1. 额定电压 110VDC（±10% 波动）； 2. 两线圈禁止同时通电，需设计互锁； 3. 串联续流二极管保护控制元件； 4. 介质清洁，前端加装 10μm 过滤器
