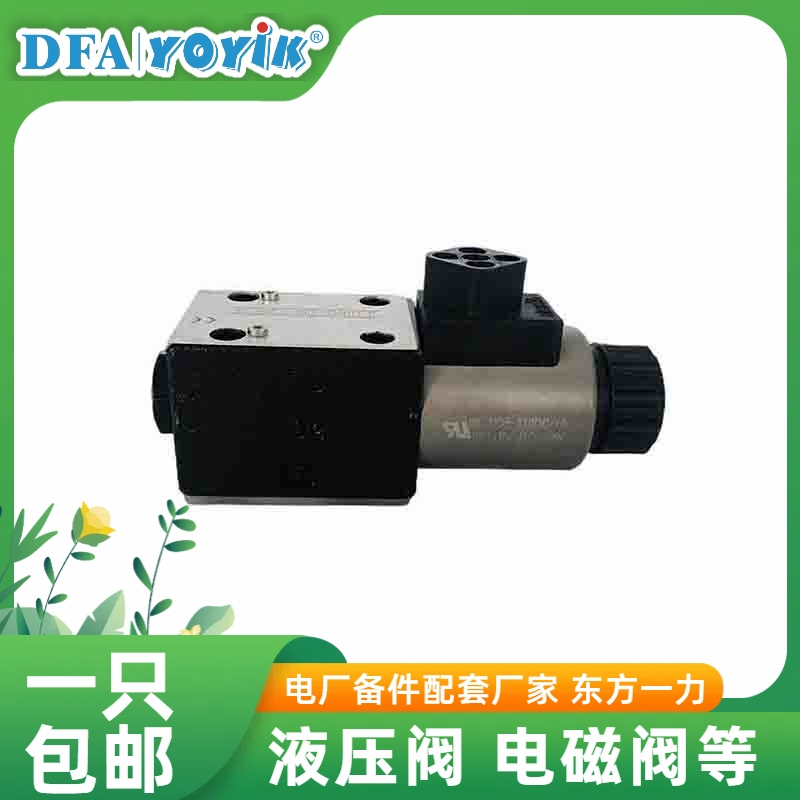

电磁阀J-110VDC-DN6-UK/83/102A的ABPT口的作用
结合电磁阀J-110VDC-DN6-UK/83/102A的四通阀结构（适配液压/气动回路），ABPT四口为标准功能接口，作用及应用场景如下：
|
接口标识 |
核心作用 |
英文全称 |
连接对象/使用说明 |
|
P口 |
压力介质入口（进油/进气口） |
PressurePort |
连接系统压力源（液压泵输出端/空压机气源），是高压介质进入阀体的唯一入口，需确保介质清洁（建议加装10μm过滤器） |
|
A口 |
工作输出口1 |
WorkingPortA |
连接下游执行元件的一端（如气缸无杆腔/液压缸大腔），阀芯切换时接收P口过来的介质，驱动执行元件完成一个方向动作（如气缸伸出、液压缸推进） |
|
B口 |
工作输出口2 |
WorkingPortB |
连接下游执行元件的另一端（如气缸有杆腔/液压缸小腔），与A口交替通断，驱动执行元件反向动作（如气缸缩回、液压缸退回） |
|
T口 |
回油/排气口 |
TankPort |
1.液压系统：连接油箱，将执行元件回油或阀内卸压的介质导回油箱，形成回路； 2.气动系统：直接排向大气（建议加装消声器，降低排气噪音）； 核心作用是释放回路余压，避免执行元件卡顿 |
电磁阀J-110VDC-DN6-UK/83/102A使用注意事项：
- 接口标识通常刻在阀体端口或铭牌上，安装时需严格按“P→压力源、A/B→执行元件、T→回油/排气”连接，严禁P口与T口接反，否则会导致系统压力无法建立，甚至烧毁阀芯密封件；
- 电磁阀J-110VDC-DN6-UK/83/102A为双作用执行元件适配阀（需A/B口交替供压），若用于单作用元件（如单杆气缸），可将其中一个工作口（A或B）封堵，仅保留P（供压）、另一个工作口（驱动动作）、T（回油/排气）三口使用；
- 电磁阀J-110VDC-DN6-UK/83/102A连接时需匹配接口规格（DN6对应管道内径6mm），密封件需适配介质类型（抗燃油），避免泄漏。
2025-11-6WX编辑
