一、3D01A012电磁阀工作原理
3D01A012作为超速保护控制（OPC）专用电磁阀，采用二级阀控结构实现高压油路的快速通断，核心原理基于电磁力与液压差的协同作用：
- 失电关闭状态：线圈未通电时，一级阀阀芯在复位弹簧力作用下严密关闭。OPC油经节流孔进入二级阀阀芯上部腔室，使阀芯两侧油压P1（进油侧）=P2（上部腔室），二级阀保持关闭，OPC母管维持正常油压，确保高中压调门及抽汽逆止门开启。
2.
通电开启状态：当汽轮机转速达到103%额定转速（约3090rpm）或发生甩负荷时，线圈通电产生电磁力，吸合一级阀阀芯开启泄油通道。二级阀阀芯上部油压P2快速泄放，形成P1>P2的压差，在OPC油压推动下二级阀全开，OPC母管泄压，触发调门及逆止门快速关闭，实现机组超速保护。
3.
复位机制：待转速降至2950rpm时，线圈失电，一级阀阀芯复位关闭，二级阀阀芯两侧油压恢复平衡，阀门自动关闭，OPC母管油压回升，系统恢复正常运行。
二、组成部件详解
（一）核心驱动部件：电磁线圈
- 结构特性：采用高导电率漆包线绕制，配套硅钢材质磁芯（磁滞损耗仅0.03~0.04W/kg），线圈与阀体通过密封筒隔离，具备抗液压油腐蚀能力。
- 功能作用：通电时将电能转化为磁能，产生电磁吸力驱动一级阀阀芯动作，是实现电气信号向机械动作转换的核心部件。
- 电气参数：适配电厂常用AC220V或DC24V电源，电压允许波动范围为±10%（交流-15%~+10%），需配套紧固式电气插头防止振动松脱。

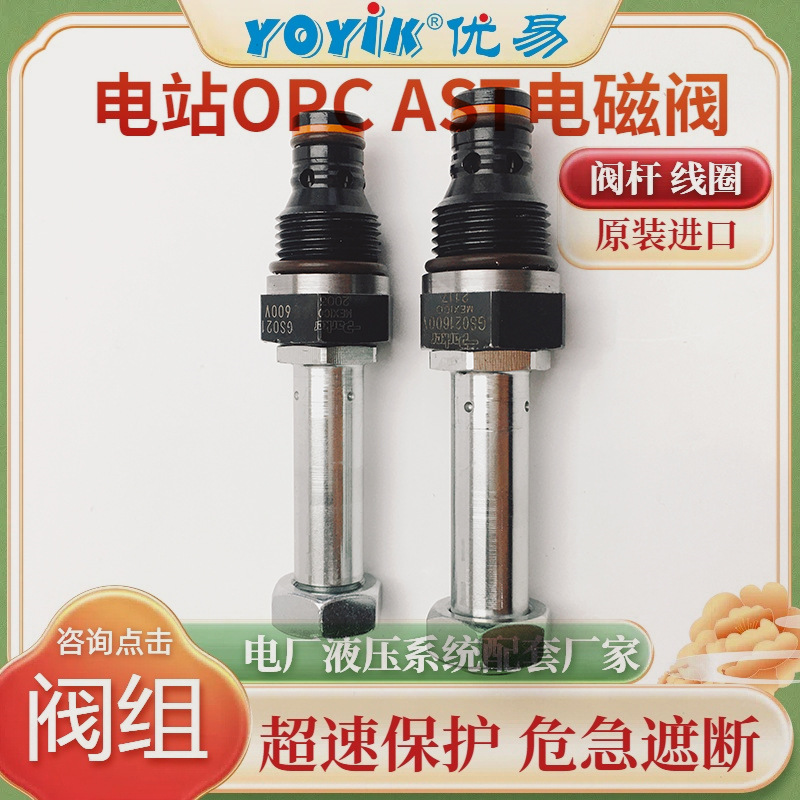

（二）流体控制部件：阀杆与阀芯组件
- 阀杆（动铁芯）：采用淬火不锈钢材质（硬度HRC60~65），连接一级阀阀芯与磁芯，可承受高频次往复运动的磨损，其直线运动精度直接决定阀门密封性能。
- 二级阀芯：与阀座构成密封副，采用硬质合金密封面（耐磨性0.3~0.5mm³），阀芯上部腔室通过节流孔与进油腔连通，下部直接承受OPC油压力，压差驱动下的响应时间≤0.1秒。
- 辅助结构：包含复位弹簧（提供阀芯关闭力）、过滤装置（阀前内置滤网）及多油口阀体（集成进油、回油及泄油通道）。
三、电厂适用机组类型
该电磁阀专为汽轮机DEH（数字电液调节）系统设计，核心适配场景包括：
1. 机组容量覆盖：300MW、600MW、1000MW等级火电汽轮机，尤其适用于亚临界、超超临界参数机组的超速保护回路。
2.
系统集成需求：需与ETS（紧急跳闸系统）联动工作，通常两只电磁阀并联安装于OPC母管，任一阀门动作即可实现泄压，提升保护冗余性。
3.
典型应用工况：用于电超速保护（103%额定转速动作）、甩负荷工况快速响应，可有效防止汽轮机转速失控导致的设备损坏。
四、安装注意事项
1. 安装姿态：必须采用线圈竖直向上的垂直安装方式，避免直接滴水或溅水环境，阀体箭头需与OPC油流向严格一致。
2.
管道预处理：安装前需彻底清洗管道，去除焊渣、铁屑等杂质，阀前必须加装精度≥100μm的过滤器，并定期更换滤网。
3.
系统调试：安装后需通电空载动作3~5次进行适温磨合，确认无卡滞现象；需检测管道无反向压差后方可投入运行。
4.
维护保障：应设置旁路阀组，便于故障检修时不中断系统运行，建议每6个月检查线圈绝缘电阻及阀芯密封性能。
五、线圈电阻值对灵敏度的影响
线圈电阻通过改变电流响应特性直接影响电磁阀灵敏度，具体关系如下:
1. 响应速度关联：电阻值与线圈电流成反比（欧姆定律），高电阻会延长电流上升时间，导致阀芯动作延迟。实验数据显示，电阻每增加10%，开启响应时间延长约15%。
2.
电磁力衰减效应：电阻过大导致实际电流低于设计值时，电磁吸力不足，可能造成一级阀阀芯开启不完全，进而延长二级阀响应时间，甚至引发保护动作失效。
3.
能量损耗问题：高电阻线圈通电时涡流损耗增大，导致线圈温升过高（超过80℃），不仅降低磁芯磁导率，还会加速绝缘老化，缩短使用寿命。
4.
优化区间：结合电厂应用经验，线圈电阻应匹配设计值（通常100~300Ω），偏差需控制在±5%以内，确保LR（电感/电阻）比处于最优范围以实现快速响应。
