一、功能概述

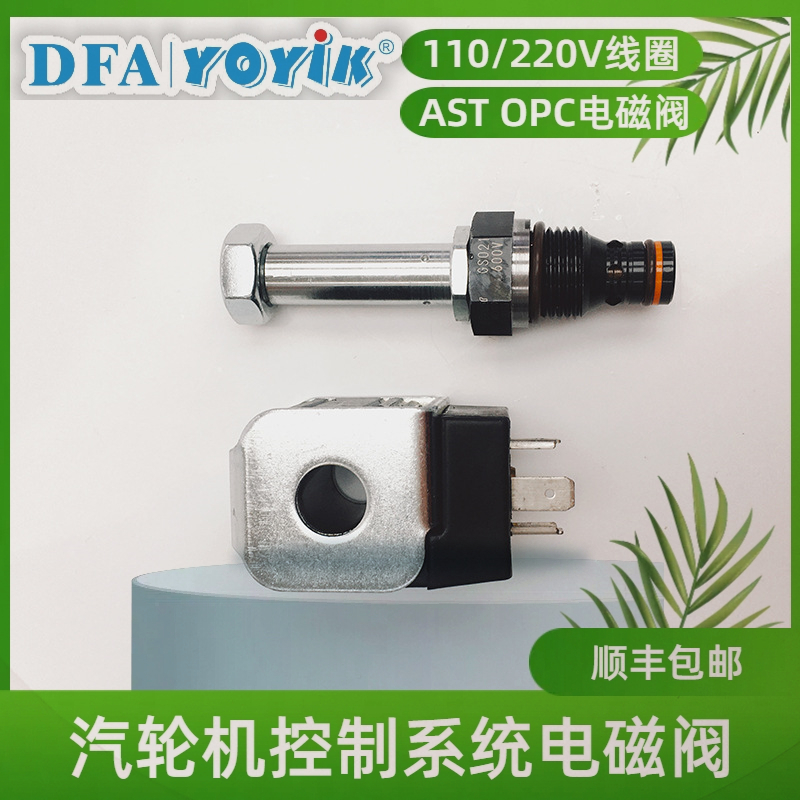

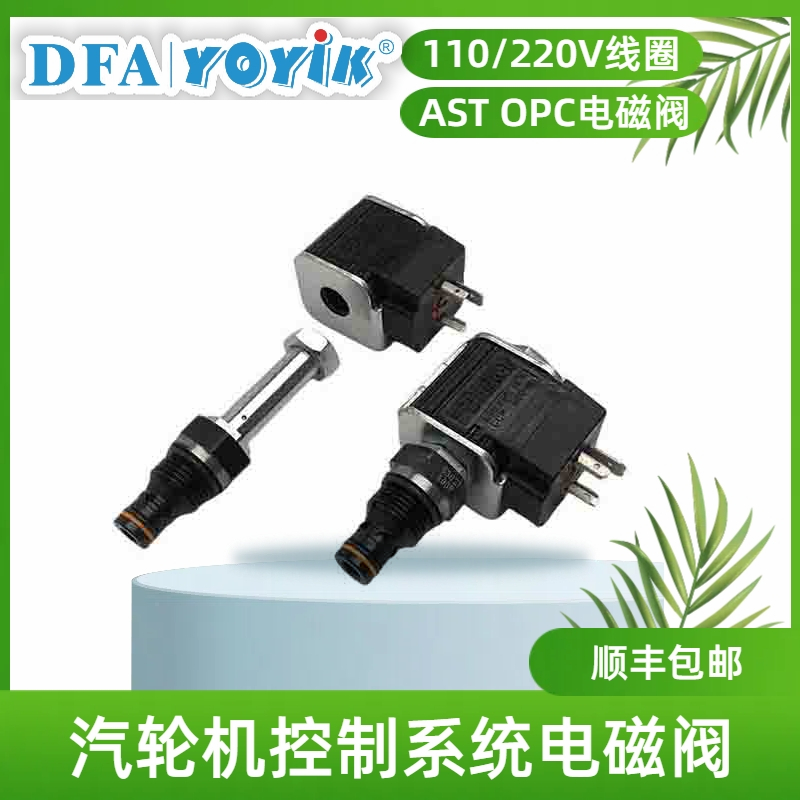

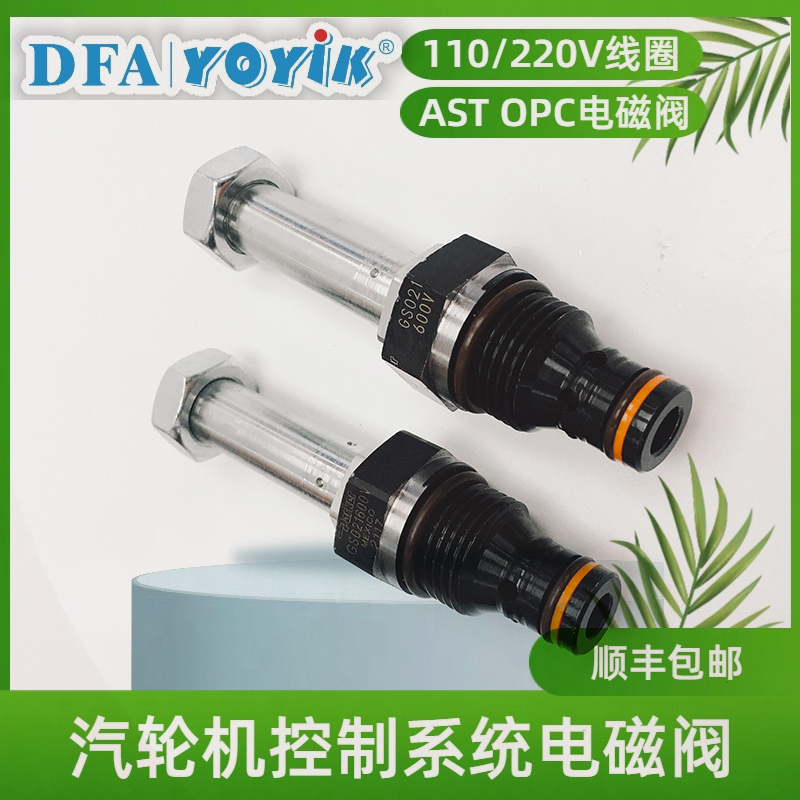

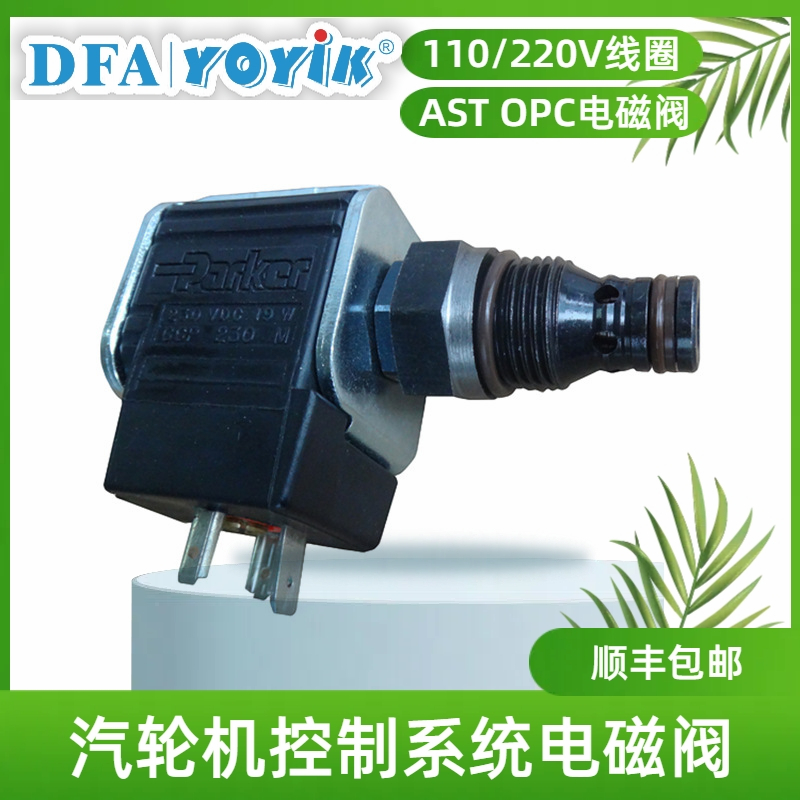

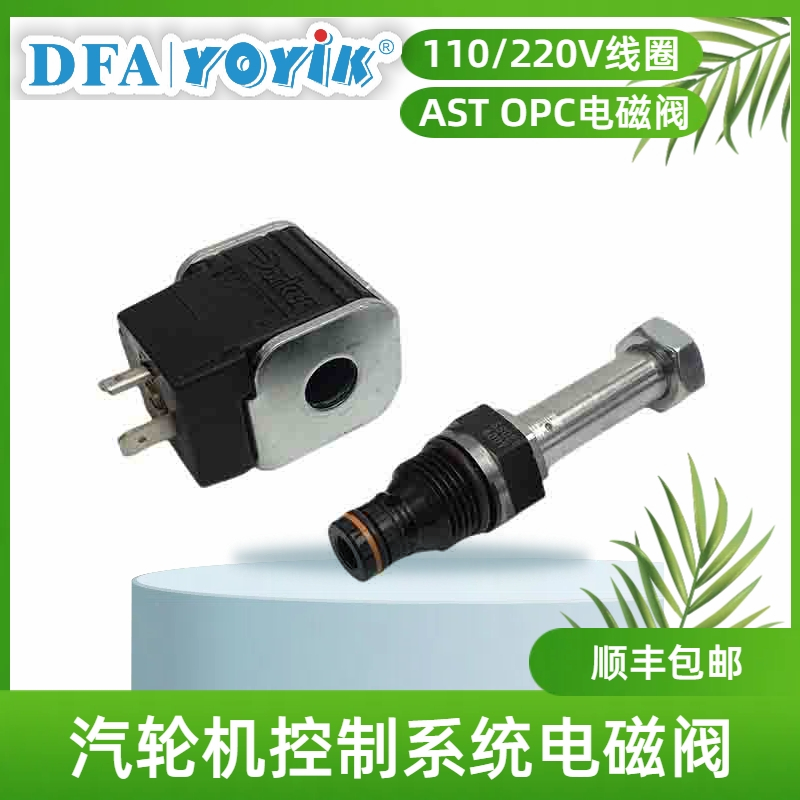

OPC（Over-speed Protect Controller）电磁阀是汽轮机超速保护系统的核心组件，主要作用是防止机组转速超过103%额定转速（3090rpm） 或甩负荷时发生超速事故。当触发条件满足时，电磁阀动作泄放OPC母管油压，快速关闭高中压调门及抽汽逆止门，实现机组安全控制，避免因超速导致的汽轮机跳闸或设备损坏。
二、技术参数
参数项
规格说明
型号
HQ16.10Z-1
驱动方式
电磁驱动
材质
铸钢
连接形式
快装
压力环境
高压
工作温度
高温阀（t>425℃）
适用介质
油品
结构特点
常闭型（失电关闭，带电打开）
安装方式
并联布置（双阀冗余，提高安全性）
三、工作原理
3.1 正常运行状态
- 失电关闭：电磁阀线圈不通电时，阀芯在弹簧力作用下关闭OPC油泄放通道，OPC母管油压维持，高中压调门执行机构活塞下油压建立，调门保持开启。
3.2 动作触发条件
- 超速保护：当汽轮机转速达到103%额定转速（3090rpm） 时，DEH系统发出电信号。
- 甩负荷保护：机组突然甩负荷（功率不平衡>30%）时，LDA（负荷下跌预测）功能触发。
3.3 动作机制
- 电磁阀带电：线圈通电产生磁场，吸引阀芯移动，打开OPC油泄放通道。
- 油压泄放：OPC母管油压快速下降，导致调门执行机构卸荷阀开启，高中压调门在弹簧力作用下迅速关闭。
- 抽汽逆止门联动：OPC油压泄放同时，空气引导阀失压，抽汽逆止门关闭，防止蒸汽倒流。
四、控制逻辑与信号流程
4.1 信号输入
- 转速信号：三路转速变送器采集实际转速，经DEH系统三取二逻辑判断，确保信号可靠。
- 并网状态：发电机并网信号消失或功率突降时，触发OPC动作。
4.2 与AST电磁阀的区别
对比项
OPC电磁阀（HQ16.10Z-1）
AST电磁阀
控制油路
内部供油（OPC母管）
外部高压油路（AST母管）
电源类型
直流电磁铁
交流电磁铁
动作逻辑
带电打开（失电关闭）
失电打开（带电关闭）
功能
超速保护（103%转速）
紧急停机（110%转速或危急参数）
五、应用场景与典型动作案例
5.1 超速控制
当机组转速升至3090rpm时，OPC电磁阀动作，0.15秒内关闭调门，转速降至2950rpm后复位，调门重新开启，维持3000rpm稳定运行。
5.2 甩负荷处理
电网故障导致机组甩负荷时，OPC电磁阀快速动作，防止转速飞升，待电网恢复后重新带负荷，减少机组启停次数。
六、安装与维护要点
- 安装位置：布置于汽轮机前轴承箱内的危急遮断控制块上，与AST电磁阀并联。
- 维护重点：定期校验阀芯密封性（泄漏量<0.15mL/min）、线圈绝缘性能（H级绝缘，IP65防护）。
- 试验要求：机组启动前需进行OPC动作试验，验证电磁阀响应时间及调门关闭逻辑。
